CHANTIER DU MOIS

Empalot, une passerelle entre technicité et environnement

La passerelle Empalot, à Toulouse, revêt un caractère exceptionnel par son design, sa technicité et sa vocation écologique. Pour répondre à ces enjeux, les principes de prévention ont été intégrés dès les méthodes d’exécution.

Date : 29/04/2024

G C

Goulven Conan

En résumé

● Un chantier technique avec des contraintes environne-mentales fortes.
● Une adaptation du chantier pour la prévention des risques.

Reportage paru dans Prévention n°283-Avril 2024-p. 17

Identité

Maîtrise d’ouvrage : Toulouse métropole
Groupement d’entreprises : GTM
Sud-Ouest (Groupe Vinci, mandataire génie civil) ; Matière (charpente métallique) ; Freyssinet (haubans) ; WSP BG Ingénieurs Conseils (concepteur technique MOE exécution) ; Lavigne & Chéron (concepteur architectural) ; IDP Architectes (exécution) ; Betem (MOE infrastructures)
Coordination SPS : Apave
Effectif en pointe : 25 personnes tous corps de métiers + 10 membres d’encadrement
Durée des travaux : 18 mois
Coût : 9,5 millions d’euros
Ingénieur de prévention OPPBTP : Gilles Frechou

Empalot, une passerelle entre technicité et environnement

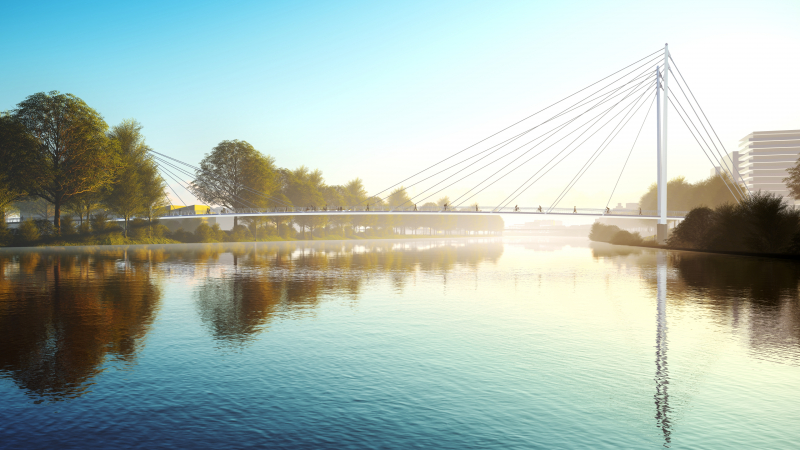

La métropole de Toulouse a lancé en 2022 son projet Grand Parc Garonne, qui s’étend sur 32 km de linéaire fluvial à travers sept communes. Objectif ? Restaurer les bords du fleuve pour faire de la Garonne le lien fédérateur de la Métropole. Il s’agit notamment de créer deux passerelles dédiées aux déplacements doux (cyclistes et piétons). Situé sur le bras inférieur de la Garonne, le quartier Empalot doit être connecté, via la passerelle éponyme, à l’île du Ramier. Longue de 145 mètres pour 6 mètres de large, la passerelle est totalement suspendue au-dessus de la Garonne, grâce à un système de haubans reliant chacun des deux pylônes au tablier. Un choix technique guidé par les traits fins et le design aérien esquissés par l’architecte Thomas Lavigne et par la volonté de Toulouse Métropole de ne rien immerger dans le fleuve.
« Ces contraintes architecturales ont fait de la passerelle un ouvrage exceptionnel. Des passerelles haubanées en chantier, c’est quelque chose qui reste rare en France », livre Robin Grandidier, conducteur de travaux du chantier pour GTM Sud-Ouest (groupe Vinci). Pour supporter le tablier, les appuis intègrent des barres de précontraintes, qui vont reprendre les haubans avant leur fixation sur les pylônes. « Cette technicité, associée à la méthodologie de construction adaptée au respect de l’environnement naturel, font de cette passerelle un véritable prototype, poursuit-il. À mon échelle, c’est un peu mon pont de Millau. ». Sur la phase préparation du chantier, c’est d’abord le principe de prévention écologique qui a guidé les réflexions. Plutôt que d’utiliser une grue sur une barge pour poser les tronçons du tablier, l’entreprise Matière a misé sur l’utilisation d’une barge et d’une chèvre positionnée sur le tablier pour limiter les impacts sur l’environnement.

Intégrer la prévention dès les méthodes d’exécution

Le fait de travailler au-dessus de la Garonne, avec le risque de crue associé, a aussi amené les entreprises à intégrer la prévention des risques dès les méthodes d’exécution : outils et matériels utilisés, carnets de montage, phasages, formations à la conduite d’engins, exercices d’évacuation de crue, simulation de pollution au milieu naturel… « L’objectif est de travailler toujours en sécurité. Nous avons insisté sur le briefing de postes quotidien ainsi que sur le port des EPI adaptés à chaque situation de travail, comme le gilet de sauvetage pour les opérateurs sur la barge ou le harnais pour les travaux en hauteur », conclut Robin Grandidier. Objectif réussi puisqu’aucun accident n’a été à déplorer sur le chantier.

Des passerelles haubanées en chantier, c’est quelque chose qui reste rare en France. 

L’environnement, un facteur de performance

« La passerelle Empalot est un projet vertueux sur le plan écologique (développement des mobilités douces) dans un environnement particulier, au-dessus de la Garonne », explique Nicolas Palmade, conseiller QPE (qualité, prévention, environnement) GTM Sud-Ouest. Ainsi, cette dimension environnementale forte a été prise en compte très tôt dans le projet pour proposer à la maîtrise d’ouvrage des solutions techniques compatibles avec les enjeux écologiques du milieu. « Le fait de travailler sur des berges nous imposait par exemple le respect des mesures précisées dans le dossier Loi sur l’eau, une obligation réglementaire visant à limiter au maximum l’impact sur le cours d’eau et à maintenir la protection de la ripisylve (biodiversité des berges, NDLR) tout au long du chantier. » Plus globalement, la question environnementale a beaucoup évolué ces dernières années et, en fonction des projets, les critères environnementaux peuvent représenter jusqu’à 15 % de la note attribuée aux entreprises qui concourent aux appels d’offres. « C’est donc devenu un facteur de performance économique et commercial, car les entreprises les plus expérimentées sur ces critères sont mieux armées pour remporter les futurs chantiers. »

Focus sur les actions de prévention

title

Serrage des haubans

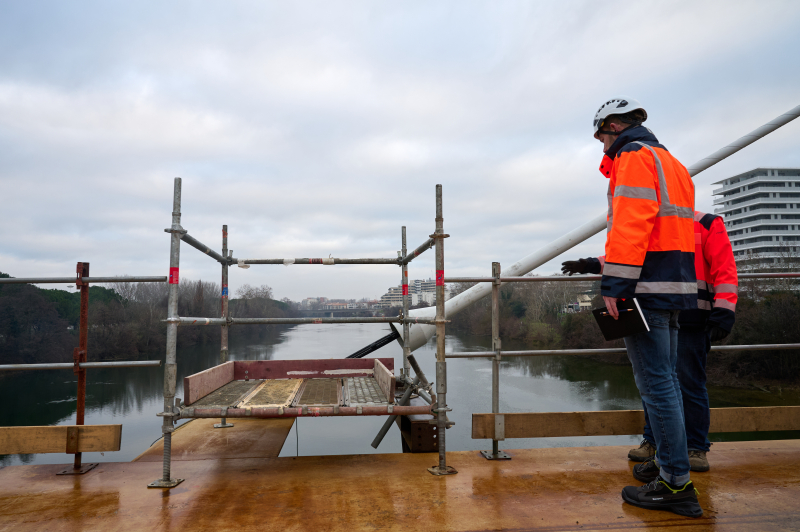

Les haubans sont utilisés pour reprendre les forces exercées sur chaque tronçon du tablier. Le serrage s’effectue par des opérateurs harnachés via une plate-forme équipée de garde-corps pour la partie supérieure de la fixation des haubans et à l’aide de la nacelle pour la partie sous le tronçon.

Développer de nouvelles compétences

Pour l’utilisation de la barge, sous notre responsabilité, notre personnel a été formé au port du gilet de sauvetage et aux manœuvres de secours en cas de chute d’un homme à l’eau. Ce genre de chantier nous permet de développer de nouvelles compétences et de valoriser ce type d’ouvrage pour des qualifications requises (type Qualibat) sur des chantiers ultérieurs.

Alexis Conductier, conducteur de travaux Matière

Un chantier d’une grande technicité

Les choix environnementaux et architecturaux font que ce chantier est d’une grande technicité. Par exemple, les deux appuis soutenant les pylônes de 56 tonnes sont très différents : nous avons donc réalisé par deux fois des coffrages spécifiques pour chacun. En raison de sa forme particulière, l’escalier qui permet de descendre de la passerelle sur la rive gauche a nécessité à lui seul 1 000 heures de travail !
Au final, beaucoup de réflexions et d’échanges entre l’ingénierie, l’architecte et le chantier pour un travail qui n’est jamais répétitif.

Ricardo Amaral, chef de chantier GTM Sud-Ouest

Une procédure d’évacuation en cas de crue 

La première contrainte de ce chantier est de travailler au bord d’un fleuve, ce qui implique la prévention du risque d’inondation, en se basant sur la crue centennale. La base-vie a été installée sur la rive gauche de la Garonne, dont la hauteur lui permet de ne pas être impactée en cas de crue de moyenne importance. Pour le travail en berge, une procédure a été mise en place afin d’évacuer les hommes et le matériel en moins d’une heure en cas d’alerte.

Robin Grandidier, conducteur de travaux GTM Sud-Ouest

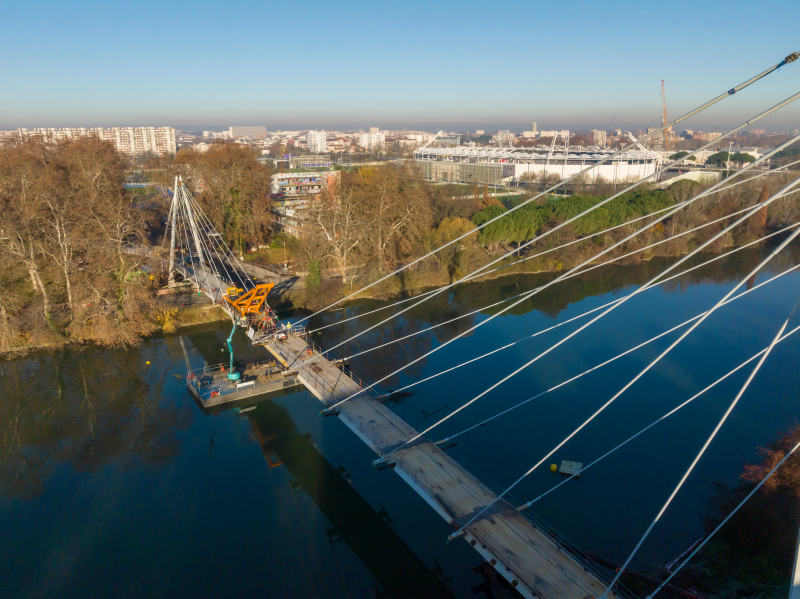

Le + prévention : Un couple barge-chèvre pour la mise en place des tronçons

title

Acheminement des tronçons via une barge

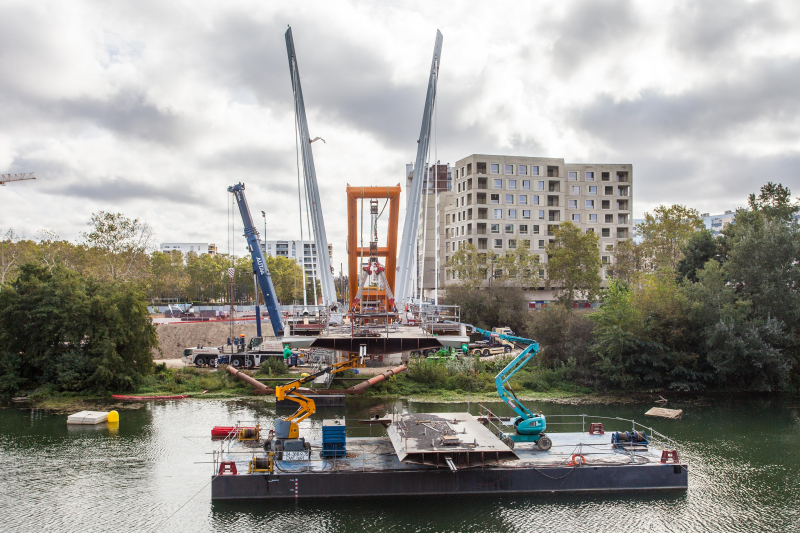

Les tronçons (12,5 x 5 m chacun pour 36 tonnes) composant le tablier sont positionnés à l’horizontale sur une barge via une grue mobile installée sur la berge nord. Cette barge, fixée avec des aussières à quatre corps-morts plongés dans la Garonne, se déplace sur le fleuve grâce à des treuils. La barge est ainsi placée sous la partie déjà existante de la passerelle, les tronçons positionnés pour être hissés.
