Couper les tubes en toute sécurité avec une scie orbitale autonome

La scie orbitale autonome : un système de découpe complet

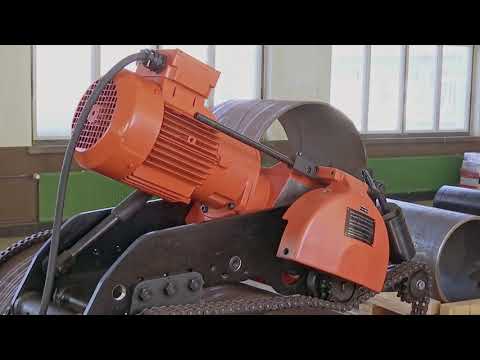

Cette société de travaux publics cherche une solution pour faciliter et sécuriser la découpe de tubes de grands diamètres. Son choix se porte sur une scie orbitale autonome développée par la société Fein, et proposée en deux versions suivant le domaine d’utilisation : une version électrique 1 500 W/400 V (Fein RSG 1 500 et RSG Ex 1 500) plutôt dédiée à l’utilisation en atelier, et une version à air comprimé (Fein RDG 1 500) pour une utilisation sur chantier.

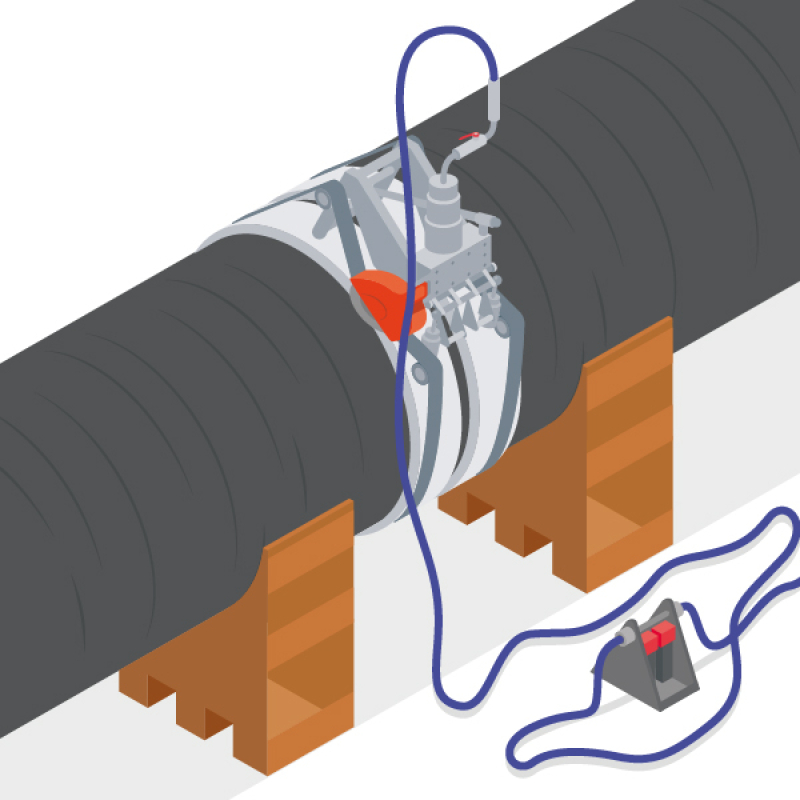

Pour ses chantiers, l’entreprise a choisi la version à air comprimé de la scie à tronçonner pour tubes, la Fein RDG 1 500 de 67 kg. Le système est constitué de 2 parties principales : une chaîne de guidage et la scie. L’ensemble doit être installé par deux personnes en raison de son poids, d’environ 70 kg. Un dispositif de levage est conseillé : sur ce chantier, l’entreprise a choisi une chèvre hydraulique.

En fonction des besoins, deux variantes d’engrenage avec des avances différentes sont proposées : 40 mm par minute et 80 mm par minute. L’avance peut être activée et désactivée. À l’aide de différents outils, il est possible de réaliser, en plus des coupes droites, des coupes avec un profil en V ou en U pour les rainures de soudage.

Le modèle Fein RDG 1 500 nécessite peu de place pour la rotation autour d’un tube. Les chaînes à maillons sont réglées en fonction des différents diamètres du tube. Le système de double chaîne avec têtes de serrage à ressort séparées permet des coupes sans gauchissement de tuyaux de 250 à 1 500 mm de diamètre, et jusqu’à 45 mm d’épaisseur (pour l’acier). La chaîne de guidage disponible en option maintient la scie à tronçonner pour tubes dans la trajectoire, et permet une coupe précise sans déviation, même avec des tolérances en ce qui concerne les tubes, ou les tuyaux soudés en spirale. La lame de scie peut être d’un diamètre de 160 à 220 mm maximum.

Couper en sécurité les tubes de grand diamètre sur chantier

Pour réaliser les découpes sur le chantier, l’entreprise a réalisé un aménagement spécifique sur une dalle, et des berceaux ont été créés pour assurer la stabilité des pièces avant et après la coupe, ou lors de la réalisation du chanfrein. N’ont accès à cette zone que les personnes formées à l’utilisation de la machine, et équipées des équipements de protection individuelle (EPI) adaptés.

La solution est aussi utilisable sur les oléoducs, et les conduites de gaz ou de produits chimiques. Elle peut servir également dans des eaux peu profondes, comme c’est le cas, par exemple, en cas de ruptures de conduites d’eau. Afin de garantir la bonne utilisation de la scie et le respect des règles de sécurité, Fein propose des formations sur site pour ses clients.

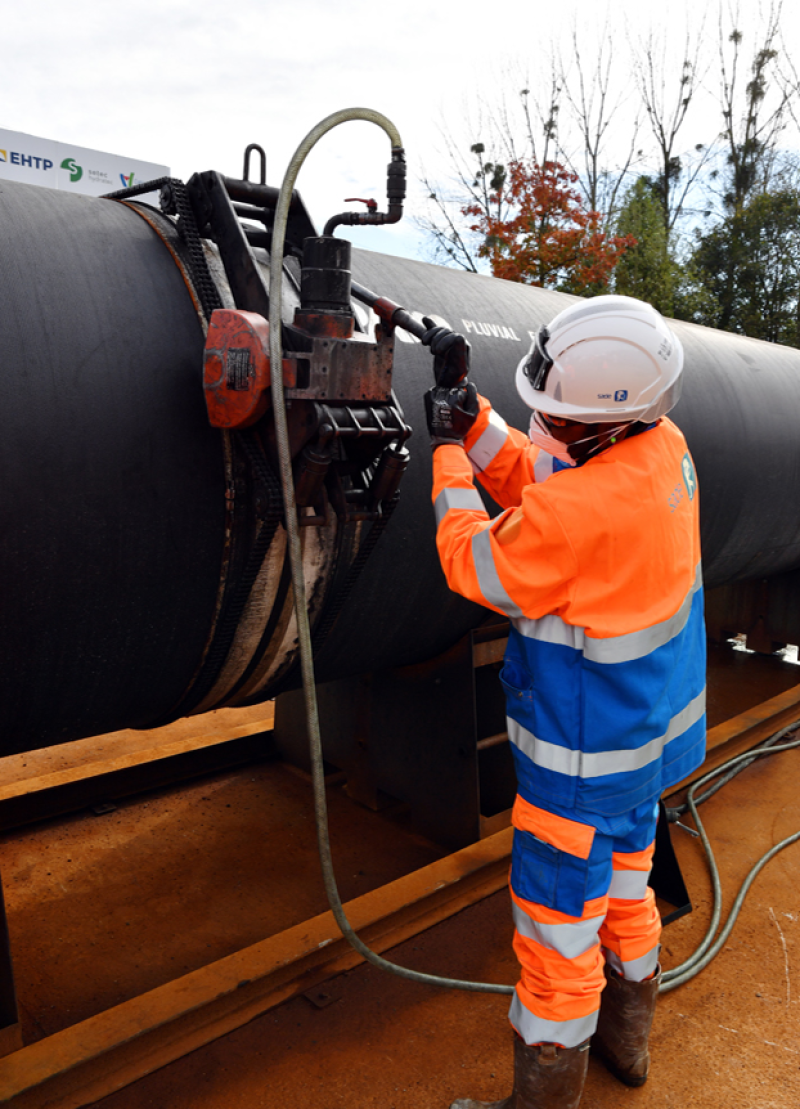

Dans sa version chantier, la scie orbitale autonome fonctionne à air comprimé : il existe aussi une version électrique pour les travaux en atelier.

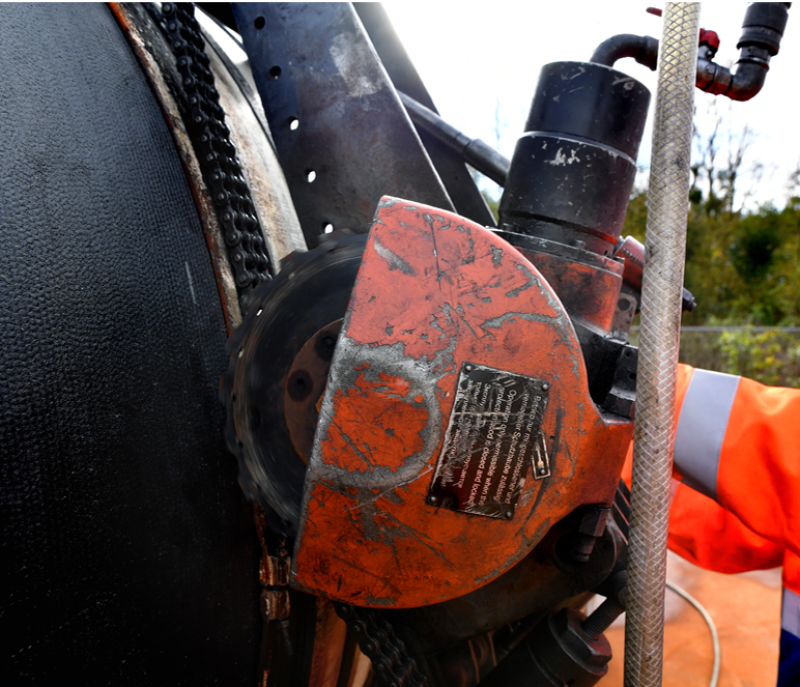

La lame de scie peut être d'un diamètre 160 à 220 mm maximum.

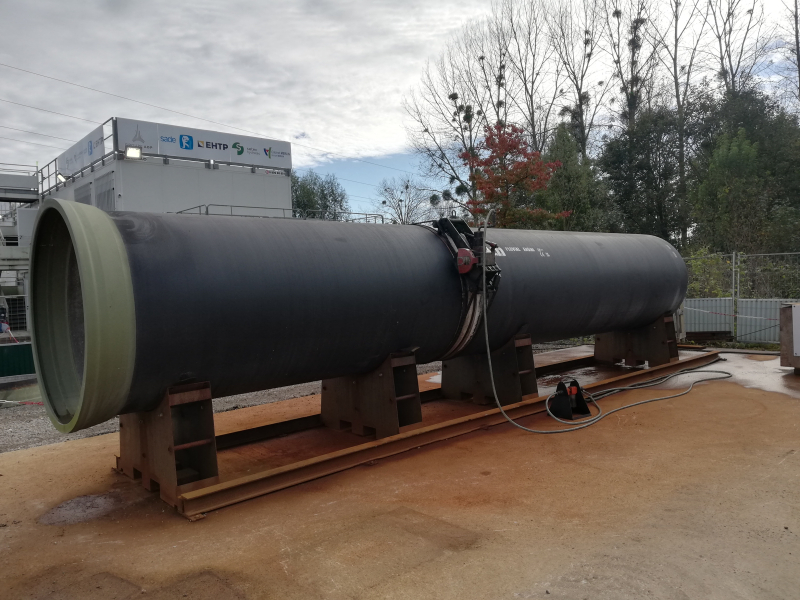

Les découpes sont réalisées sur une zone spécifique du chantier, la pièce étant positionnée sur des berceaux pour assurer sa stabilité d’avant et après la coupe.
