Des garde-corps temporaires sur baies extérieures de façades

Plusieurs types de garde-corps sont conçus pour s’adapter en mode provisoire au droit des baies extérieures, principalement les dispositifs extensibles et les supports de lisses.

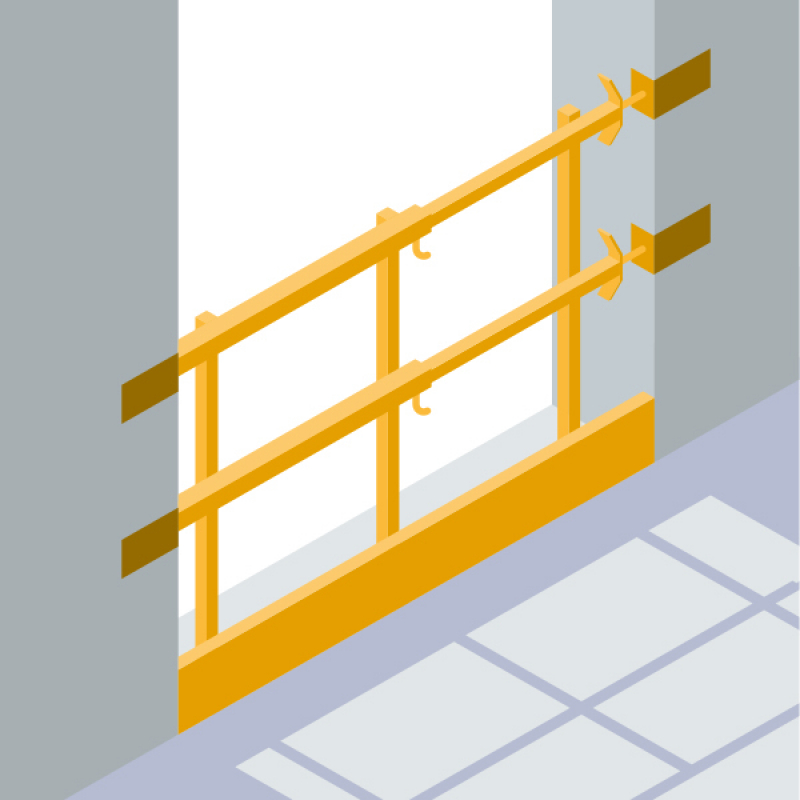

Les dispositifs extensibles (garde-corps monoblocs, lisses)

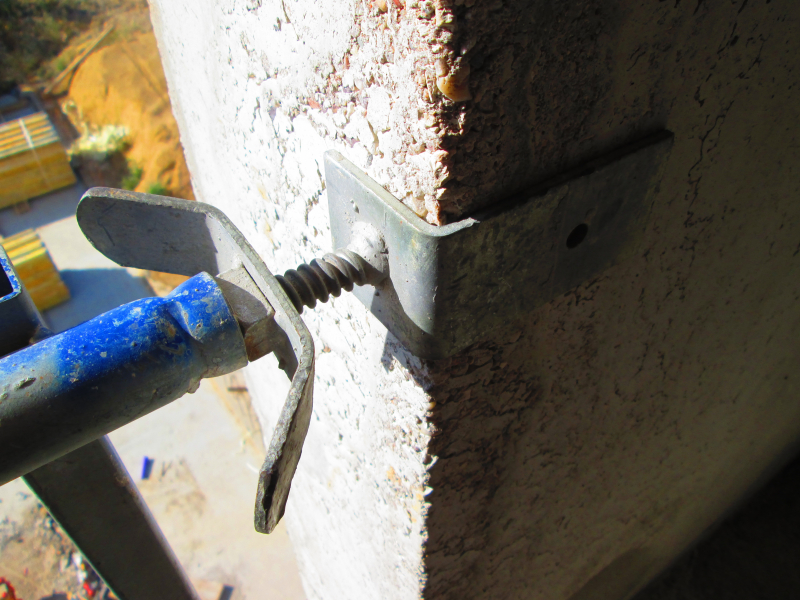

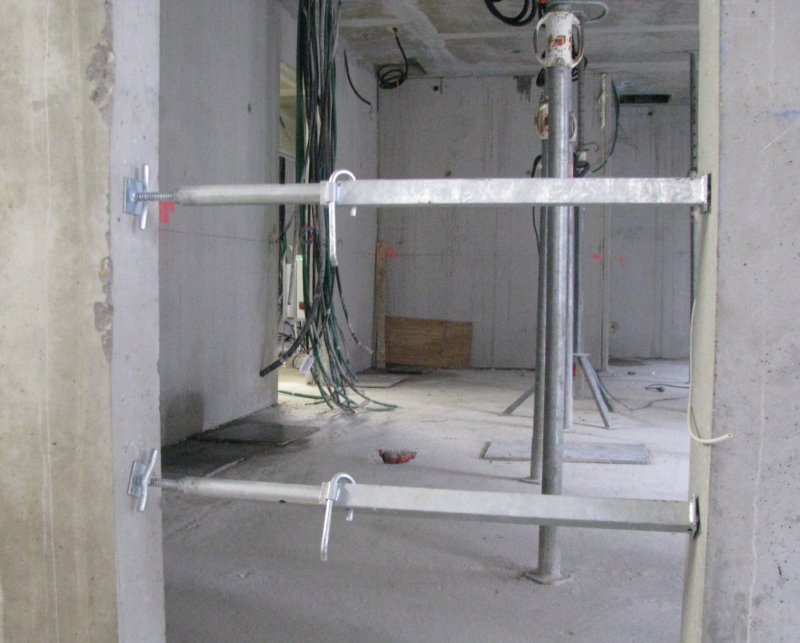

Ils comportent une partie fixe et une partie coulissante dont les longueurs sont variables selon les modèles et selon les fabricants. Leur maintien est assuré en tableau de baie par des tétons ou par des équerres intégrées au système. Le blocage de l’équipement est réalisé par serrage au moyen d’un dispositif à vis pouvant être fixé au support au moyen de chevilles et de vis, ou des vis à béton.

Les supports de lisses

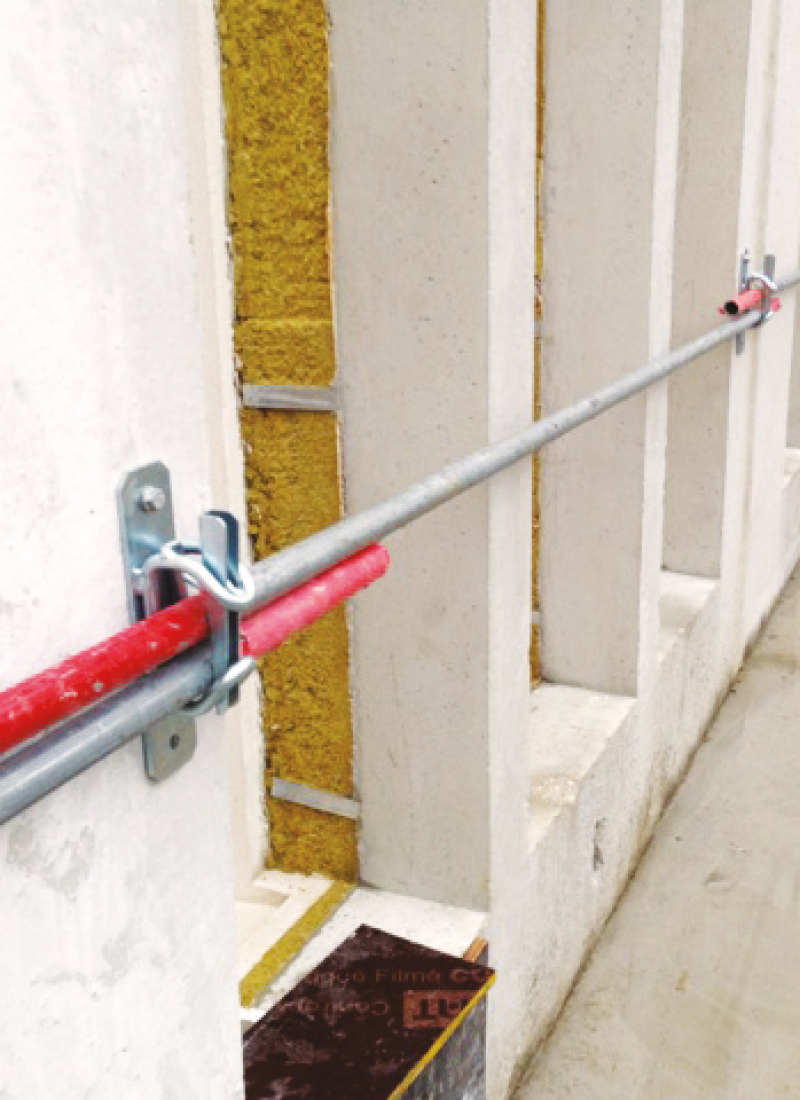

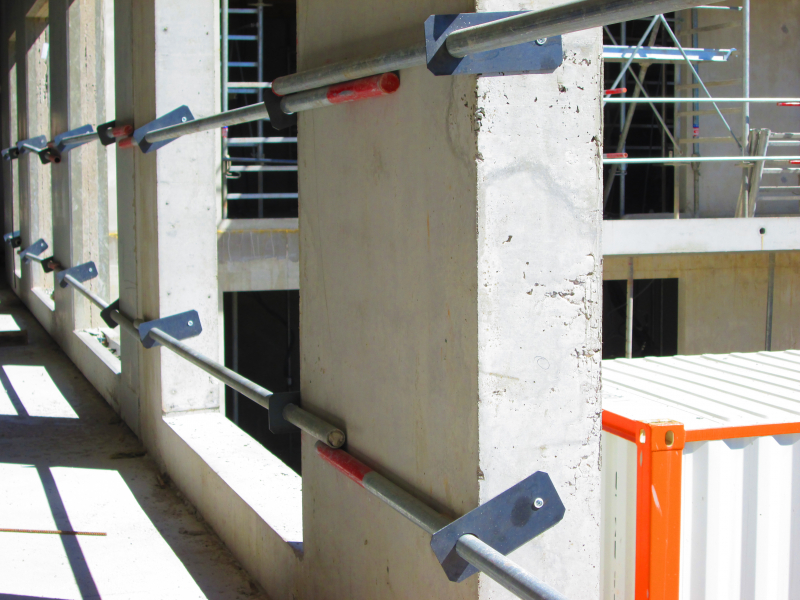

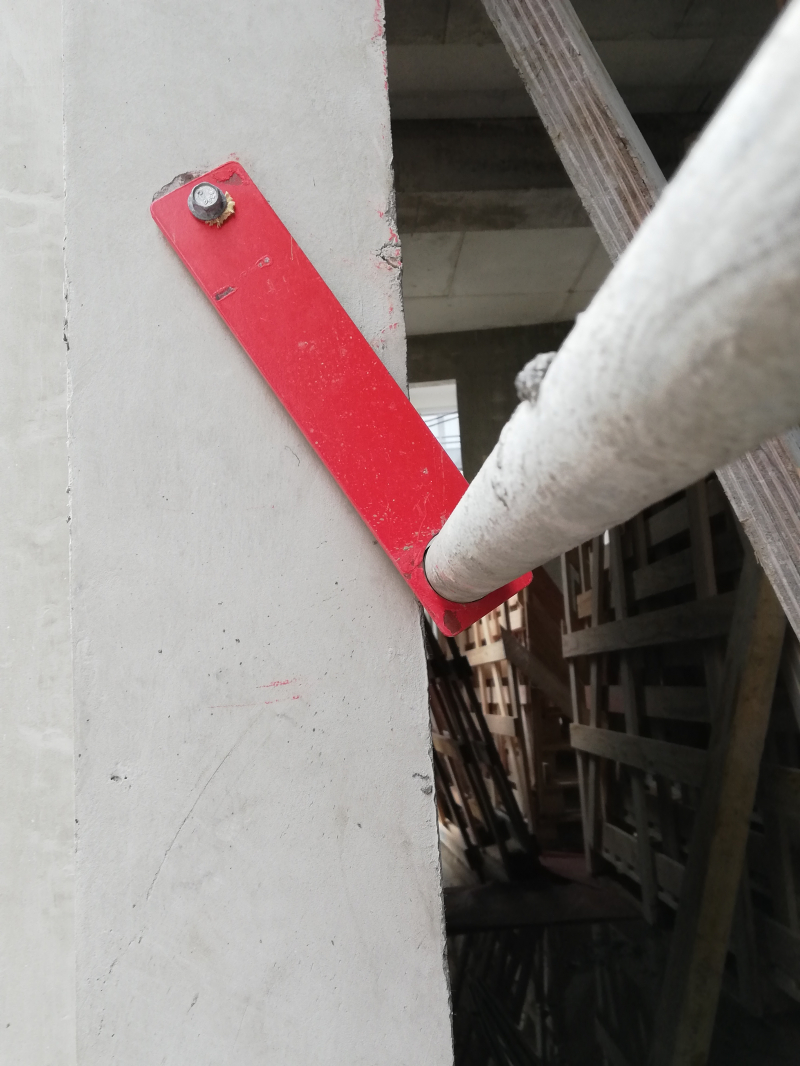

Ces dispositifs sont fixés mécaniquement à l’ouvrage par des chevilles et des vis, ou des vis à béton. Ils sont mis en place soit en tableau de baie soit en applique sur la face intérieure ou extérieure du voile. Les lisses pour baies sont bloquées en translation dans le support par un dispositif de serrage adapté (bloqueur à clavette, à vis...).

Pose

Les garde-corps au droit des baies extérieures sont mis en œuvre directement depuis les planchers de travail sécurisés, en présence de protections collectives horizontales, en rives de plancher ou positionnées à l’extérieur du bâtiment, comme des PTE ou des échafaudages de façade.

Maintien des protections en phase CET/CES

Ces dispositifs se différencient également par leur positionnement au niveau de la baie pouvant être réalisé côté intérieur, en tableau ou sur la face extérieure du bâtiment.

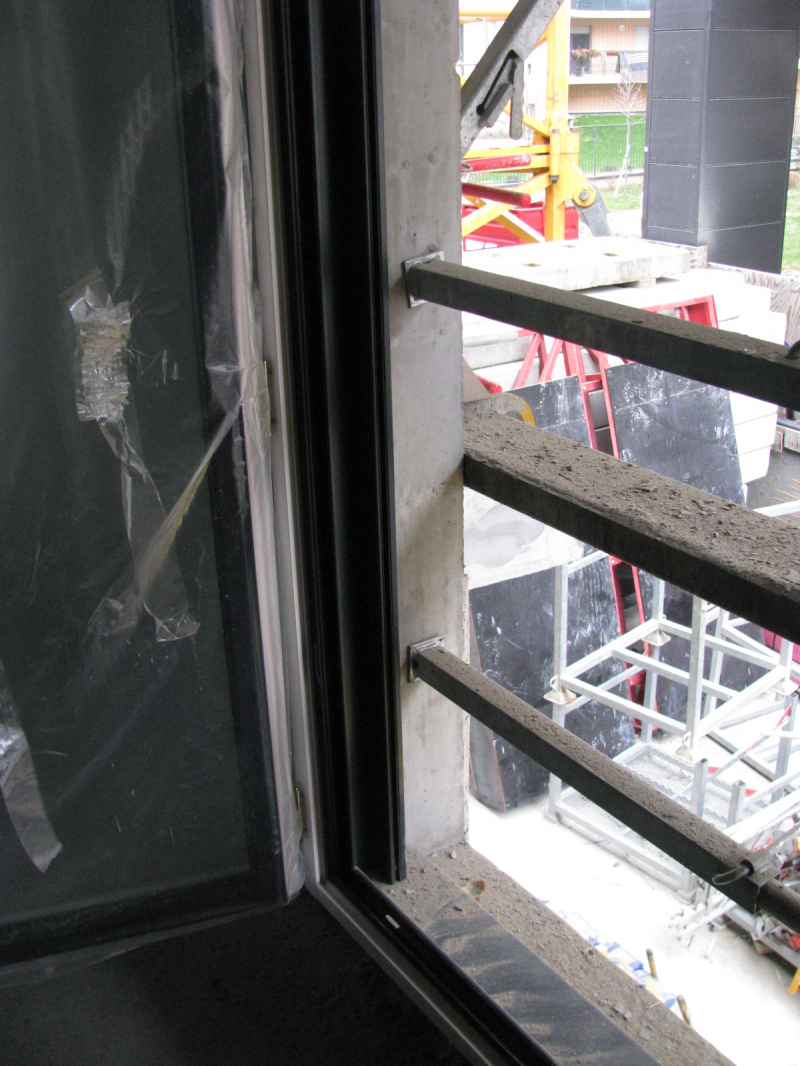

Afin d’anticiper la pose des ouvrages définitifs (fenêtres...) et de permettre le maintien des protections temporaires durant ces travaux, il peut être intéressant de positionner les garde-corps temporaires en décalage des fixations des ouvrages définitifs (en tableau pour des éléments fixés par l’intérieur ou à l’extérieur de la baie, par exemple). La mise en place des garde-corps nécessite dans ce cas une organisation en amont du chantier, dès la phase de conception avec la coordination SPS et la maîtrise d’œuvre.

Dépose

L’organisation de la dépose des dispositifs doit également être anticipée et ne peut se faire qu’après mise en place des fenêtres (cadre, allèges, verres). Celle-ci pourra être effectuée soit :

• depuis le plancher de travail sécurisé par les ouvrages définitifs ;
• en façade, depuis un équipement de travail propre ou d’un autre lot : échafaudage de façade, PEMP...

En cas d’impossibilité technique de recourir à ces méthodes de travail, le port d’un harnais antichute pourra être privilégié.

Ce type de dispositif répond aux exigences de conception de la norme NF EN 13374, qui détermine leurs caractéristiques dimensionnelles, les critères d’acceptation et les modalités d’essais de résistance.

Quel que soit le système de garde-corps utilisé, le fabricant est tenu de préciser dans une notice les exigences concernant leur mise en place sur la structure d’accueil, compte tenu des performances d’essais statiques auxquelles doivent satisfaire les garde-corps de classe A et qui sont décrites dans la norme.

Les efforts de cisaillement et d’arrachement auxquels sont soumises les fixations du dispositif au support peuvent être importants. Il est nécessaire d’utiliser des fixations dimensionnées pour résister à ces efforts, de s’assurer de leur bonne mise en œuvre, ainsi que de la résistance du support d’accueil en béton.

La capacité de reprise des efforts selon la norme NF EN 13374 doit être évaluée et appréciée dans tous les cas d’usage. Le procès-verbal d’essai le formalisera et apportera la preuve indispensable à l’utilisateur que le fabricant a validé son matériel dans tous les cas d’utilisation possible. Il est nécessaire de s’assurer de ces conditions d’essais auprès du fabricant, notamment :

• pour les dispositifs extensibles : dans tous les cas de déploiement de la protection (que la protection soit fermée ou complètement ouverte) ;
• pour les fixations réalisées sur les faces extérieures de l’ouvrage.

L’OPPBTP déconseille le recours aux dispositifs fixés en tableau par téton (sans équerres côté intérieur) ou à l’extérieur, dans des supports dont la résistance ne peut être évaluée ou difficilement vérifiable (pierre, briques, parpaings...) afin de répondre aux exigences de la norme EN 13374.

Des essais in situ au sac, selon les modalités de la norme EN 13374, pourront être engagés, afin de vérifier les hypothèses de calcul ainsi que le respect des dispositions lors de leur pose.

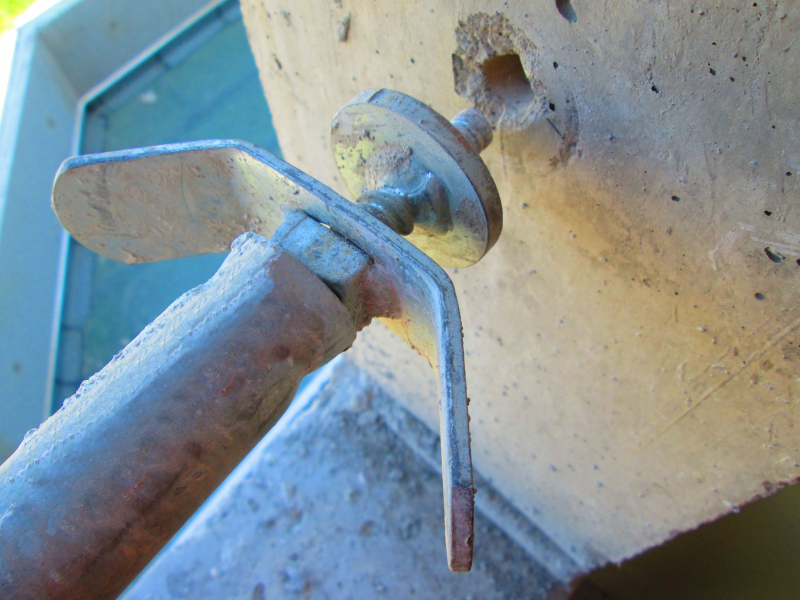

Pour les dispositifs fixés en tableau par téton et afin d’éviter la sortie du garde-corps de son logement, les tétons positionnés de part et d’autre du garde-corps doivent être incorporés au support, qui aura été préalablement percé à la section et à la longueur des tétons afin que ceux-ci soient entièrement ancrés dans le support.

L’ensemble sera en parallèle rigidifié par serrage dans le tableau et blocage de la coulisse extensible à l’aide d’un bloqueur intégré au garde-corps.

Pour les fixations dans des ouvrages existants (rénovation)

Une attention particulière doit être portée au respect des tolérances de déformation dimensionnelle des garde-corps exigées dans la norme NF EN 13374. Suivant l’état et le type de supports, des campagnes de sondages peuvent être effectuées afin de s’assurer de la résistance de l’ensemble garde-corps.

Dans l’entreprise et sur le chantier, chaque niveau opérationnel (chef d’entreprise, encadrant de chantier, opérateurs...) a un rôle à jouer dans la prévention des risques liés aux travaux en hauteur, et tout particulièrement lors de la mise en œuvre de protections temporaires au droit des baies extérieures :

Installation de garde-corps de baies en sécurité - Exemple de répartition des rôles et missions
