Impact en prévention

    La fixation des garde-corps par vissage assure la protection contre les chutes de hauteur. Ce système de fixation a fait l'objet de contrôles sur différents critères des composants et du support qui ont prouvé sa résistance et ont permis d'assurer ainsi l'efficacité des garde-corps qui y sont fixés en cas de sollicitation.

    Risque principal
    Chute de hauteur
    Risque fortement diminué

    Quel dispositif par vissage des garde-corps choisir ?

    Lors des travaux temporaires en hauteur, les garde-corps périphériques sont les équipements de protection collective les plus sécurisés sur les chantiers du BTP. Utilisables sur des surfaces de travail inclinées jusqu’à un angle de 10°, les garde-corps de type A montés sur des supports béton par vissage s'adaptent à différents types d'ouvrages : planchers, préfabriqués, escaliers, maçonnerie…

    Il existe une multitude de systèmes de garde-corps temporaires conçus pour s’adapter à la structure d’accueil. Parmi ces systèmes, on peut citer :

    • les fourreaux à fixer mécaniquement sur des supports en béton, en bois ou en acier. Ces dispositifs sont utilisés principalement dans les travaux sur ouvrages existants (rénovation, maintenance…). Le fabricant de ces fourreaux est tenu de préciser dans une notice les exigences concernant leur fixation à la structure d’accueil, compte tenu des performances d’essais statiques pour les classes A et dynamiques pour classes B et C, auxquelles doivent satisfaire les garde-corps, qui sont décrites dans la norme NF EN 13374 +A1 ;

    S15580 - fourreaux a fixer sur supports beton bois ou acier

    • les lisses métalliques pour baies montées sur des dispositifs support. Elles se positionnent principalement dans les baies dont la hauteur d’allège ou de seuil est insuffisante pour assurer la protection des opérateurs. Les dispositifs supports de lisses sont fixés mécaniquement à l’ouvrage par des chevilles et vis ou des vis autoforeuses. Ils sont mis en place, soit en tableau de baie, soit en applique sur la face intérieure du voile. Les lisses pour baies sont bloquées en translation dans le support par un dispositif de serrage adapté (bloqueur à clavette, à vis…) ;

    S65-Garde-corps périphériques temporaires du gros œuvre : autres systèmes-photo1 Lisses fixées en tableau

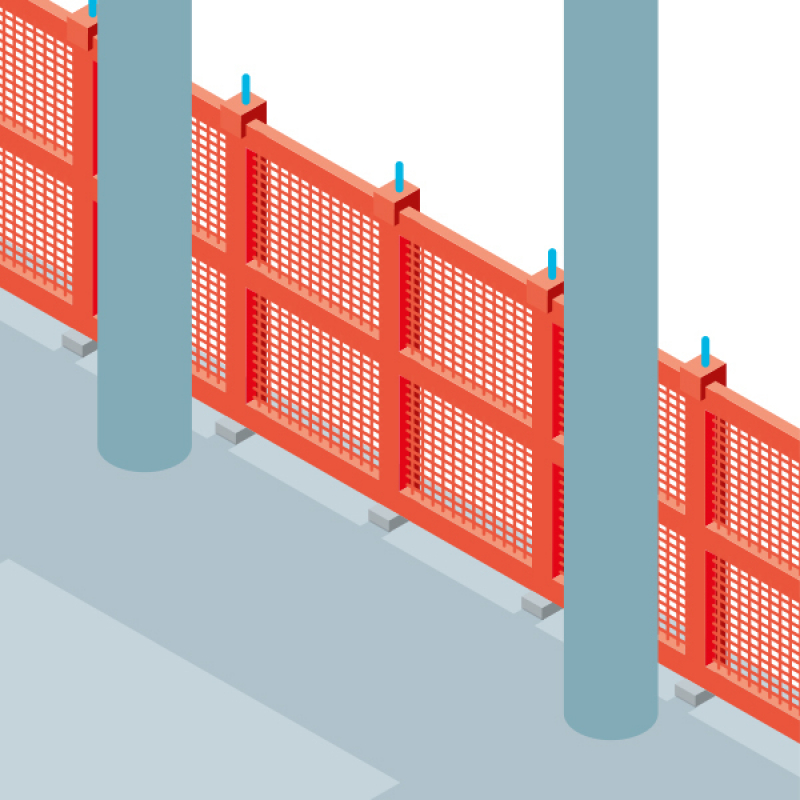

    • les protections grillagées métal ou plastiques fixées à la dalle. Elles remplacent la protection classique en trois éléments (lisse haute, lisse intermédiaire et plinthe) et sont constituées de grilles préfabriquées en acier ou en polyéthylène haute densité, montées sur des potelets spécifiques. Ceux-ci sont solidarisés à la structure d’accueil par des dispositifs adaptés (fourreaux, support à serrage, supports à fixer). La hauteur des grilles est en général comprise entre 1,10 et 1,20 m et leur poids entre 10 et 20 kg selon le matériau constitutif et la longueur des grilles ;

    S495 - Sécuriser les chantiers avec des garde-corps de type barrière Grilles acier

    • les protections plaquées grimpantes. Elles sont utilisées principalement lors des travaux de maçonnerie et constituent une protection positionnée à proximité de la face externe du voile. Les potelets classiques sont remplacés par des montants de conception et de longueur variables selon les fabricants afin de permettre d’adapter le niveau des lisses ou des grilles à celui de la surface de travail où se situent les opérateurs.

    La fixation de ces systèmes à l’ouvrage est réalisée par ancrage de platines support à la dalle en béton au moyen de chevilles et vis ou de vis autoforeuse. Elles servent de protections collectives pour la réalisation des planchers mais également de protections face avant pour le montage des agglomérés.

    S15580 - Protection plaquée maçonnerie Protection plaquée grimpante

    S15580 - Fixation protection plaquée maçonnerie Fixation protection plaquée maçonnerie

    Résistance des garde-corps : quels contrôles effectuer ?

    Il est essentiel que la structure d’accueil à laquelle est fixé le garde-corps périphérique temporaire puisse résister aux efforts statiques et/ou dynamiques pour lesquels le système de protection est conçu. D’autre part, le dispositif de fixation du garde-corps doit être compatible avec la structure d’accueil.

    L’OPPBTP conseille de limiter l’utilisation des systèmes de garde-corps vissés aux garde-corps de classe A. Ceux-ci peuvent être utilisés lorsque l’angle d’inclinaison de la surface de travail par rapport à l’horizontale est inférieur à 10° sauf étude spécifique.

    Quel que soit le système de garde-corps utilisé, le fabricant est tenu de préciser dans une notice les exigences concernant leur mise en place sur la structure d’accueil, compte tenu des performances d’essais statiques auxquelles doivent satisfaire les garde-corps de classe A et qui sont décrites dans la norme NF EN 13374 +A1.

    Les efforts de cisaillement et d’arrachement auxquels sont soumises les fixations du dispositif à la dalle peuvent être importants. Il est nécessaire d’utiliser des fixations dimensionnées pour résister à ces efforts, de s’assurer de leur bonne mise en œuvre, ainsi que de la résistance du support d’accueil en béton.

    Cas des fixations dans des ouvrages existants (rénovation)

    Une attention particulière doit être portée au respect des tolérances de déformation dimensionnelle des garde-corps exigées dans la norme NF EN 13374. Suivant l’état et le type de support, des campagnes de sondage peuvent être effectuées afin de s’assurer de la résistance de l’ensemble garde-corps.

    Cas des protections plaquées grimpantes

    Utilisées généralement sur les chantiers de maisons individuelles, les protections grimpantes de type filet, grillage ou tube sur perche peuvent, suivant leur mode de fixation et leurs composants, ne pas remplir leur exigence de résistance en tant que protections contre les chutes de hauteur.

    S15580 - Fixation sur béton protection plaquée maçonnerie Fixation protection plaquée grimpante fixée sur dalle béton

    En effet, certains dispositifs ont montré leurs limites lorsqu’ils :

    • sont fixés dans un support creux ou non adapté à la reprise des efforts horizontaux ;
    • ne garantissent pas la continuité des protections collectives en toutes phases travaux ou lors des phase de montage et de démontage.

    Afin d’assurer un ancrage suffisamment résistant, la fixation sur support dalle béton est donc à privilégier.

    Dans le cas d’une fixation dans les supports de maçonnerie, il est nécessaire :

    • d’établir une note de calcul et d’essais pour s’assurer de la résistance du support maçonnerie ;
    • d’appliquer les préconisations du fabricant indiquées dans sa notice d’utilisation, comme le rajout de jambes de force complémentaires, en pied de l’équipement.

    Cas des dispositifs composés de filets fixés aux montants pour les protections plaquées ou les protections dites sur perches

    Cette configuration est à éviter car elle ne répond pas aux exigences de rigidité et de résistance des garde-corps temporaires demandés par la réglementation et la norme NF EN 13 374+A1.

    Quel est mon rôle en prévention ?

    Dans l’entreprise et sur le chantier, chaque niveau opérationnel (chefs d’entreprise, encadrants de chantier, opérateurs…) a un rôle à jouer dans la prévention des risques liés aux travaux en hauteur, et tout particulièrement lors de la mise en œuvre de protections collectives temporaires contre les chutes.

    Fixation des garde-corps par vissage - Exemple de répartition des rôles et missions

    Chefs d'entrepriseEncadrants de chantier (conducteur de travaux, chef de chantier)Opérateurs

    Évaluation des risques pour les travaux en hauteur

    Définition des règles et des mesures de prévention (cadrage des modes opératoires)

    Définition du matériel utilisable

    Investissements, achat de matériels

    Établissement des modes opératoires chantier (PPSPS + gestion des situations de défaillance : retrait, rupture de la protection)

    Choix du matériel le plus adapté

    Adéquation des fixations avec matériel et support (réhabilitation: campagne de sondage si nécessaire)

    Instructions et formation du personnel au poste de travail

    Contrôle régulier du respect des modes opératoires

    Mise en œuvre, utilisation du matériel

    Respect des modes opératoires

    Installation et calage éventuels

    Contrôle régulier du bon vissage des fixations

    Alerte en cas de défaillance, défaut des garde-corps
