Simplifier l’assemblage des prémurs avec un système de liaisons souples

Un système de liaisons souples pour une mise en œuvre plus rapide

Le système XFLEX® (Avis Technique n^o 3.2/24-1086_V1) est utilisé sur les chantiers avec pose de murs à coffrage intégré (MCI). Ce système de liaisons souples est intégré dans les prémurs directement en usine. Leur fixation est réalisée sur un support en plastique injecté permettant de maintenir les liaisons parallèles au plan du noyau et parallèles entre elles. Elles peuvent être utilisées dans les MCI avec ou sans isolant, dans les zones de sismicité 1 à 4.

Le dispositif est destiné à être intégré dans le noyau de béton coulé en place pour assurer la liaison mécanique au droit des joints verticaux. Il permet d’assurer la reprise des sollicitations de cisaillement (contreventement, séisme…) agissant dans la section transversale réduite au droit du joint vertical entre deux murs à coffrage intégré, et de garantir la continuité mécanique entre les deux prémurs (monolithisme du mur). Il est utilisable sur les murs à coffrage intégré avec couture aux abouts : la liaison est ancrée au-delà des coutures de rive (raidisseurs ou armatures).

Une alternative aux ferraillages avantageuse

Le système XFLEX® remplace donc les ferraillages traditionnellement posés sur chantier. Les liaisons souples vont venir se positionner d’elles-mêmes lors de la pose des prémurs sans interventions des salariés. Elles seront maintenues par les ferraillages latéraux des prémurs déjà posés, sans manipulation supplémentaire.

Pour l’entreprise et ses compagnons, les avantages sont nombreux. Le système de liaisons souples intégrées permet de ne plus se préoccuper de l’ordre de pose, d’éviter la manipulation de cage d’armature, ou encore de supprimer les trappes d’éclissage et les armatures de clavage. Les gains de temps et d’espace sont importants. En termes de prévention, la solution réduit fortement le risque de coupure lors de la découpe des treillis, et sécurise l’organisation du chantier : l’entreprise peut travailler de plain-pied pour réaliser la pose des prémurs, ce qui évite la location de nacelle ou toute autre situation de travail en hauteur.

Composition et cadre d’utilisation du système de liaisons souples

Le système est constitué des éléments suivants :

• des plats en matériaux composites, comportant une couche de sable sur leur surface afin d’augmenter leur capacité d’ancrage ;
• un support en plastique injecté permettant de maintenir les plats parallèles au plan du noyau, et parallèles entre eux ;
• des barres de confinement permettant de confiner les plats composites lorsque le noyau est supérieur à 10 cm.

Le procédé de liaisonnement XFLEX® est utilisable dans les cas suivants :

• liaisons articulées couturées (avec armature de couture de rive de panneaux) ;
• liaisons en I, en L, en T et en X ;
• zone de sismicité de 1 à 4 ;
• mur avec noyau coulé en place ayant une épaisseur minimale de 9 cm et des parois préfabriquées ayant une épaisseur minimale de 50 mm.

Attention, le système XFLEX® n’est pas utilisable dans les cas suivants :

• liaisons encastrées (joints soumis à de la flexion) ;
• liaisons non couturées ;
• liaisons de poutres voiles ;
• liaisons d’acrotères.

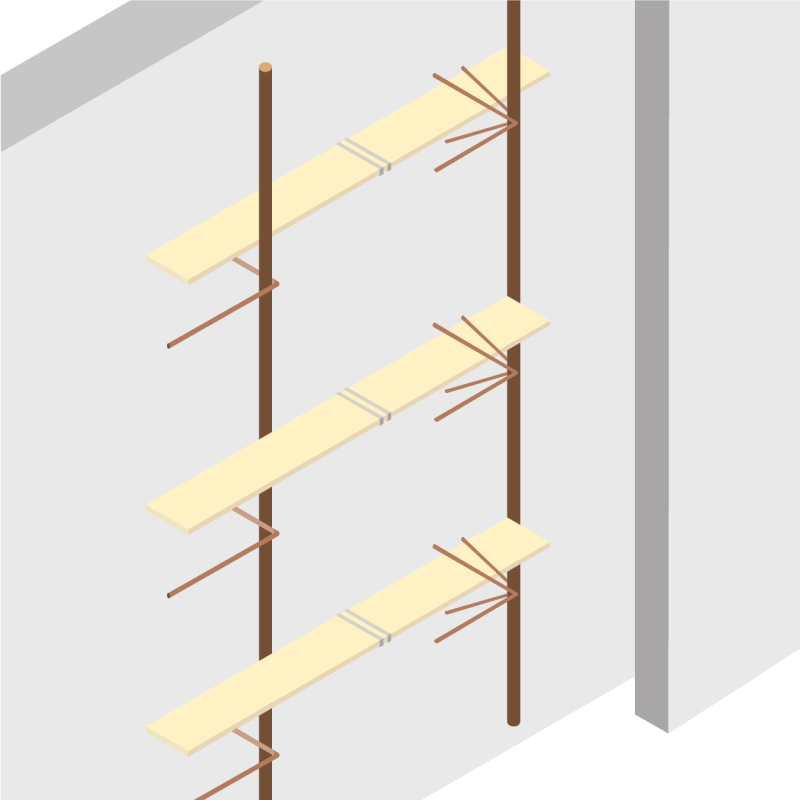

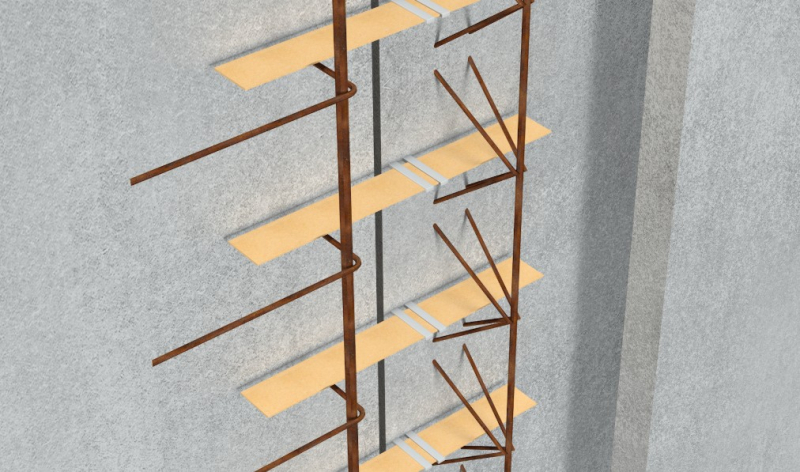

Le principe des lamelles souples XFLEX®.

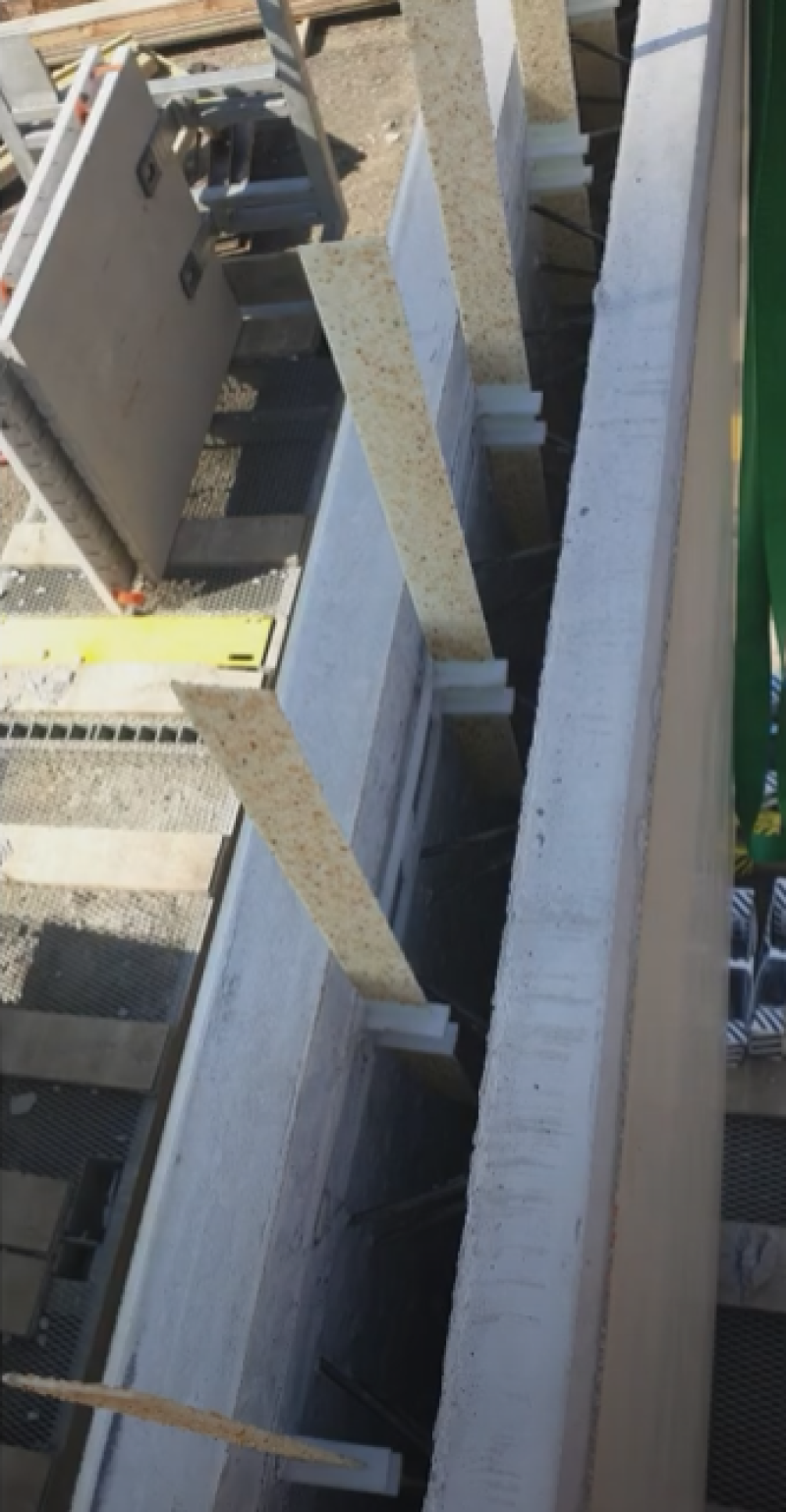

Un prémur équipé des lamelles souples XFLEX®.

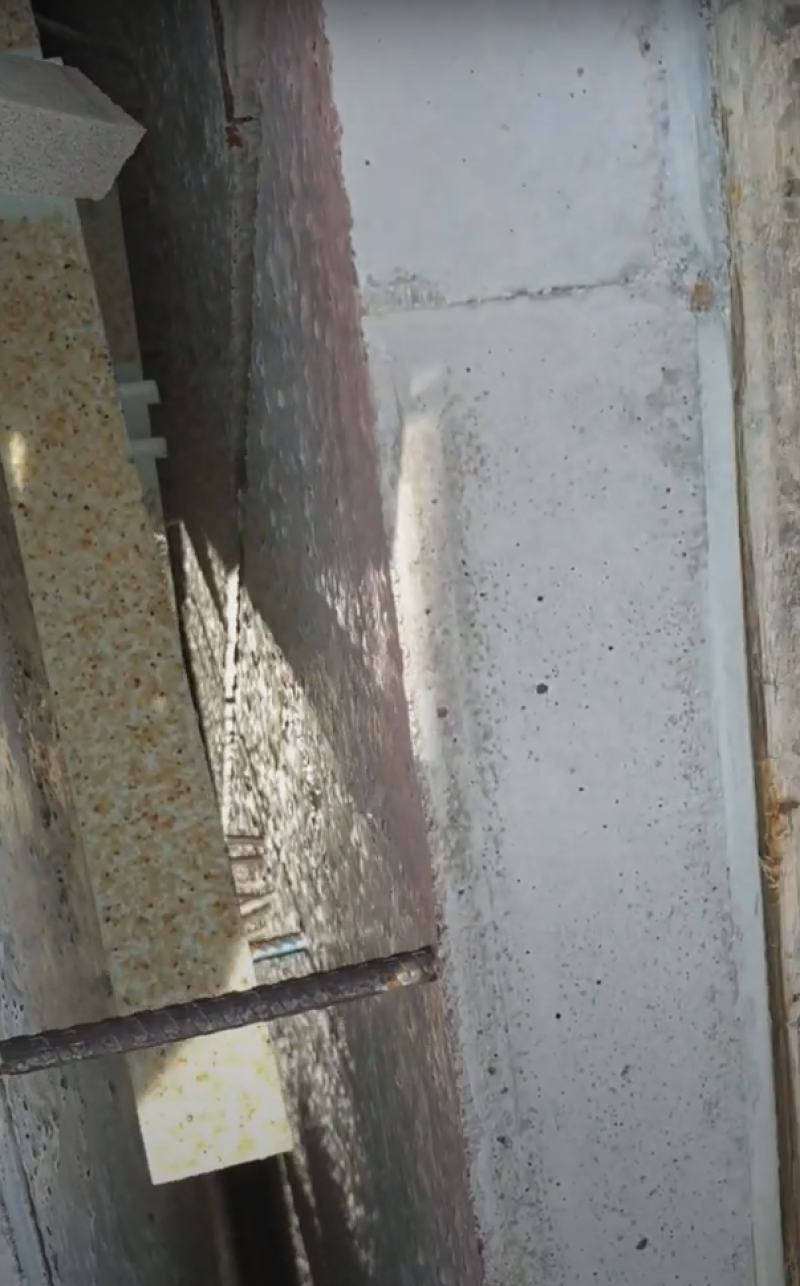

Vue d'une lamelle après assemblage des deux prémurs.
