Stabiliser des banches ou des préfabriqués par ancrage sur la structure en construction à l’aide de tirefonds

Mis à jour le : 09/12/2025

Les dispositifs de stabilisation des banches permettent d'éviter tout risque de renversement des panneaux de coffrage verticaux très répandus dans la construction de bâtiment. Parmi ces dispositifs adaptés, les tirefonds ancrés aux dalles béton sont parfois utilisés. Une étude préalable doit être réalisée avant toute utilisation. Prendre des mesures de prévention avant l'installation des banches permet de garantir la sécurité et les bonnes conditions de travail des opérateurs.

Sommaire

Télécharger en PDF

Principaux impacts prévention

Cette analyse préalable des conditions d'ancrage des tirefonds permet de s'assurer de la résistance du support béton utilisé et prévenir ainsi tout renversement du matériel.

Les différents modes de stabilisation des banches

Les fabricants de banches de coffrage privilégient les lests ou contrepoids et/ou les compas qui restent les principales modalités de stabilisation des banches. Ces équipements sont conçus spécifiquement pour répondre aux différentes configurations d'utilisation sur chantier.

279 fiche accident – Écrasé par une banche

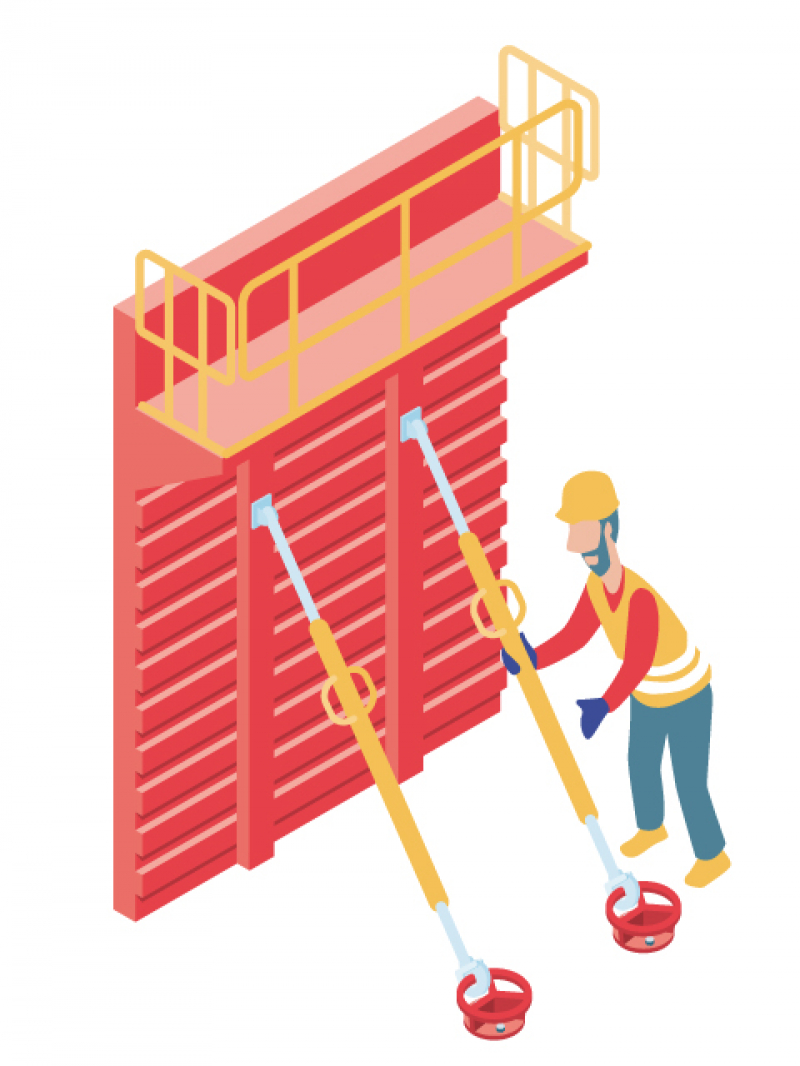

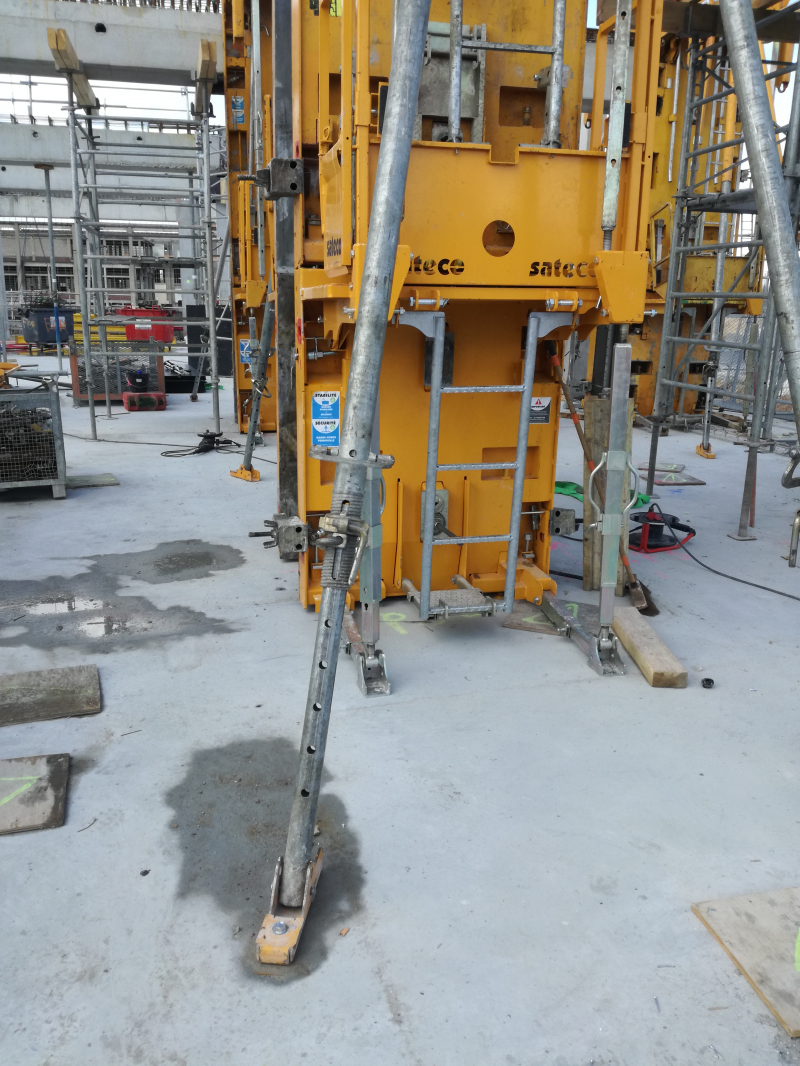

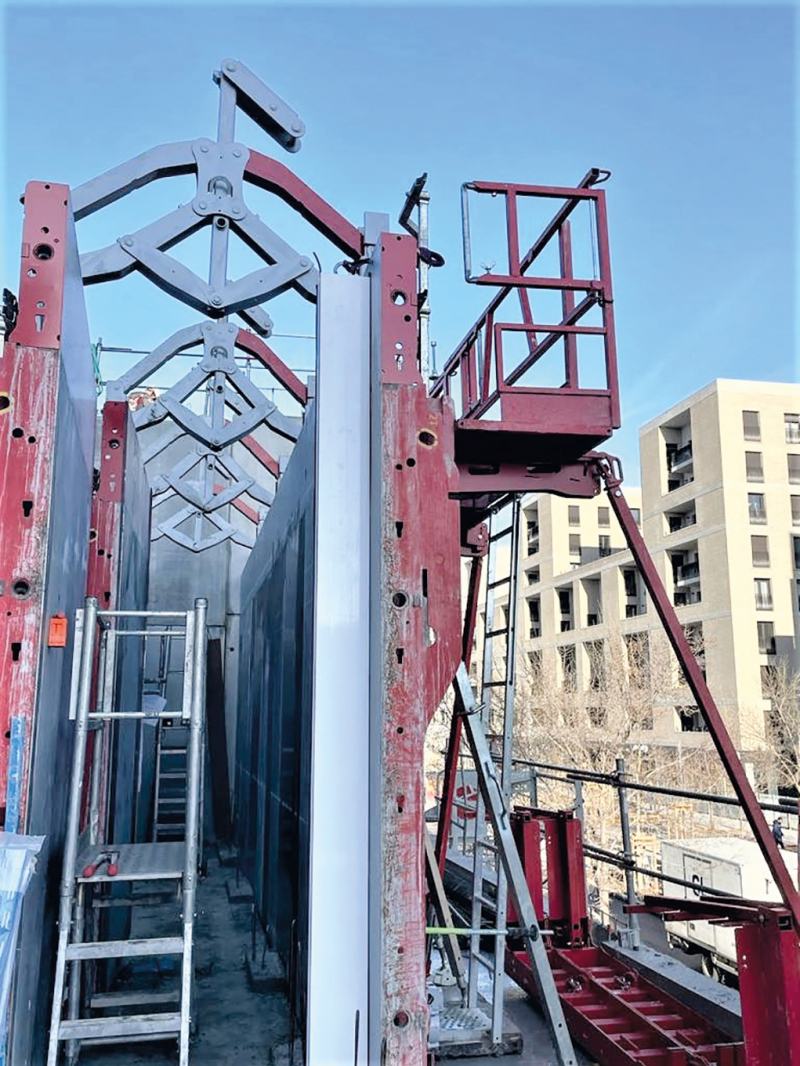

Stabilisation des banches par compas

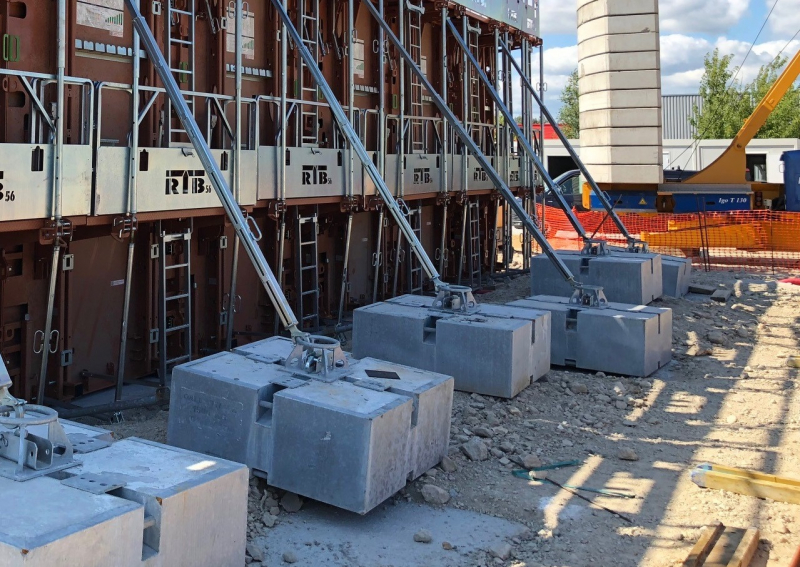

Lest de stabilisation banche Stabilisation des banches par lest ou contrepoids

Les passerelles de travail à encorbellement (PTE) les plus récentes intègrent également des systèmes d'ancrage pour les banches sur leur structure propre. Dans ce cas, la stabilisation n'est assurée que pour la banche d'armement.

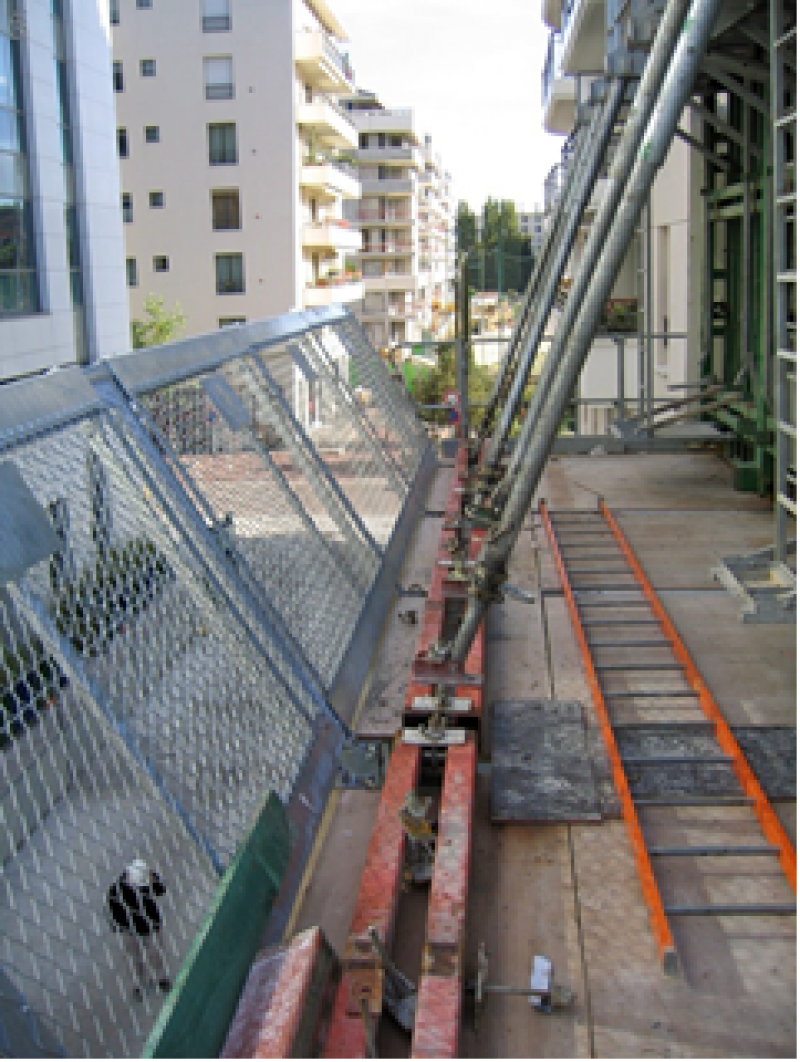

Ancrage de banche sur plate-forme de travail en encorbellement. Stabilisation de banches par ancrage sur PTE

L'utilisation de tirefonds et de chapes de liaison est plus complexe que ces autres solutions. Elle nécessite une réflexion et une étude en amont, réalisées par le chantier, afin de garantir l'adéquation des efforts en jeu, la qualité du béton et le dimensionnement des tirefonds utilisés.

S447 - La stabilisation des banches sur platines ancrées, simple à mettre en œuvre

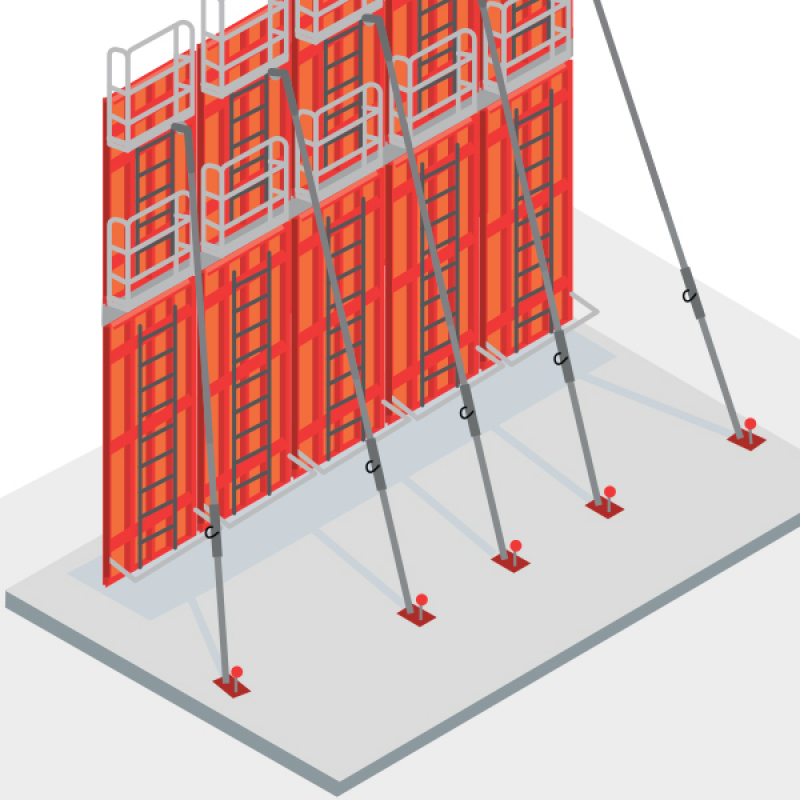

Stabilisation de banches par ancrage à l’aide de tirefonds

En lien :

Évaluer la résistance du béton pour assurer l’ancrage

Le principal problème lié à la stabilisation des banches par tirefond ne vient pas du béton lui-même mais surtout de sa capacité à reprendre l’entièreté des efforts au moment où il est sollicité, c’est-à-dire lorsque l’on pose les banches sur le plancher. Or cette résistance est fonction de la classe du béton, de la nature du ciment utilisé, de son âge mais aussi des conditions de mise en œuvre et de prise comme la température, le vent, l'hygrométrie, l'exposition au soleil, et bien évidemment la pluie.

Le fournisseur de béton peut donner des indications concernant sa résistance en fonction de son âge, complété des informations de l'Eurocode 2 : NF EN 1992-1-1 - Octobre 2005 qui donne une approche mathématique. La seule mesure fiable est de déterminer la résistance du béton par maturométrie. Cela consiste, pour le fournisseur de béton, à placer lors du coulage du béton des capteurs de température dans celui-ci. Les élévations de température à cœur du béton au cours du temps depuis sa mise en œuvre sont ensuite visualisées par ordinateur. Ce relevé de mesures permet de connaître de façon fiable la résistance du béton et, par là même, de déduire si elle est suffisante pour répondre aux exigences du fabricant de tirefonds. L'usage d'un scléromètre peut aussi déterminer une valeur moyenne et est une approche statistique du résultat.

Éléments et contraintes à prendre en compte

À moins de 3 jours d’âge (72 heures révolues depuis le coulage), un béton normé doit atteindre 10 MPa de résistance minimale. En dessous de cet âge, la formule mathématique de l'Eurocode ne permet pas de la calculer. Il n’y a que les essais in situ qui peuvent contredire.
Avec l’apparition des bétons bas ou ultra bas carbone avec des prises retardées, cette approche est cependant mise à mal. L'OPPBTP préconise la plus grande prudence quant à l'usage de tirefonds dans ce type de béton.
Une approche empirique est nécessaire pour obtenir des résultats les plus réalistes possibles en tenant compte des contraintes du chantier (qualité de coulage, rajout d’eau, vent, ombre, soleil et pluie pouvant altérer la prise du béton, etc.).
Il faut apporter la preuve que le matériau résiste bien, à l’endroit précis de ses sollicitations et dans les conditions réelles de mise en œuvre.
Il faut également prendre en compte la finition de surface : béton coloré, quartzé, durcisseur, clauses particulières du CCTP, etc.

En lien :

Autres efforts, ferraillages et inserts

Le ferraillage doit être compatible avec des efforts verticaux dans les deux sens (appuis ou soulèvement) : les banches avec leurs étais tirant-poussant (ETP) amènent des contraintes d'arrachement ou d'appui selon les faces exposées au vent.

Il est également nécessaire de prendre en compte les différents types d'insertion dans les planchers : chauffage, gaines électriques, isolants, etc.

Les inserts ou visses sont dimensionnés et validés par le bureau d’études et/ou le fournisseur.

Choix des tirefonds (inserts, douilles, chapes)

Le fabricant de tirefonds, dans sa notice d’instruction, donne la résistance nominale à la traction et au cisaillement de son matériel. Cette résistance est conditionnée à la résistance du béton dans lequel le tirefond est fixé mais aussi du nombre de réemploi, etc.

Les chapes doivent être validées par le fabricant de la banche ou être fournies par lui.

Le fabricant peut engager des essais d'arrachement in situ afin de déterminer les tirefonds adéquats.

Stabilisation par chape

Les limites et contraintes d'usage du système

Pour les ETP, il est nécessaire d'avoir l'accord du fabricant ou prise en compte que ces équipements sont de la bonne longueur pour garantir le respect des distances préconisées par celui-ci (cf. la notice d'utilisation des panneaux coffrants).
L'usage de tirefonds sur des planchers prédalles et sur planchers alvéolaires est interdit car les hypothèses de résistance du béton sont valables uniquement sur du béton plein. Les efforts de pointes et le bulbe de répartition des efforts ont du mal à transiter dans l’interface de la prédalle.
L'usage d'ancrage par tirefond ne dispense pas d’étaiement de la dalle. Attention aussi au phénomène de « soulèvement » du plancher qui pourrait faire tomber les étais de séchage au N-1 lorsque les ETP tirent sur le plancher lui-même.
Il est également interdit de fixer des éléments à fortes variations d'efforts mécaniques sur un plancher bois (cf. notre solution grand angle « Comment installer un échafaudage de pied sur une structure bois »).
Lorsque les conditions de mises en œuvre du béton dérogent aux hypothèses de calcul, prévoir des lests ou contrepoids en nombre suffisant.

Quels contrôles effectuer avant l’utilisation d’ancrage sur dalle par tirefond ?

Des modalités de contrôle de mise en place des chapes doivent être formalisées afin de garantir les hypothèses engagées et l'efficacité de la stabilisation des banches par ce procédé.

Cette étape de vérification des hypothèses est nécessaire avant toute utilisation d'ancrage sur dalle par tirefond. En effet, cette modalité de stabilisation engage la responsabilité du représentant du chef d'entreprise car elle déroge à la notice d'utilisation rédigée par le fabricant du matériel.

Seuls l'ensemble de cette étude réalisée en amont et les contrôles mis en place pourront autoriser les recours à ce principe de stabilisation.
