Solution

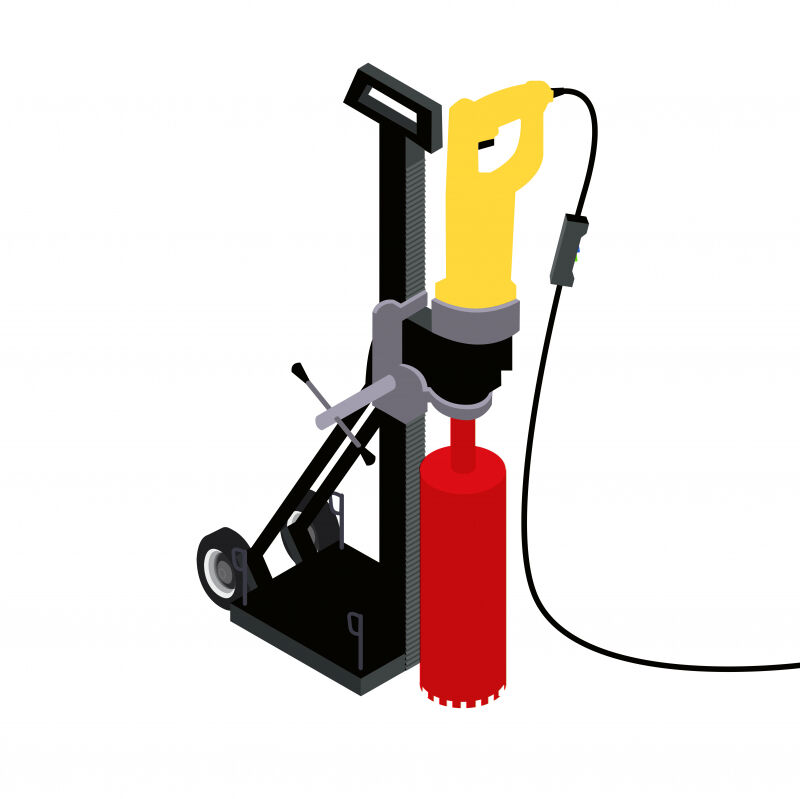

Une carotteuse équipée d’un guide pour perforer les dalles en béton
Afin d’améliorer les conditions de travail de ses opérateurs, cette entreprise a remplacé le perforateur par une carotteuse équipée d’un guide. Le changement de mode opératoire qu'implique cette acquisition permet aux opérateurs de ne plus être exposés aux vibrations et autres facteurs de risque liés à la perforation des dalles en béton.
Date de mise à jour : 17 mars 2020
Impact en prévention
L’utilisation de la carotteuse permet de supprimer l’exposition aux vibrations, puisqu’elle ne nécessite pas l’intervention de l’opérateur lorsqu’elle est installée. De plus, l’exposition aux projections, au bruit et à la poussière de silice, ainsi que les risques de TMS sont réduits. Le risque électrique est limité également grâce au disjoncteur différentiel 30 mA directement équipé sur la carotteuse. Une formation est dispensée aux opérateurs, et le stress engendré l’utilisation intensive du perforateur est évité.
Réaliser le carottage rapidement et en sécurité
L’entreprise a été retenue pour un chantier spécifique où l’une des principales tâches consiste à réaliser des carottages sur une dalle béton. Elle décide donc d’investir dans l’achat d’une carotteuse, équipée d’un guide, pour répondre spécifiquement à ce marché et pour améliorer les conditions de travail de ses salariés.
Les carottages peuvent être effectués en phase d'exploitation et sans exposition directe des opérateurs, car la carotteuse guidée fonctionne de manière autonome.
Avec la carotteuse équipée d’un guide, chaque opération de carottage prend 10 minutes.
Avant
Un long processus de perforation
L’entreprise utilisait un perforateur pour réaliser des trous dans le béton. L’opérateur mettait un temps moyen de 45 minutes pour faire un percement de 250 mm de diamètre dans une dalle en béton armé de 20 cm d’épaisseur.
Après
Un carottage plus sécurisé
L’entreprise utilise désormais une carotteuse équipée d’un guide, pour réaliser ses carottages de 250 mm dans la dalle en béton armé de 20 cm. L’opérateur met 10 minutes par carottage pour installer et désinstaller la carotteuse et son guide, puis faire le trou. Une fois installée, la carotteuse fonctionne de manière autonome : l’opérateur n’est plus soumis aux dangers liés à cette opération.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque secondaire
Vibrations mécaniques
Risque supprimé
Risque secondaire
Projection - rejet
Impact qualité et RSE
Qualité
La découpe d’une carotte est beaucoup plus nette que celle d’un perforateur, d’où l’amélioration notable de la qualité de travail.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 1,38 euro de gain.
Retour sur investissement
L’investissement est amorti en huit mois.
Bilan par salarié/an
Le gain par salarié s’élève à 805 euros par an.
Économie réalisée
L’économie globale est de 4 025 euros (gains - coûts).
Bilan économique
Durée envisagée : 1 an
Effectif concerné : 5 personnes
Un chantier spécifique a permis à lui seul d’amortir l’investissement de cette machine et de faire des bénéfices. Ceux-ci se calculent sur les 400 heures de main d’œuvre gagnées et se poursuivront sur les chantiers à venir de l’entreprise.
Cette prestation sera proposée à d’autre corps d’état, tels que les électriciens ou les plombiers chauffagistes, très demandeurs localement car ils ne sont pas eux-mêmes équipés.
Coût
| Décision |
240 € |
| Achats |
9 561 € |
| Formation |
560 € |
| Entretien |
165 € |
| Total Coûts | 10 526 € |
Gains
| Achats |
2 076 € |
| Production |
11 175 € |
| Entretien |
1 300 € |
| Total Gains | 14 551 € |
Coût
|
Décision 240 € Temps de recherche 240 € |
|
Achats 9 561 € Achat de la carotteuse 5 802 € Guide pour la carotteuse 3 759 € |
|
Formation 560 € Coût formation opérateurs 560 € |
|
Entretien 165 € Coûts couronnes et chevilles pour carotteuse 165 € |
|
Total Coûts 10 526 € |
Gains
|
Achats 2 076 € GAZOLE consommé par le compresseur 2 076 € |
|
Production 11 175 € Gain de main d'œuvre pour le déblaiement et le nettoyage 2 487 € Coût main d'œuvre production des trous 8 688 € |
|
Entretien 1 300 € Entretien mèches pour le perforateur 1 300 € |
|
Total Gains 14 551 € |
