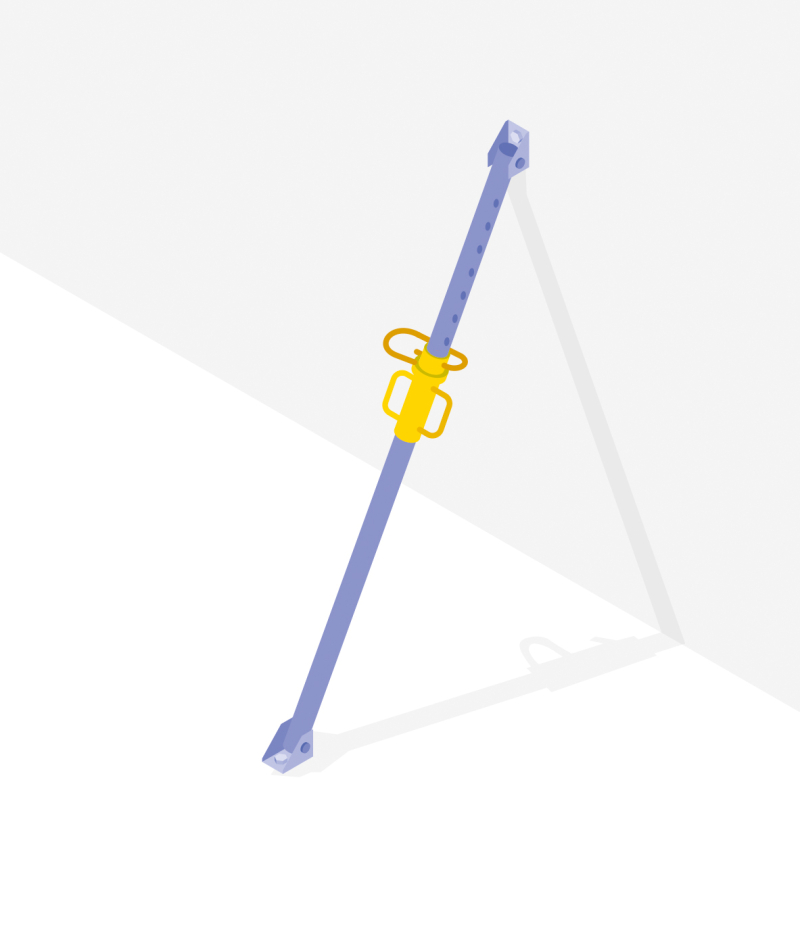

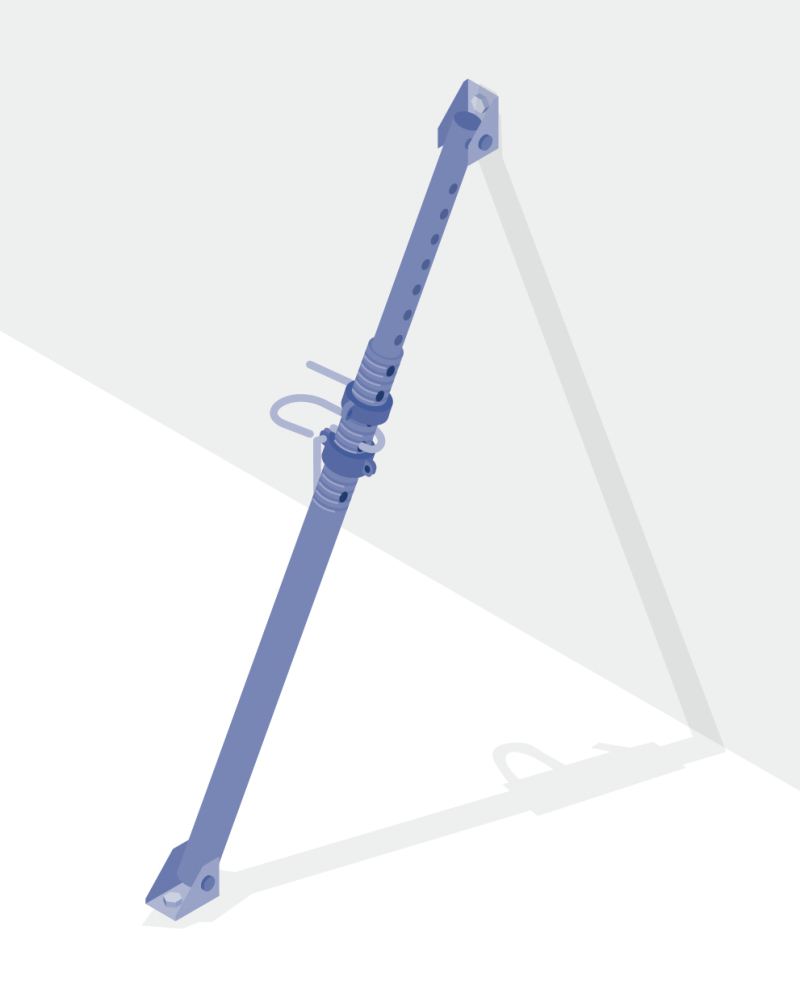

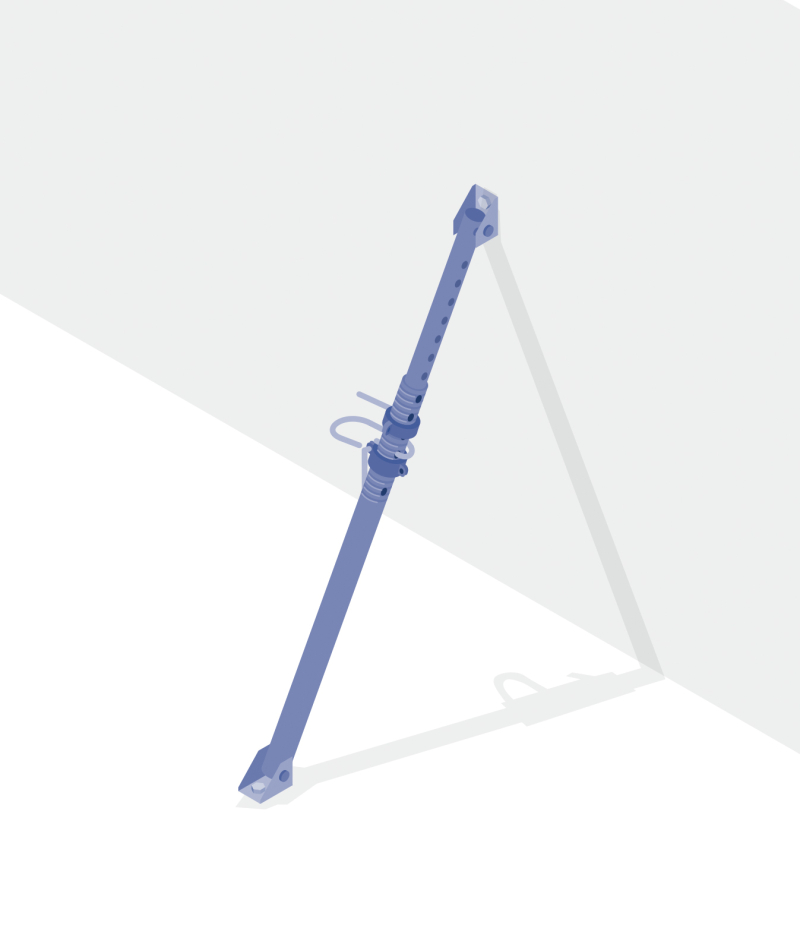

Bien utiliser les étais tirant-poussant ETP

Les étais tirant poussant (ETP) sont utilisés pour stabiliser provisoirement les éléments préfabriqués mais également leur permettre de résister à un certain nombre d’efforts, tels que :

• le vent ; les étais sont en effet dimensionnés pour un vent de 85 km/h ;
• les chocs ; par exemple lors du levage et de la manutention de coffrages, de bennes à béton, de préfabriqués, etc.

Les charges maximales d’utilisation (ou charges admissibles), pour chacun des mouvements possibles de l’étai, doivent être indiquées par le fabricant sous forme de tableaux ou d’abaque.

Les charges sont généralement fournies pour la compression et parfois pour la traction.

Charge admissible à la compression

Ceci correspond à l’effort maximum que supporte un étai face au risque de flambement. Celle-ci peut varier, jusqu’à 75 % de capacité en moins, selon la longueur de développement de l’étai.

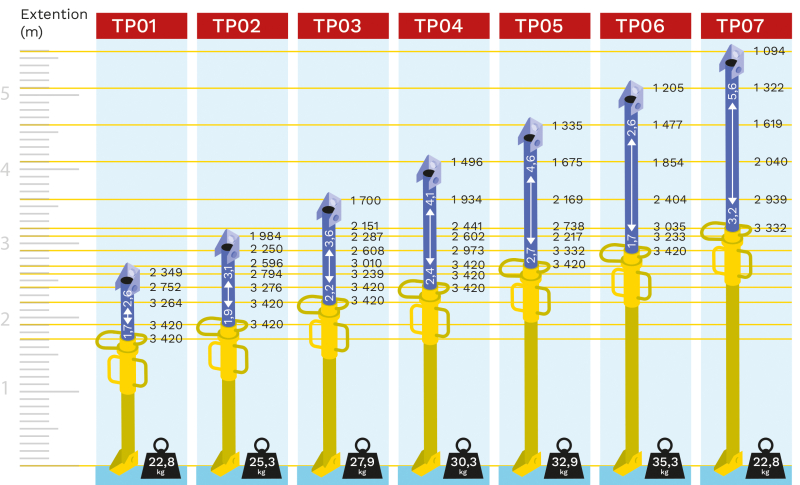

Abaque de charges admissibles étais tirant poussant

Nota - La charge admissible en compression d’un ETP est très inférieure à la charge admissible d’un étai droit standard de même longueur et pour un même développement.

Charge admissible à la traction

Ceci correspond à l’effort maximum que supporte un étai face au risque d’allongement. Elle est supérieure à la charge maximale de compression, du fait du comportement de l’acier. Cela implique que la liaison au niveau de la broche entre le fut et la coulisse soit parfaite, donc munie d’un dispositif antidéboitement.

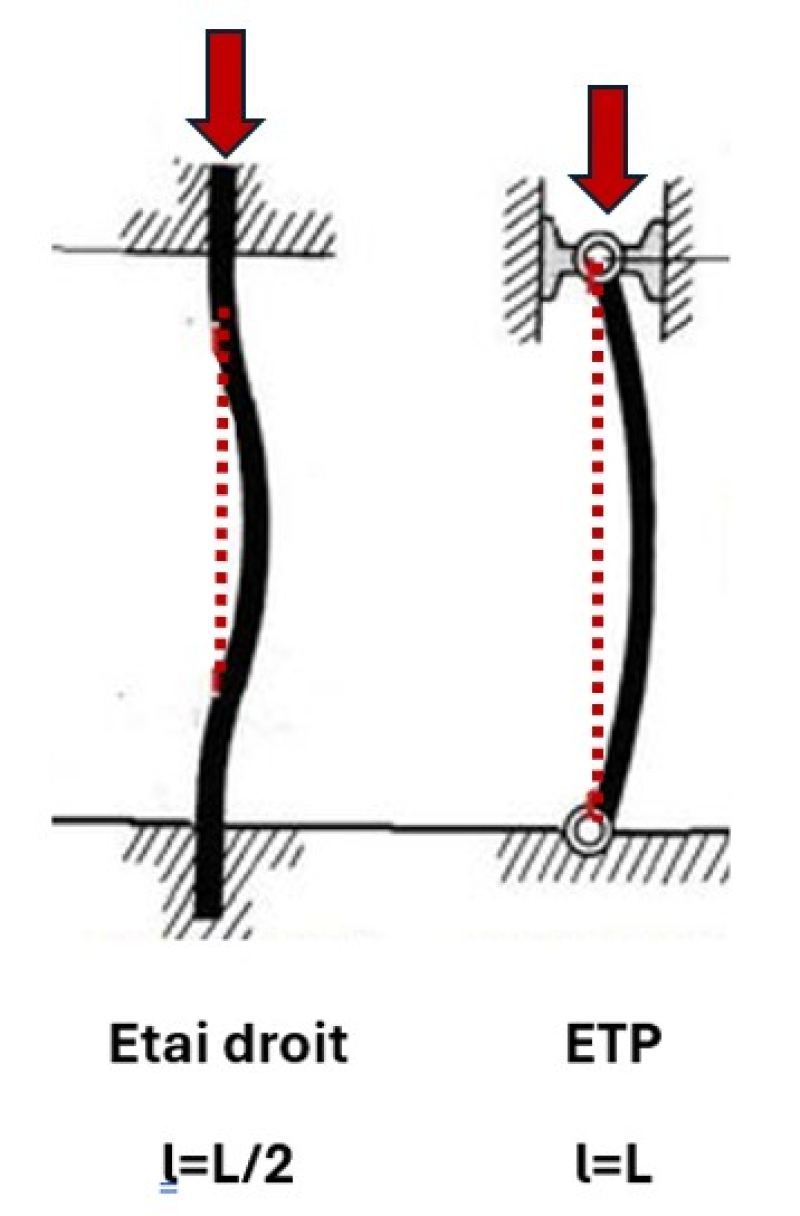

Longueurs de flambement

L’installation des étais tirant-poussant doit être réalisée conformément aux préconisations du fabricant contenues dans la notice du matériel.

Les dispositifs de fixation sont principalement à visser ou à frapper, généralement dans le béton ou dans une cheville. Ils résistent aux efforts de cisaillement et de traction de l’élément à étayer.

Les douilles d’ancrage peuvent également être incorporées :

• dans le béton frais de massifs de fondation ;
• dans des planchers béton ;
• dans les planchers bois.

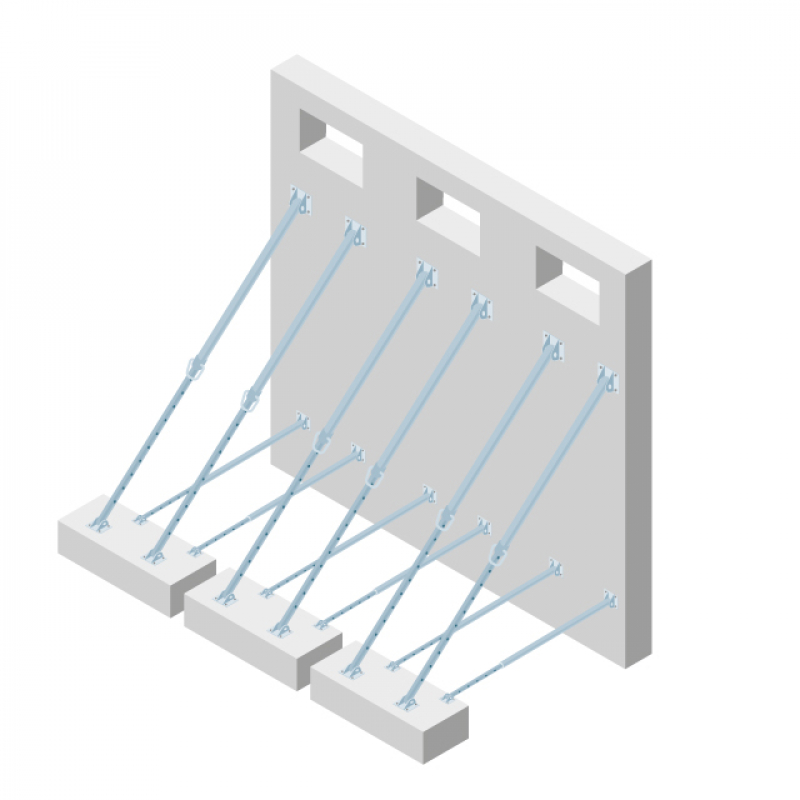

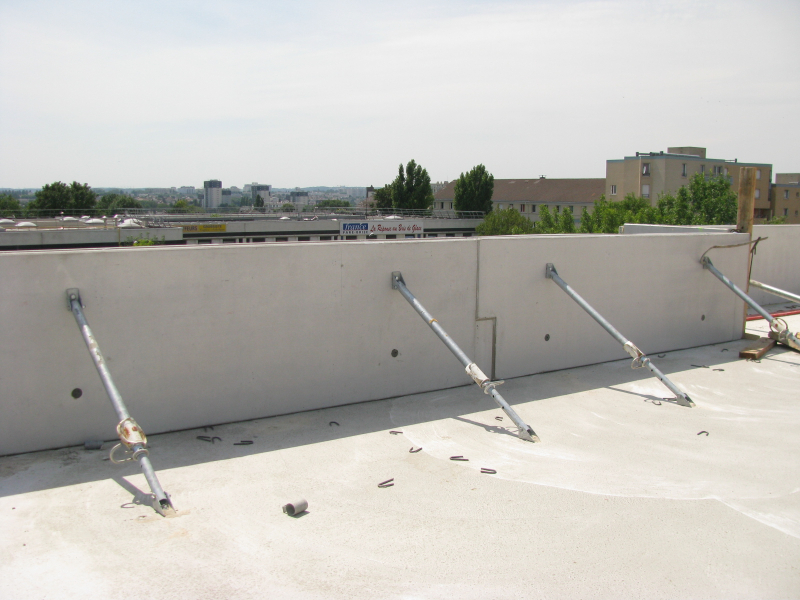

Stabilisation MCI avec étais tirant poussant

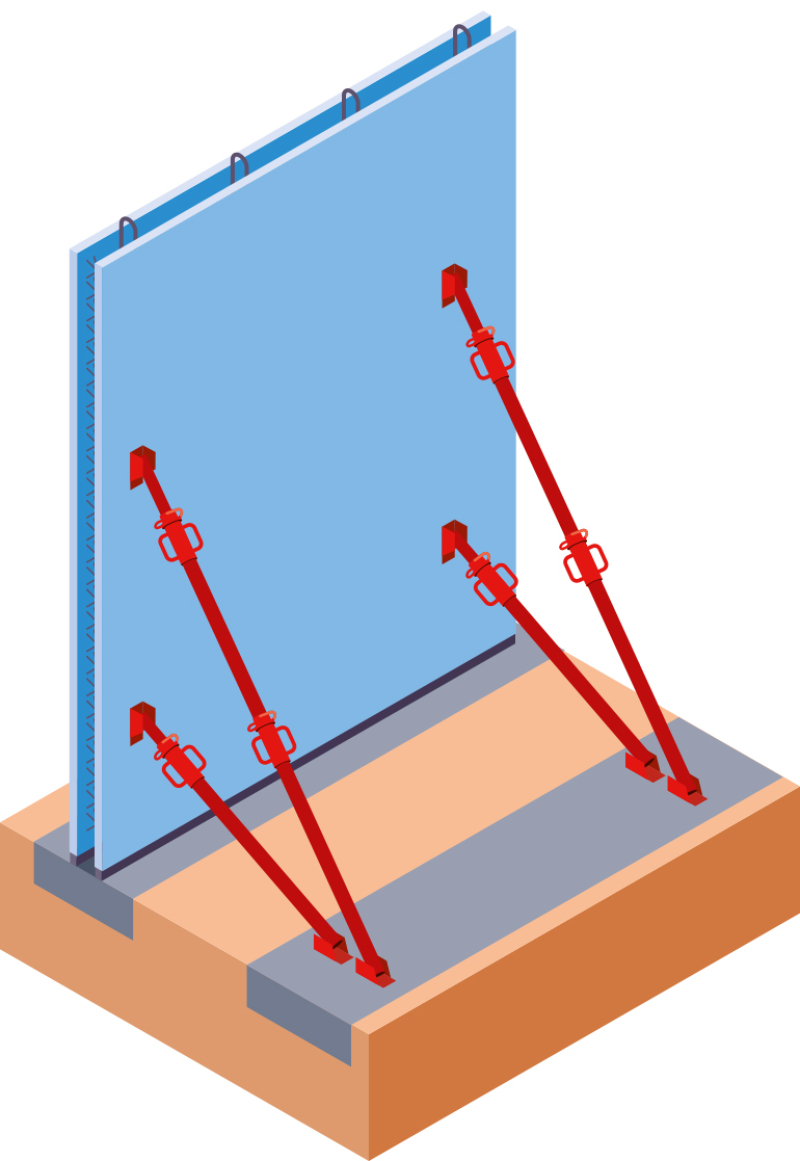

Stabilisation prémurs avec étais tirant poussant avec triangulation

Dans le cas d’une fixation sur une dalle coulée en place, une vérification de sa résistance doit être réalisée. Afin de vous guider dans cette démarche, vous pouvez vous référer à la solution Stabiliser des banches ou des préfabriqués par ancrage sur la structure en construction à l’aide de tirefonds, éditée par l'OPPBTP.

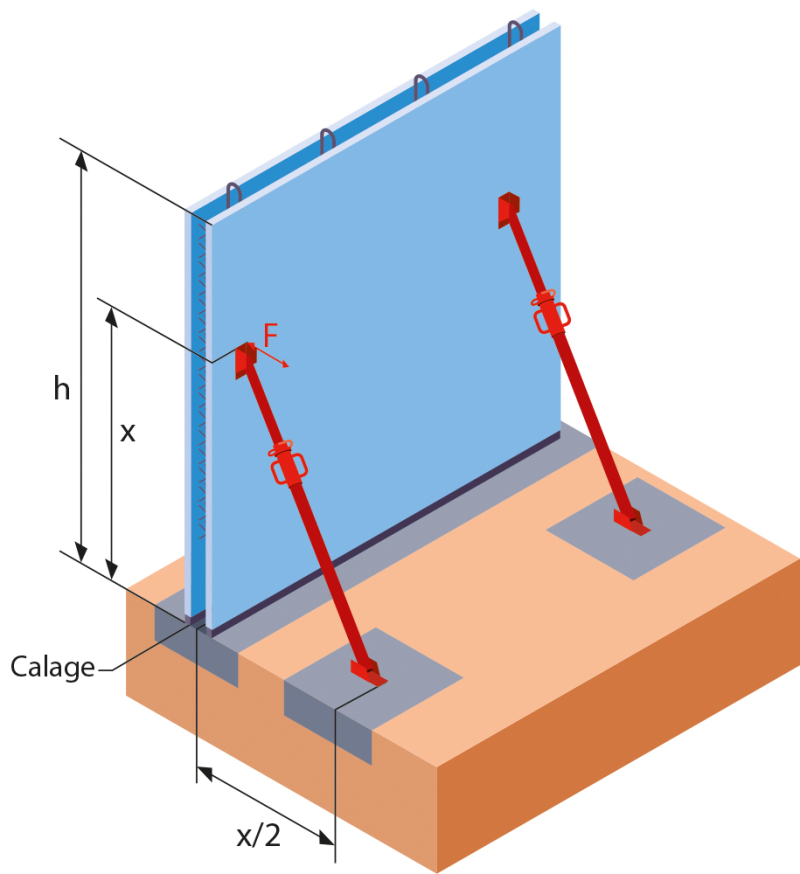

Le dispositif se place à une hauteur supérieure de 65 % de la hauteur de l’élément et il est conseillé d’incliner l’étai selon un angle de 45° à 60° par rapport à l’horizontale. Pour les éléments préfabriqués de très grande hauteur, il peut être nécessaire de réaliser une triangulation de la stabilisation en complétant par le rajout d’étais supplémentaires (double rangée ou butonnage en pied). Ces cas doivent être étudiés avec le fabriquant du préfabriqué.

Nota - Plus un étai tirant-poussant est incliné par rapport à la verticale, plus l'effort horizontal induit dans l'articulation en pied est important. Cette notion est majeure pour la détermination des fixations à mettre en œuvre au droit des articulations en pied et en tête, ainsi que pour la définition de la qualité nécessaire pour le béton qui reçoit les fixations.

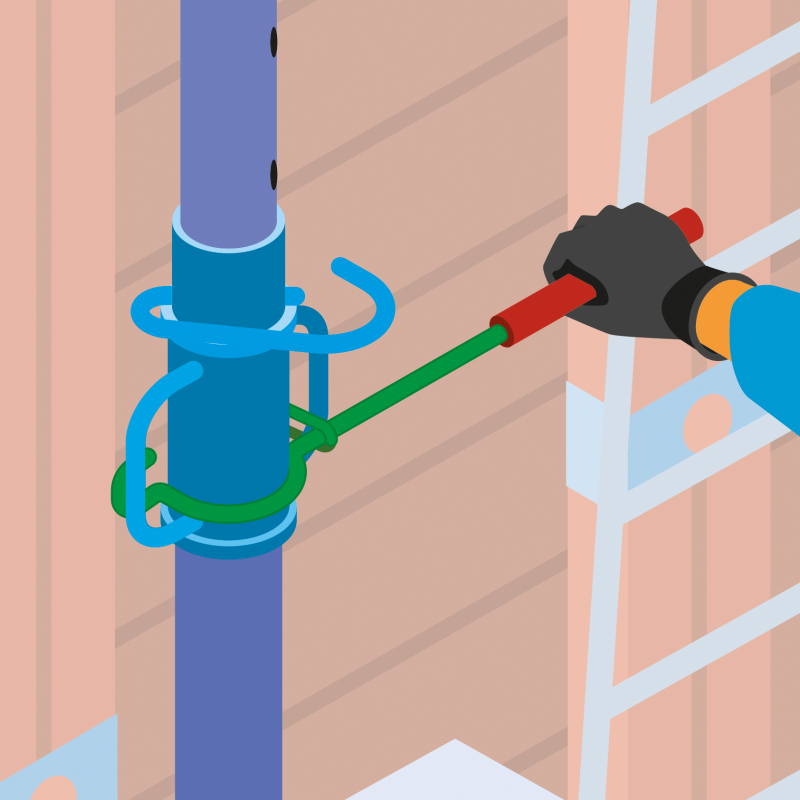

Pour faciliter le serrage et le desserrage des manchons, privilégier l’usage de clefs de serrage montées sur bras de levier afin d’éviter l’usage de marteau.

Clef de serrage sur étai

Lors du réglage de l’élément préfabriqué, les étais doivent être manœuvrés en synchronisation afin d’éviter l’effet de vérin d’un étai sur l’autre.

Nota - Les douilles d’ancrage conçues pour être intégrées au béton après durcissement de celui-ci supportent mal les effets des efforts alternés et répétitifs. Il est donc conseillé de réaliser rapidement le clavetage, le bétonnage ou le contreventement définitif de l’ouvrage.

• Vérifier le matériel après chaque opération et, de façon approfondie, avant chaque chantier.

• Contrôler le jeu des broches et remplacer le matériel défectueux. Ne jamais substituer les éléments en mauvais état par des éléments de fortune (fers à béton, pointes à chevrons, etc.).

• Éliminer les éléments détériorés et les remplacer par des pièces neuves de mêmes caractéristiques.

• Ne jamais redresser les étais déformés.

Sont à mettre au rebut les éléments tels que :

- types de déformation : tube déformé,

- manchon bloqué,

- broche déformée ou cassée (remplacée par acier),

- articulation réparée avec écrous,

- trous oblongs, ovales (déformés par broche si trop sollicités).

Dans l’entreprise et sur le chantier, chaque niveau opérationnel (chef d’entreprise – encadrant de chantier – opérateurs, etc.) a un rôle à jouer dans la prévention des risques d’effondrement éléments préfabriqués en phase provisoire et tout particulièrement lors de la mise en œuvre des ETP.

Mise en œuvre d’ETP - Exemple de répartition des rôles et missions dans l’entreprise
