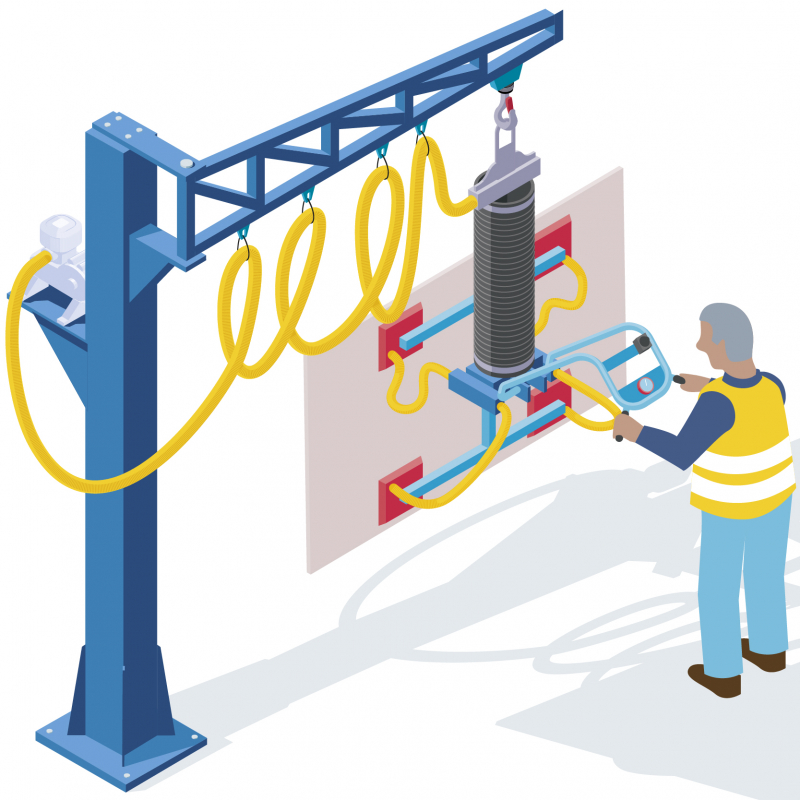

Déplacer facilement des panneaux bois avec un palonnier à ventouses sur potence
Dernière mise à jour le : 11/04/2022
Cet équipement facilite le déplacement des panneaux bois pour l'opérateur qui gagne en confort de travail et en autonomie en effectuant moins de manipulations de charges lourdes.
Principaux impacts prévention - sécurité
Ecrasement
Atteintes musculaires et articulaires
Témoignages
'En tant qu'intervenant sur cet équipement, je suis ravi de cet aménagement. Le retour est très positif. Les déplacements des panneaux sont plus rapides. Je suis autonome dans mon travail. Plus besoin d'un collègue de travail pour m'aider. Et de plus, je préserve ma santé.'
Détails techniques
Une manipulation plus aisée des panneaux bois sur les machines de découpe
L'entreprise spécialisée dans la construction bois a voulu donner davantage d'autonomie et de confort de travail aux opérateurs susceptibles de déplacer des panneaux de bois sur des machines de découpe. La manutention manuelle de charges peut en effet être source de TMS et requiert la présence de plusieurs personnes pour les mettre en oeuvre sur les chaînes de production.
L'entreprise utilise des panneaux mélaminés, agglomérés et médium dont les formats sont standards pour un poids maximal de 180 kg. Elle a donc investi dans une machine permettant de déplacer facilement ces panneaux sous le contrôle d'un seul opérateur.
L'ensemble est installé avec une potence d’une longueur de 5 m montée sur un fût à fixer au sol permettant de desservir un outil de découpe (scie à panneaux verticale).
La tête d'aspiration pour les commandes de montée et baisse de la charge, est munie d’une poignée allongée avec indicateur de vide type vacuomètre (outil de contrôle de la dépression).
Une manipulation des panneaux à plat ou à la verticale sur 150 à 1 300 mm

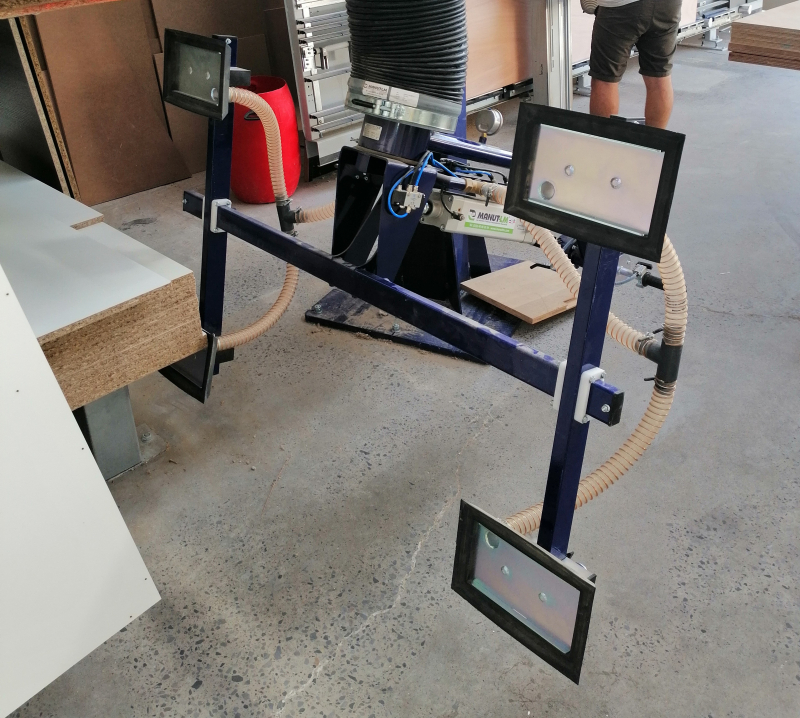

La prise des charges est réalisée au moyen d’un palonnier basculeur quatre ventouses en H composé d’une poutre principale fixe avec deux poutres transversales réglables comprenant chacune deux ventouses réglables avec joints clipsés interchangeables.
Le basculement du panneau est assisté par un vérin pneumatique. Les panneaux peuvent être manipulés à plat ou à la verticale à des hauteurs variant de 150 à 1300 mm. Le manipulateur à ventouse est équipé d’un groupe d’aspiration positionné au sol au pied de l'appareil.
Palonnier à ventouse
