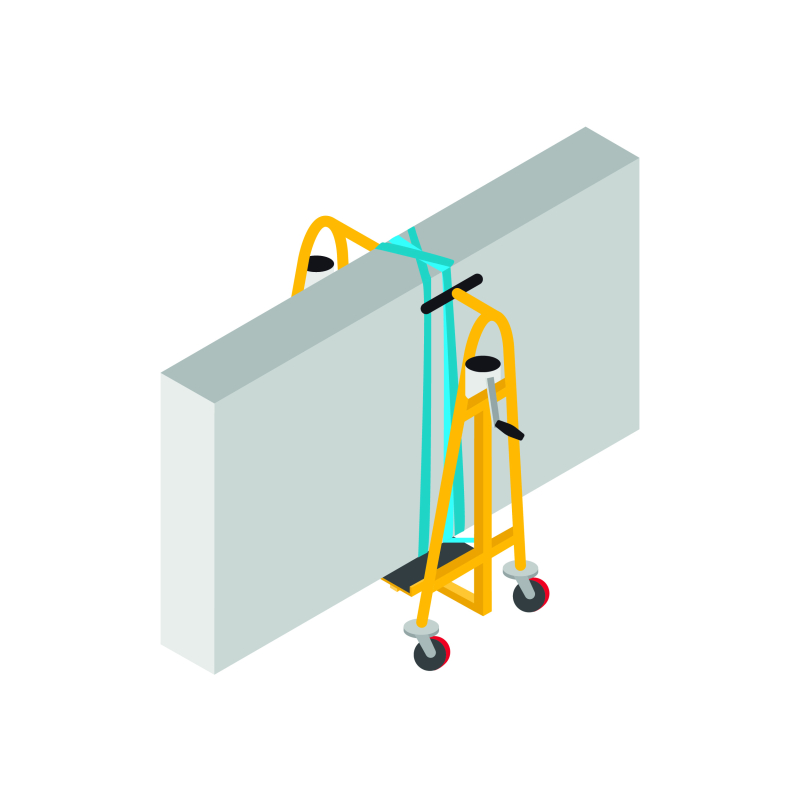

Des diables de ripage latéral pour faciliter les manutentions

Une assistance mécanique sur les chantiers restreints

Située près de Rennes, l'entreprise CEB met en œuvre des ouvrages bois. Sur certains projets, la configuration des lieux rend le recours au levage impossible : c'est le cas de ce chantier où l'entreprise devait déplacer des murs à ossature bois (MOB) entre deux rangées de poteaux béton existants.

Vu le poids des MOB, l'entreprise a cherché une solution offrant une assistance mécanique à ses équipes pour leur éviter au maximum les manutentions manuelles. Elle a choisi d'utiliser des diables de manutention. Dans un premier temps, deux opérateurs utilisent les diables pour soulever le MOB : ils font ensuite rouler les deux diables en simultané. Le mur est ensuite placé en alignement avec le vide, entre les poteaux. Pour le faire avancer, il a besoin d'être soulevé puis glissé jusqu'à son emplacement final. Les diables disposent de deux roues et d'une manivelle qui permet de régler le déplacement et l’abaissement des charges, à l’aide d’un treuil mécanique : il faut pouvoir soulever le mur, mais pas trop pour qu'il passe sous le plafond.

Un des avantages de cet équipement est d'éviter le recours au pied-de-biche (ou bras de levier) qui demande beaucoup d'efforts physiques aux compagnons. Il permet aussi de ne pas abîmer la bande d'arase posée sous le MOB, qui assure également l'étanchéité à l'air de l'ouvrage. Son utilisation ne nécessite pas d'alimentation électrique ni hydraulique, ce qui le rend particulièrement adapté aux zones d’intervention sans source d’énergie. Parmi les points de vigilance, les compagnons doivent s'assurer de ne pas dépasser la charge indiquée sur la notice. Il leur faut aussi éviter le coincement des mains entre le diable et le mur.
