Ébavurer des pièces métalliques avec une machine dédiée
Pour l'ébavurage des pièces métalliques produites en atelier, une entreprise investit dans une ébavureuse mécanique, montée sur un bras articulé pneumatique. La solution permet de poncer sans effort et plus rapidement, ce qui permet à l'entreprise d'allier productivité et amélioration des conditions de travail des compagnons.
Date de mise à jour : 23 janv. 2024
Impact en prévention
L'utilisation de l'ébavureuse mécanique permet d'améliorer les conditions de travail sur un poste où les salariés devaient utiliser un outillage lourd. L'investissement permet de réduire de 3 à 1 le nombre de salariés mobilisés sur ces opérations, avec la suppression du risque d'éclatement du disque de la meuleuse portative. Grâce au tapis magnétique, le risque de projection des pièces métalliques pendant le ponçage est fortement réduit. La solution améliore aussi la qualité des finitions.
Les avantages de l'ébavurage
L'ébavurage des pièces métalliques est une opération réalisée quotidiennement par cette entreprise de serrurerie. Cette opération de ponçage se faisait traditionnellement avec une disqueuse électroportative que les salariés de l'atelier devaient porter à la force des bras. Elle mobilisait en moyenne 3 personnes par jour, pendant 45 minutes chacune.
A la recherche d'une méthode plus satisfaisante en termes de conditions de travail et de qualité, l'entreprise investit dans une ébavureuse mécanique, montée sur un bras articulé sur vérins pneumatiques. Ce bras est muni d'un axe de rotation permettant d'équiper la tête de deux outils, avec montage/démontage rapide, par quart de tour, des accessoires sur la tête de travail. La table est équipée d'un tapis magnétique pour maintenir les pièces pendant le ponçage, et de rebords démontables qui permettent de s'affranchir des projections de limailles de fer vers l'opérateur. L'assistance du bras articulé limite le poids de l'outil, le meulage à plat limite les postures contraignantes pour l'opérateur.
L'impact positif de l'ébavurage sur les conditions de travail des compagnons
Au final, la solution améliore donc les conditions de travail des opérateurs, en leur permettant de réaliser l'ébavurage sans effort mais aussi plus rapidement. En effet, là où auparavant il fallait 3 opérateurs pour ébavurer les pièces métalliques, chacun y passant 45 minutes par jour, il ne faut plus désormais qu'un seul opérateur pendant 20 minutes. L'utilisation de l'ébavureuse mécanique améliore aussi la qualité de la finition en supprimant les traces de disques de ponçage.

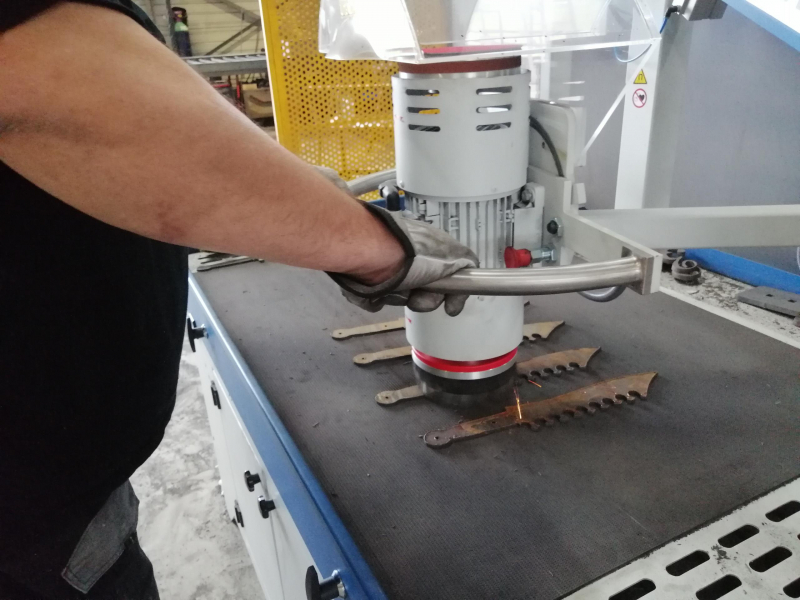

Monté sur vérins pneumatiques, le bras articulé permet de guider sans effort l'ébavureuse sur les pièces.
Avant
Un outillage lourd
Auparavant, les salariés ébavuraient les pièces métalliques avec des meuleuses électroportatives lourdes, générant de nombreuses vibrations et des postures contraignantes. Cette tâche occupait jusqu'à 3 salariés pendant 45 minutes pour couvrir la production de l'atelier.
Après
Une assistance mécanique

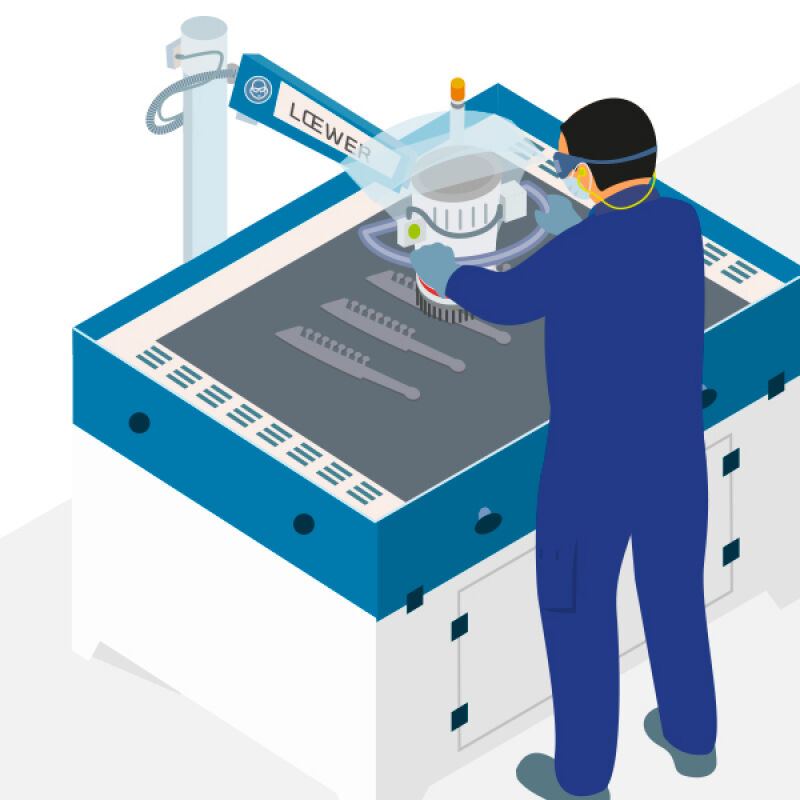

Désormais, l'ébavurage est réalisé sur une table de ponçage équipée d'un bras articulé et monté sur vérins pneumatiques, ce qui évite de supporter le poids de l'outil. La table est équipée d'un tapis magnétique et de rebords démontables qui évitent les projections de limailles de fer vers l'opérateur. Un seul salarié suffit à poncer l'ensemble des pièces produites par l'atelier, en seulement 20 minutes.
Impact sur les risques
Risque principal
Eclatement
Risque supprimé
Risque secondaire
Projection - rejet
Risque secondaire
Atteintes musculaires et articulaires
Impact qualité et RSE
Qualité
Le meulage à plat permet d'éviter les traces laissées auparavant par les disques de meuleuse.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 2,98 euros de gain.
Retour sur investissement
L’investissement est amorti immédiatement.
Bilan par salarié/an
Le gain par salarié s’élève à 4 893 euros par an.
Économie réalisée
L’économie globale est de 29 357 euros (gains - coûts).
Bilan économique
- Période envisagée : 2 ans
- Effectif concerné : 3 personnes
L'utilisation de l'ébavureuse mécanique est une opération financièrement très rentable pour l'entreprise. L'investissement initial est largement compensé par les gains de productivité : l'apport de cette ébavureuse a permis de diviser le nombre d'opérateurs par trois et le temps de finition par deux, tout en réduisant les risques associés au ponçage et en améliorant la qualité. Des gains sont aussi réalisés sur la consommation de disques abrasifs et sur l'entretien ou le remplacement des meuleuses.
Coût
| Achats |
14 290 € |
| Formation |
240 € |
| Installation |
300 € |
| Total Coûts | 14 830 € |
Gains
| Achats |
5 480 € |
| Production |
38 707 € |
| Total Gains | 44 187 € |
Coût
|
Achats 14 290 € achat de l'ébavureuse 14 200 € consommation de disques équipés de marteaux (par an) 90 € |
|
Formation 240 € temps de prise en main par les opérateurs 240 € |
|
Installation 300 € tirage d'une alimentation en 380 v 300 € |
|
Total Coûts 14 830 € |
Gains
|
Achats 5 480 € Economies sur les consommations de disques abrasifs 5 000 € meuleuse diamètre 125 mm 480 € |
|
Production 38 707 € Gains de temps sur le meulage des pièces métalliques 38 707 € |
|
Total Gains 44 187 € |
