Faciliter la pose de serrures grâce à un gabarit de perçage
Dernière mise à jour le : 22/05/2025
Les salariés d’une entreprise de menuiseries intérieures et agencement bois se servent d’un gabarit fait maison pour fixer les serrures et cylindres les plus courants sur les portes en bois. Les prises de mesure en amont du perçage ne sont ainsi plus nécessaires, ce qui limite les postures défavorables.
Principaux impacts prévention - sécurité
Atteintes musculaires et articulaires
Témoignages
J’ai fabriqué cet objet au départ pour gagner du temps, mais cela me permet aussi de travailler à hauteur d’homme. C’est un truc d’ancien !
C’est un outil pratique, surtout quand on a toute une série de portes à équiper.
Détails techniques
Gabarit de perçage : faciliter la mise en place des cylindres de portes
Le chef de chantier poseur menuiserie et agencement de l’entreprise CIMSO s’est inspiré d’une astuce traditionnelle du métier pour créer un gabarit en bois permettant de réaliser le perçage des serrures et des cylindres de portes sans avoir à mesurer et à effectuer des tracés préalables.

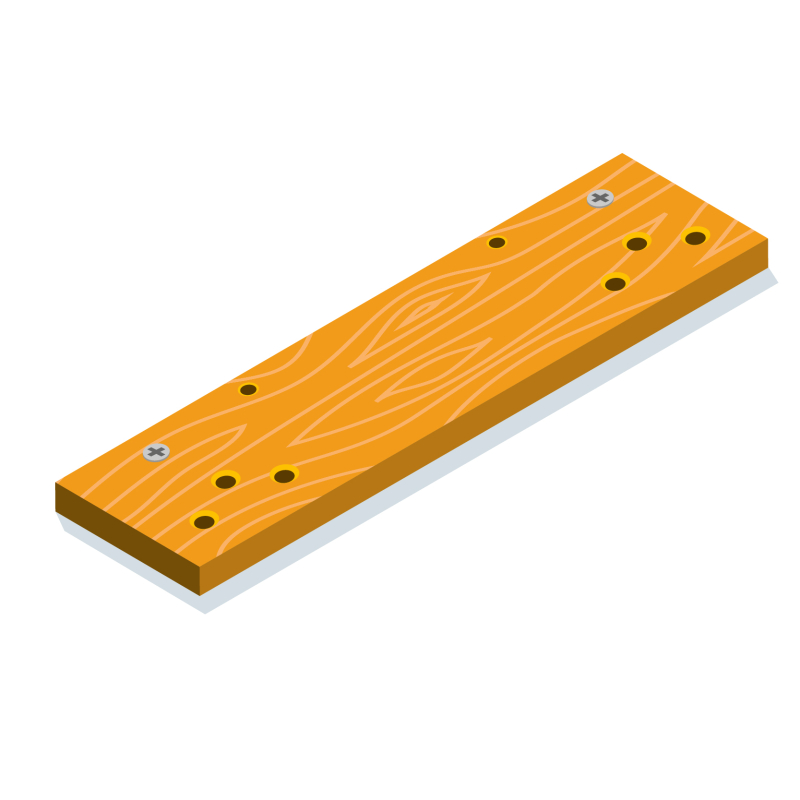

La fabrication de cet accessoire (25 cm de hauteur x 5,5 cm de largeur x 5 cm d’épaisseur) lui a pris une trentaine de minutes. Les entraxes pour les perçages sont cotés pour une serrure axe 50, soit une des plus courantes. Le chef de chantier a tenu compte de la pente due aux champs dégraissés des portes avec un côté à 50 et l’autre à 52.
Sans gabarit, l’opérateur utilisait une équerre, un stylo et le coffre de serrure pour tracer les points de perçage en amont de l’opération. Ce mode opératoire exige une certaine précision qui peut nécessiter de se positionner à genoux devant la porte. La durée de la tâche était de 1 min 30 s.
Avec le gabarit, le salarié pose son gabarit en haut de la têtière et préperce les trous pour la serrure. Il change ensuite de forêt et termine le perçage. L’opération complète prend 40 secondes.

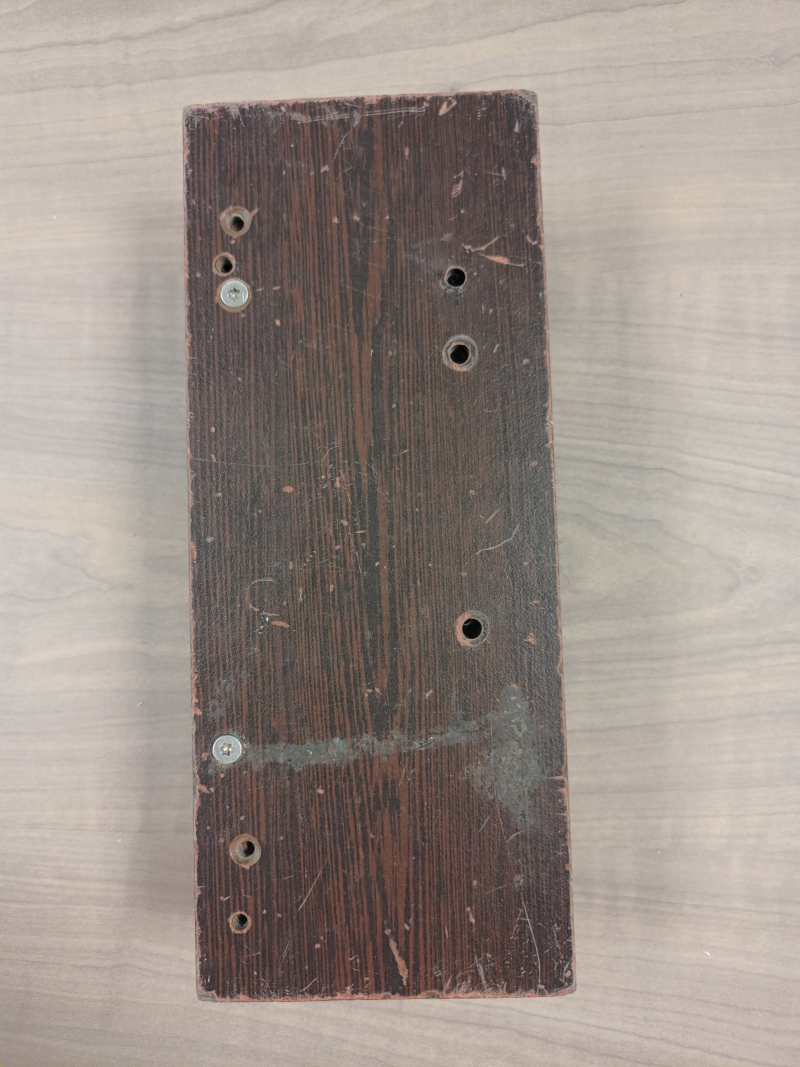

Vue d'une face du gabarit pour serrure axe 50

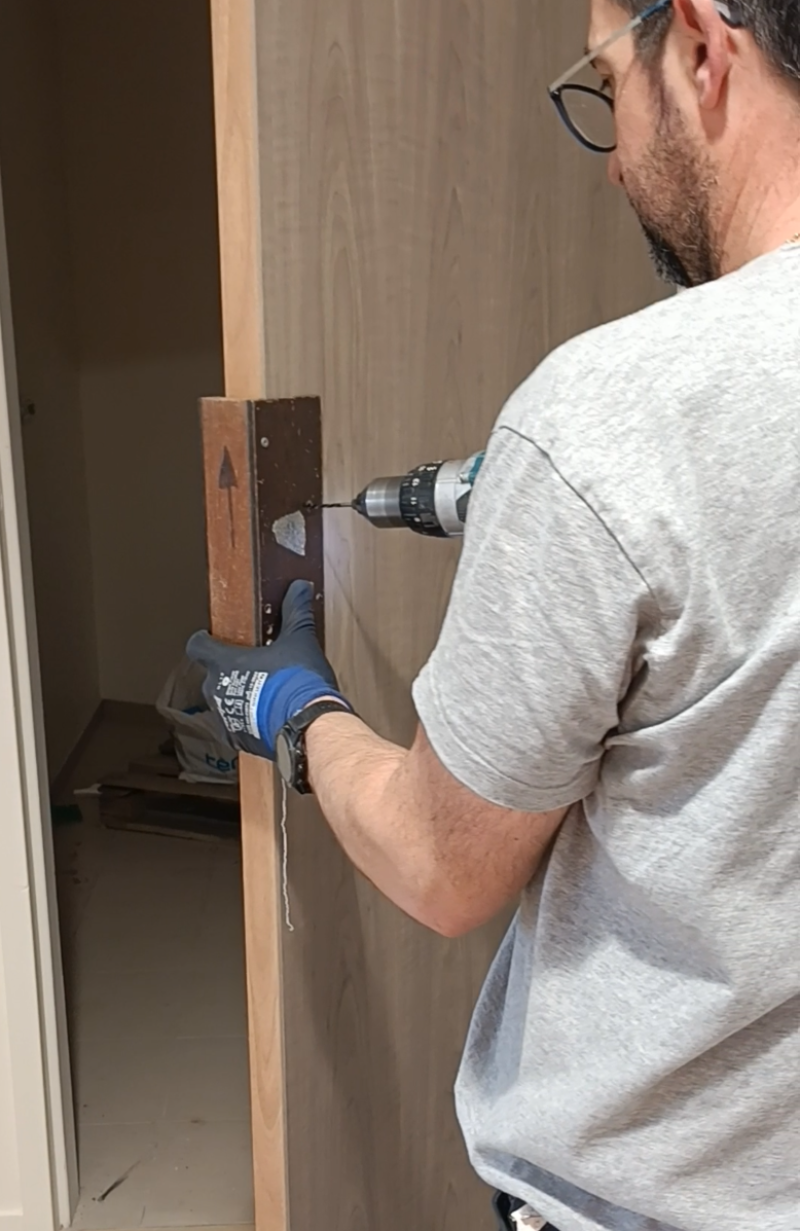

Le perçage avec gabarit s'opère debout.

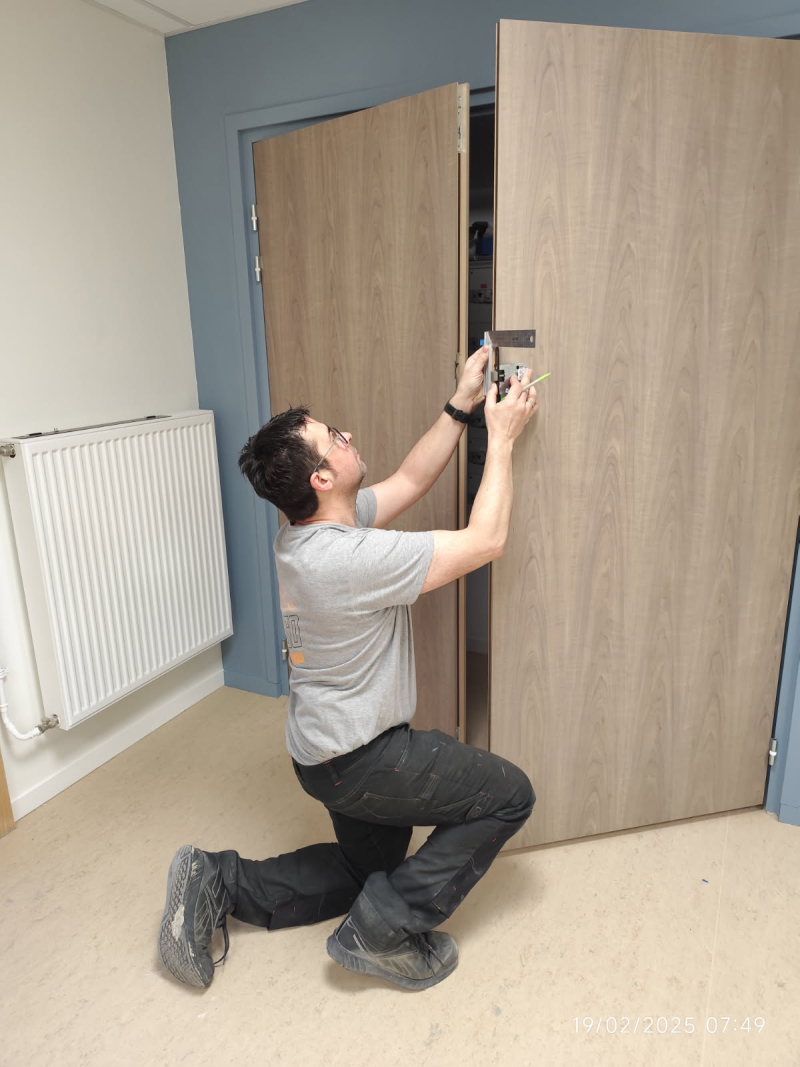

Sans gabarit, le traçage et le perçage se réalisaient en position agenouillée.
