Manutentionner des panneaux-sandwich et des bacs acier avec un palonnier le levage
Afin de poser rapidement et facilement des panneaux-sandwich ou des bacs acier, une entreprise de charpente bois, charpente métallique et de couverture-bardage loue un palonnier de levage par le vide. Ce système facilitant leur manutention, les compagnons travaillent en sécurité et dans de meilleures conditions.
Date de mise à jour : 20 mars 2020
Impact en prévention
Grâce au palonnier, le port de charge pour les opérateurs est réduit ainsi que le risque de chute de hauteur.
Simplifier la manutention de panneaux-sandwich sur toiture à l’aide d’un palonnier de levage par le vide
Après la démonstration convaincante de la société qui commercialise l’équipement, cette entreprise a décidé de louer un palonnier de levage par le vide afin de poser rapidement et facilement des panneaux-sandwich. Pour couvrir une surface de 1 200 m² à deux pentes en panneaux-sandwich, elle peut dorénavant approvisionner le chantier avec des panneaux de 12,30 m. Auparavant, elle devait poser sur toiture des panneaux de 6,30 m à l’aide d'un télescopique ou d'une grue afin de les acheminer à hauteur, les panneaux de 12,30 m étant trop lourds à retourner au sol.
Avant
Le recours à un télescopique ou une grue pour approvisionner les panneaux sur toiture
Les panneaux-sandwich étaient approvisionnés et posés à hauteur sur toiture à l’aide d’un télescopique ou d’une grue. Trois salariés étaient requis sur la toiture pour la manutention des panneaux.
Le film de protection des matériaux était enlevé en hauteur car les fourches du télescopique rendaient cette opération impossible au sol. Le retrait des accessoires de levage et la fixation des matériaux pouvaient exposer les salariés aux risques d'écrasements et de coupures. Ceux-ci restaient, par ailleurs, inoccupés le temps de recevoir le panneau suivant.
Après

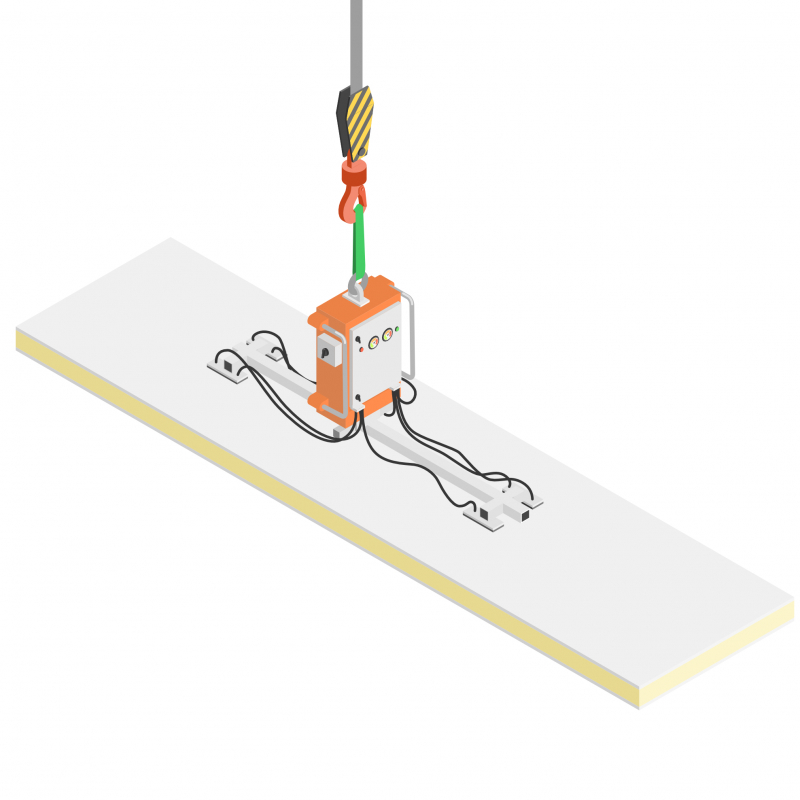

Une manutention des panneaux plus efficace avec un palonnier de levage
Les panneaux sont approvisionnés à l’aide d'un palonnier de levage. Un salarié est au sol pour accrocher le palonnier à la grue et seulement deux sont présents sur la toiture : un salarié guide le panneau et le second le positionne. Une fois en place, seul le système de ventouses doit être enlevé.
Pendant que le grutier descend le palonnier, les deux salariés vissent les panneaux jusqu'à réception du suivant.
Le palonnier par levage permet d’approvisionner le chantier avec des panneaux-sandwich de 12,30 m au lieu de 6,30 m auparavant.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque secondaire
Chute de hauteur
Impact qualité et RSE
Qualité
L’utilisation de panneaux de plus grande longueur réduit le nombre de raccords, ce qui permet une finition plus esthétique et limite les risques de fuite.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère plus de 1,07 euro de gains.
Retour sur investissement
L’investissement est immédiat.
Bilan par salarié/an
L’économie par salarié s’élève à 4 273 euros chaque année.
Économie réalisée
L’économie globale est de 17 090 euros (gains - coûts).
Bilan économique
- Période envisagée : 1 an
- Effectif concerné : 4 personnes
Avec l'utilisation de cet équipement, moins de salariés sont mobilisés pour les manutentions : l'entreprise devient donc plus compétitive.
Comme elle peut poser des panneaux plus longs, elle a moins besoin de réaliser de joints d’étanchéité et d’acheter des recouvrements et des panneaux.
Coût
| Achats |
226 320 € |
| Installation |
549 € |
| Production |
2 760 € |
| Total Coûts | 229 629 € |
Gains
| Achats |
232 480 € |
| Production |
14 239 € |
| Total Gains | 246 719 € |
Coût
|
Achats 226 320 € Panneaux 12,30m/1m pour une surface de 1200m² 226 320 € |
|
Installation 549 € Transport Clad Boy 360 € Transport Clad Boy 189 € |
|
Production 2 760 € Location Clad Boy sur 4 jours 2 640 € Temps de mise en place du Clad Boy sur l'engin 120 € |
|
Total Coûts 229 629 € |
Gains
|
Achats 232 480 € Panneaux 6,30 m x 1 m pour une surface de 1200 m² 231 840 € Joints d'étanchéité pour un recouvrement de 30 cm des panneaux de 6,30 m x 1 m 640 € |
|
Production 14 239 € Manutention 13 440 € Joints d'étanchéité pour un recouvrement de 30cm des panneaux de 6,30mx1m 799 € |
|
Total Gains 246 719 € |
