Solution
Optimiser la coupe et le façonnage des armatures avec une solution automatisée
Pour optimiser le façonnage des barres d'acier, une entreprise investit dans un banc de coupe et de cintrage automatisé. Associée à un nouveau système d'approvisionnement, la solution réduit les manutentions manuelles que les opérateurs doivent effectuer, tout en améliorant leur productivité.
Date de mise à jour : 21 nov. 2022
Impact en prévention
L'utilisation du banc de coupe et de façonnage automatisé améliore sensiblement les conditions de travail des salariés de l'atelier. Avec le nouveau système d'approvisionnement, les manutentions manuelles des barres d'acier ont été quasiment supprimées : désormais, les opérateurs n'ont qu'à tirer les barres positionnées sur le chemin de roulement pour les positionner sur le combiné.
Avec cette nouvelle machine, les opérateurs peuvent contrôler les opérations depuis un poste de commandes déporté, ce qui réduit leur exposition au risque d'écrasement lors du façonnage.
Le façonnage des barres d'acier plus sûr et plus efficace
Cette entreprise décide de modifier son process de façonnage des barres d'acier via l'achat d'une nouvelle machine. Avant, le façonnage se faisait sur deux postes : les opérateurs devaient amener les barres d'acier d'abord sur le banc de coupe puis, une fois les armatures coupées à bonne dimension, sur la cintreuse. L'approvisionnement se faisait de façon manuelle depuis les racks de stockage des bottes d'armatures.
L'entreprise investit dans un combiné qui permet de grouper ces deux postes de travail en un. Le banc de coupe et de cintrage sont associés à un nouveau système d'approvisionnement. Il suffit désormais de sélectionner les barres d'acier pour qu'elles tombent sur un chemin de roulement qui les emmènent jusqu'à la pince du combiné. Ensuite, tout se réalise de manière mécanisée : la machine assure la mesure, la coupe et le cintrage des barres.
Doublement de la productivité sur le poste de coupe et de façonnage
Avec cette nouvelle méthode de fabrication, les opérateurs ont beaucoup moins de manutentions manuelles à réaliser. L'entreprise est gagnante en termes de prévention mais aussi de performance : la solution permet de doubler la productivité sur le poste de coupe et de façonnage des barres d'acier.

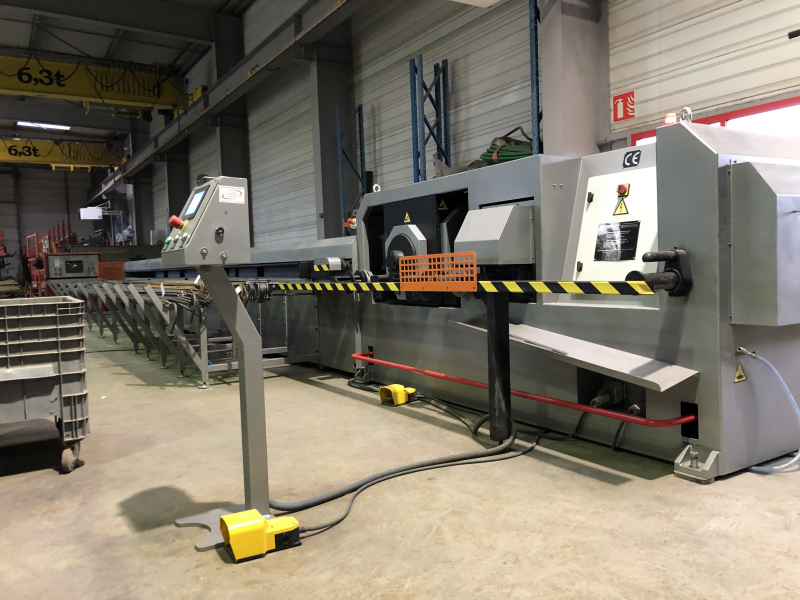

Avec le nouvel équipement, les barres d'acier ripent sur un chemin de roulement desservant directement le banc de coupe et de façonnage.
Le banc de coupe et de cintrage automatisé testé sur un chantier
Avant
Un travail morcelé sur deux postes
Les barres d'aciers devaient être tirées des bottes stockées sur des racks selon leur diamètre : elles étaient ensuite déposées sur le banc de coupe puis façonnées sur un second poste de travail à l'aide d'une cintreuse. Une fois cintrées, il fallait à nouveau les reprendre manuellement pour les conditionner.
Après
Un poste de travail unique et mécanisé
Une seule machine assure la découpe et le cintrage des barres d'acier. L'approvisionnement se fait essentiellement par des moyens mécaniques : les barres d'acier ripent sur le chemin de roulement qui dessert directement le banc de coupe et de façonnage.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque secondaire
Ecrasement
Impact qualité et RSE
Qualité
La qualité du façonnage est améliorée grâce à la mécanisation.
Développement personnel
Une formation dédiée permet de faire monter en compétence le personnel.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 2,66 euros de gains.
Retour sur investissement
2 ans et 8 mois sont nécessaires pour que l’investissement soit amorti.
Bilan par salarié/an
Le gain par salarié s’élève à 3 770 euros par an.
Économie réalisée
L’économie globale est de 90 484 euros (gains - coûts).
Bilan économique
L'utilisation du banc de coupe et de façonnage automatisé est une opération intéressante au plan économique pour l'entreprise. En divisant de moitié les temps de manutention, la solution permet de multiplier par deux la productivité sur le poste. L'investissement de départ est amorti en moins de 3 ans.
Coût
| Achats |
49 000 € |
| Formation |
5 340 € |
| Installation |
304 € |
| Total Coûts | 54 644 € |
Gains
| Achats |
10 000 € |
| Production |
135 128 € |
| Total Gains | 145 128 € |
Coût
|
Achats 49 000 € Achat d'un combiné de coupe et façonnage avec un dispositif de stockkkage des barres acier 47 500 € Achat d'un compresseur 1 500 € |
|
Formation 5 340 € Formation pour l'utilisation du combiné de coupe et de façonnage 4 200 € Coût de non-productivité des opérateurs pendant la formation 1 140 € |
|
Installation 304 € Réaménagement de l'espace de l'atelier 304 € |
|
Total Coûts 54 644 € |
Gains
|
Achats 10 000 € Achat du banc de coupe, de la cintreuse et des racks de stockage 10 000 € |
|
Production 135 128 € Gain de production sur le poste de travail 135 128 € |
|
Total Gains 145 128 € |
