Impact en prévention

    La pose des garde-corps définitifs au démarrage du chantier permet d'améliorer très sensiblement la sécurité sur le chantier. En garantissant des protections collectives à l'ensemble des entreprises intervenantes, la solution supprime le risque de chute de hauteur pendant toute la durée du chantier. Les salariés peuvent travailler sans équipement de protection individuelle anti-chute, et dans de meilleures postures. Ils sont aussi moins soumis au stress, ce qui réduit les risques psycho-sociaux associés au chantier.

    Pose de garde-corps définitifs : sécuriser l'intégralité des travaux en toiture

    Sur ce chantier de rénovation d'ampleur - 39 bâtiments de logements dont 4 dotés de toitures terrasses - le maître d'ouvrage (OPH 32) a sollicité le maître d’œuvre, le coordonnateur sécurité protection santé (CSPS) et l'entreprise générale pour optimiser les actions de prévention. Le souhait commun a été de favoriser les protections collectives, suivant les principes généraux de prévention.

    Pour les 4 bâtiments dotés de toitures terrasses, cet objectif s'est concrétisé par la mise en place de garde-corps définitifs avant toute intervention en toiture. Cela a impliqué une évolution de l'organisation du chantier. La plupart du temps, les travaux d'étanchéité sont réalisés avec des garde-corps provisoires, pour permettre l'installation des protections définitives une fois les isolants positionnés en toiture.

    De nouvelles platines de fixation pour les garde-corps

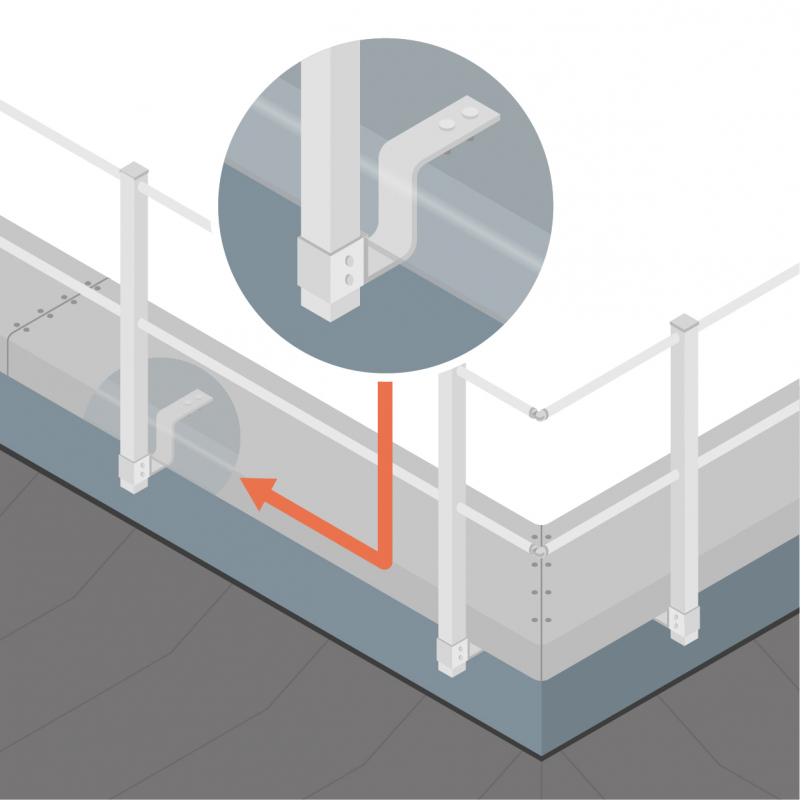

    La solution technique retenue repose sur l'utilisation de nouvelles platines de fixation pour les garde-corps. Ces sabots en Z se placent sous la couvertine et permettent de mettre en place le complexe d’étanchéité sans contrainte.

    Leur conception permet une pose rapide et simple grâce à la fixation de la main courante par un système par pince queue d’aronde et l’emboitement de la sous-lisse avec embout rétreint. Ces sabots s'adaptent à des épaisseurs d'isolants entre 70 et 160 mm.

    La solution permet d'améliorer immédiatement les conditions de travail des salariés, notamment ceux œuvrant sur l'étanchéité. Elle optimise aussi la productivité du chantier en supprimant plusieurs étapes intermédiaires, à commencer par la pose des garde-corps provisoires.

    Avant

    Des protections collectives installées en cours de chantier

    Au démarrage du chantier, les travaux d’étanchéité de la toiture étaient réalisés avec des gardes corps provisoires par pince à patin sur les acrotères, installés depuis une nacelle par l’entreprise d’étanchéité.

    Il fallait ensuite déposer ces protections pour permettre la réalisation des couvertines par l’entreprise d’ITE . Les garde-corps ont été enlevés par l’entreprise d’ITE depuis leur échafaudage et stockés sur la toiture.

    Puis des points d’ancrage répartis sur les édicules béton existants ont dû être installé pour évacuer le matériel et les déchets par l’étancheur. Ce n’est qu’alors que l’entreprise en charge du lot serrurerie procédait à la pose des garde-corps définitifs auto-stable avec des EPI anti-chute.

    Après

    Des protections collectives installées dès le début du chantier

    Le chantier démarre par la mise en place des points d'ancrage sur les édicules béton existants au centre de la toiture terrasse. Les garde-corps définitifs sont ensuite acheminés par chariot élévateur, et installés par l'entreprise de serrurerie (avec EPI anti-chute). Les travaux d'étanchéité démarrent avec le bénéfice des protections collectives : les sabots Z sont adaptés pour se fixer sur l’acrotère en-dessous de la couvertine, et leur forme s'adapte à l'épaisseur d'isolant choisie.

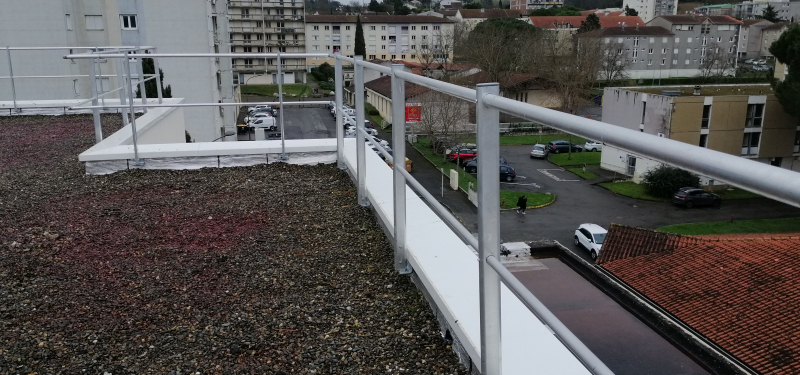

    Fixer des garde-corps Fixation des garde-corps définitifs avant les travaux sur la toiture-terrasse.

    Impact sur les risques

    Impact qualité et RSE

    Développement durable
    La solution diminue le temps d'intervention du chariot élévateur pour les phases d'approvisionnement des garde-corps provisoires, puis d'évacuation des déchets.

    Performance de cette solution

    Rendement (gains / coûts)

    Pour 1 euro investi, cette solution génère 1,49 euro de gains.

    Retour sur investissement

    Non applicable

    Bilan par salarié/an

    Le gain par salarié s’élève à 524 euros par an.

    Économie réalisée

    L’économie globale est de 7 329 euros (gains - coûts).

    Bilan économique

    • Durée envisagée : 6 mois
    • Effectif concerné : 14 personnes

    La pose des garde-corps définitifs au démarrage du chantier permet d'améliorer la productivité générale du chantier. Le temps de pose des platines Z est certes deux fois plus important pour les modèles de garde corps courants. Mais la méthode génère des gains encore plus importants grâce à la suppression des coûts d'installation et de dépose des gardes corps provisoires, et par une meilleure productivité des salariés qui travaillent avec des protections collectives, sans devoir porter des EPI anti-chute.

    Coût

    Achats

    7 697 €

    Production

    7 308 €

    Total Coûts

    15 005 €

    Gains

    Achats

    15 030 €

    Production

    7 304 €

    Total Gains

    22 334 €

    Coût

    Achats

    7 697 €

    Achat des garde-corps définitifs sur platine Z

    7 014 €

    Fixations spécifiques des garde-corps sur platine Z

    683 €

    Production

    7 308 €

    Pose des garde-corps définitifs (platine Z galvanisée, lisse et sous-lisse)

    7 308 €

    Total Coûts

    15 005 €

    Gains

    Achats

    15 030 €

    Achat des garde-corps définitifs traditionnels (autoportant sur plots)

    15 030 €

    Production

    7 304 €

    Location de la nacelle pour la pose des garde-corps provisoires

    400 €

    Temps de pose des garde-corps provisoires

    1 680 €

    Approvisionnement des garde-corps et des matériels depuis un chariot élévateur

    1 650 €

    Pose des garde-corps définitifs autoportant sans plinthe

    3 574 €

    Total Gains

    22 334 €
