Impact en prévention

    L’utilisation d’une station robotisée réduit les risques liés aux circulations sur le chantier lors des prises de cotes et des implantations, Les compagnons sont notamment moins exposés aux chutes de plain-pied.

    Autre facteur d’amélioration des conditions de travail : la diminution des reprises d’ouvrage liées aux erreurs de positionnement. Moins de reprises signifie moins d’exposition aux vibrations, au bruit et aux poussières. Les compagnons ont moins de postures inconfortables génératrices de TMS et le stress dû au risque d’erreurs d’implantation diminue également.

    Une station robotisée pour retrouver sur chantier la précision du BIM

    De plus en plus utilisée en phase de conception des chantiers, la modélisation des données du bâtiment (BIM) fournit aux acteurs du chantier des plans précis au millimètre. L’enjeu est de retrouver cette précision en phase d’exécution, notamment pour les réservations et les incorporations pour le passage des gaines techniques.

    Les stations robotisées sont une solution pour exploiter la maquette numérique sur le chantier. Elles associent un scanner et une tablette, ce qui permet à l’opérateur de positionner précisément l’incorporation à l’emplacement prévu.

    Une amélioration du travail et des conditions de travail

    L’utilisation d’une station robotisée évite aux compagnons des reprises d’incorporations qui génèrent des nuisances telles que bruit, vibrations et postures inconfortables, et du stress, d’où un gain en prévention. La solution apportant plus de précision, la qualité des ouvrages s’améliore, la productivité augmente, car la mise en place des incorporations est plus rapide et plus précise, malgré le temps de préparation nécessaire à l’installation de la station robotisée.

    Avant

    Un positionnement des incorporations sans robot

    Le tracé des réservations et incorporations effectué sur le chantier d’après la lecture des plans papier était moins précis.

    Le nombre d’erreurs de positionnement était plus élevé, ce qui était une source de stress pour les compagnons qui devaient reprendre le travail effectué.

    Après

    La précision de l’implantation sur le chantier grâce au robot

    Les stations robotisées permettent d’implanter les incorporations en suivant les données BIM, avec la précision de la maquette numérique.

    Les erreurs devenant très rares, le nombre de reprises est quasi nul. L’entreprise y gagne en termes de qualité et de productivité du chantier, tandis que les compagnons voient leurs conditions de travail s’améliorer.

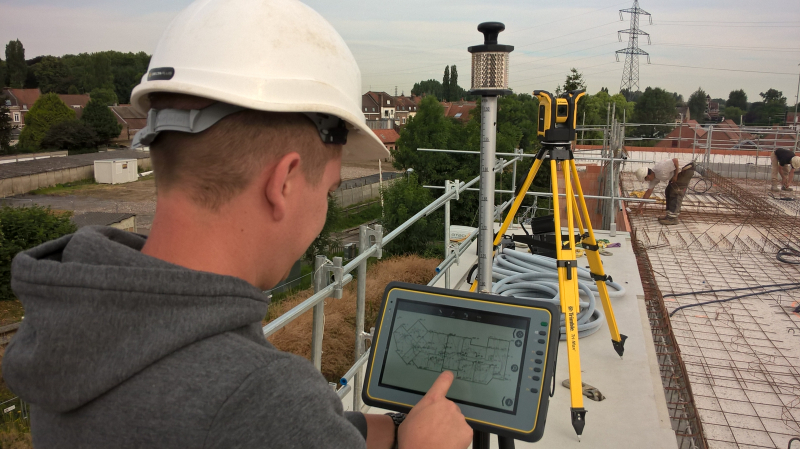

    Robot sur le trépied et la tablette de positionnement de l'incorporation La station associe un scanner robotisé sur trépied et une tablette de positionnement qui guide le compagnon.

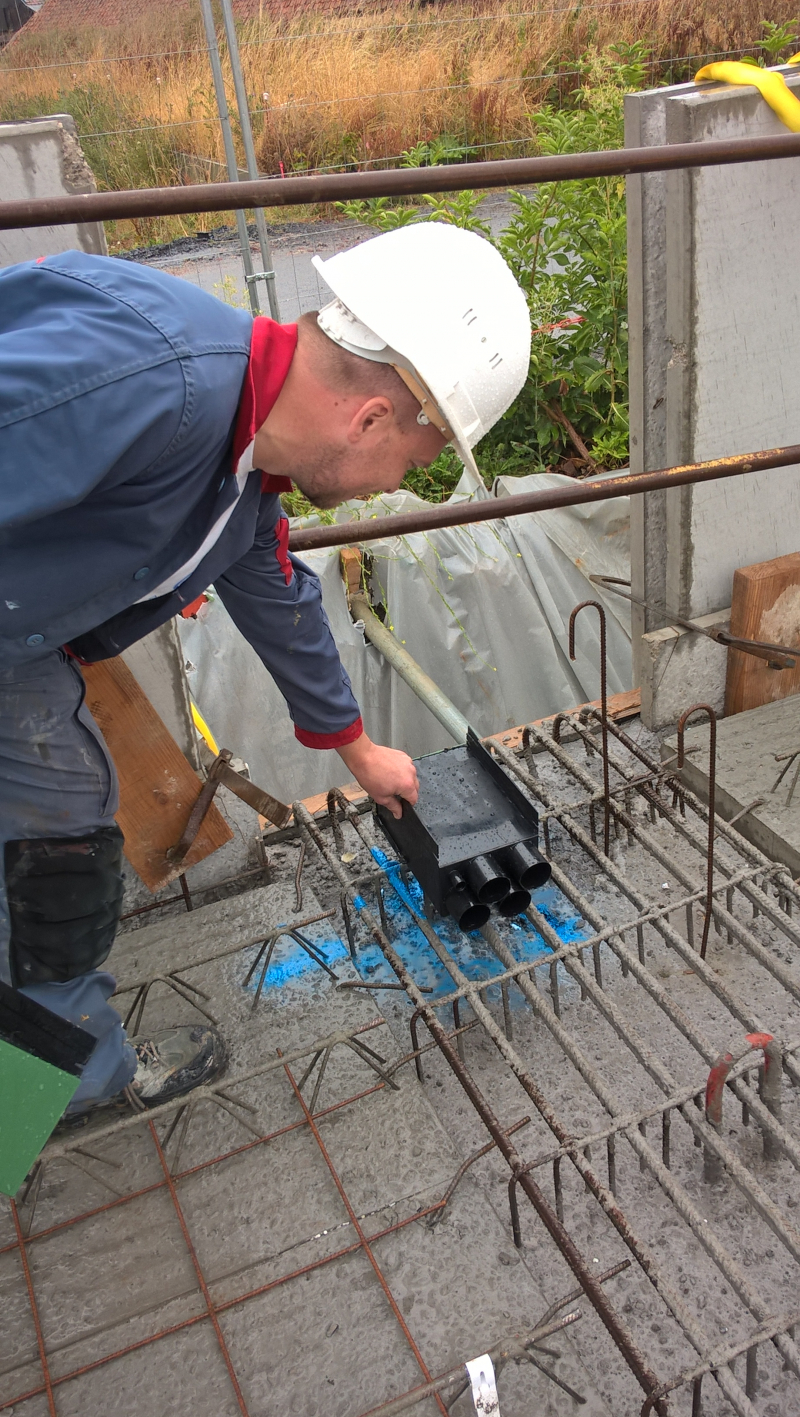

    L'incorporation en place Grâce aux données de la station robotisée, l'incorporation est positionnée conformément aux données BIM.

    Impact sur les risques

    Impact qualité et RSE

    Qualité
    La qualité du chantier croît grâce à la meilleure précision des implantations.
    Développement durable
    La diminution des erreurs qui étaient dues à l’imprécision des implantations impacte directement la quantité de déchets émis.
    Développement personnel
    Les compagnons sont formés à l’utilisation de nouvelles techniques et acquièrent de nouvelles compétences.

    Performance de cette solution

    Rendement (gains / coûts)

    Pour 1 euro investi, cette solution génère 1,65 euro de gains.

    Retour sur investissement

    Un an et quatre mois sont nécessaires pour que l’investissement soit amorti.

    Bilan par salarié/an

    Le gain par salarié s’élève à 1 028 euros par an.

    Économie réalisée

    L’économie globale est de 41 119 euros (gains - coûts).

    Bilan économique

    • Durée envisagée : 4 ans
    • Effectif concerné : 10 personnes

    Le bilan économique lié à l’achat d’une station robotisée pour implanter les incorporations est positif. L’amélioration des conditions de travail est réelle. L’entreprise renvoie une image d’innovation à ses clients et ses partenaires. Le niveau de qualité ainsi que les gains de productivité augmentent.

    Coût

    Décision

    200 €

    Achats

    19 929 €

    Formation

    1 960 €

    Production

    41 252 €

    Total Coûts

    63 341 €

    Gains

    Production

    29 160 €

    Qualité

    75 300 €

    Total Gains

    104 460 €

    Coût

    Décision

    200 €

    Temps de réflexion et de recherche du matériel

    200 €

    Achats

    19 929 €

    Achat de la station robotisée

    18 329 €

    Assurance de la station robotisée

    1 600 €

    Formation

    1 960 €

    Formation des techniciens du bureau d’études à la programmation

    252 €

    Formation des compagnons à la programmation

    1 300 €

    Formation des techniciens du bureau d’études et des compagnons à l’installation de la station robotisée et à l’implantation des boîtes d’incorporation

    408 €

    Production

    41 252 €

    Préparation des positionnements en fonction des plans par le bureau d’études

    8 064 €

    Programmation des boîtes d’incorporation sur le plan

    15 876 €

    Téléchargement des plans sur la tablette

    2 822 €

    Installation du robot sur chantier et mise en fonction

    14 490 €

    Total Coûts

    63 341 €

    Gains

    Production

    29 160 €

    Temps gagné grâce à l’implantation plus précise des boîtes et à la réduction des reprises

    29 160 €

    Qualité

    75 300 €

    Baisse des reprises liées aux problèmes d’implantation (burinage de la dalle béton, remplacement des incorporations…)

    64 800 €

    Location moins fréquente du perforateur/burineur utilisé pour les reprises

    6 000 €

    Achat moins fréquent des boîtes de remplacement

    4 500 €

    Total Gains

    104 460 €
