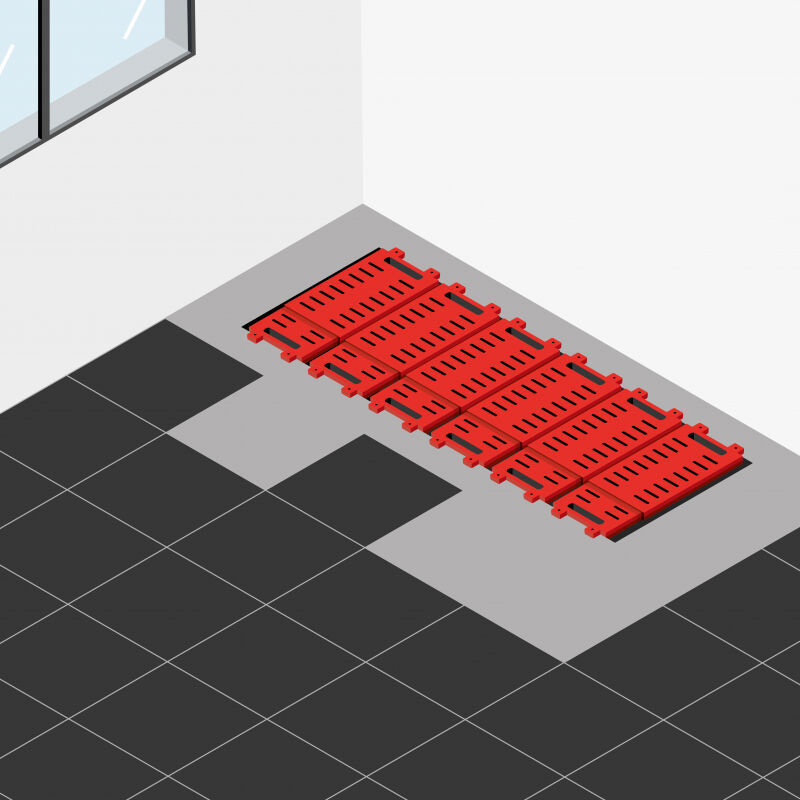

Protéger les petites trémies verticales pour réseaux d’eau sanitaire

Dès la phase de conception du bâtiment, un plan précis des gaines techniques et tuyaux doit permettre de réduire au maximum les dimensions des réservations dans les dalles.

Cette phase vise à réduire les situations inconfortables lors des travaux de calfeutrement et à protéger les travailleurs contre le risque de chute.

Plutôt qu’une grande trémie intégrant l’ensemble des conduits, faire passer chaque élément traversant dans les dalles est la meilleure solution.

De nombreux corps d’état interviennent durant la mise en œuvre et l’enlèvement des trémies. Dans ce cadre, le rôle du coordonnateur SPS (sécurité et protection de la santé) est essentiel pour coordonner les mesures de prévention adaptées aux différents types de trémies utilisées sur le chantier.

Pour protéger les trémies, on peut utiliser des boîtes tronconiques, en forme de bouchon (en bois, métal ou matériaux composites), que l’on pose sur le coffrage du plancher avant le ferraillage.

Les emplacements et les dimensions sont préalablement étudiés en fonction du passage des canalisations.

Les munir de dispositifs magnétiques quand elles sont positionnées sur des plaques à supports métalliques (bancs de prédalles par exemple). Lors de la mise en place des gaines et tuyaux, décoffrer ces bouchons à partir du plancher supérieur, puis calfeutrer les espaces résiduels.

Les réservations peuvent être préfabriquées dans la prédalle avec des fourreaux en tôle ou PVC maintenus par un gabarit métallique présentant les caractéristiques d’une gaine technique.

Pour les bancs de prédalles, ces réservations peuvent être réalisées avec des supports en béton.

Poser les plaques-supports et leurs fourreaux sur le coffrage du plancher avant le ferraillage.

Les emplacements et les dimensions sont préalablement étudiés en fonction du passage des canalisations.

Les dallettes préfabriquées sont une variante de ces gabarits. Elles intègrent les réservations des tuyaux et les armatures en attente destinées à leur ancrage sur les quatre côtés.

Cette solution comprend l’emprise totale des gaines et tuyaux prévus.

Aménager une signalisation sur le chantier, les efforts d’appui des coffrages pouvant facilement les enfoncer.

Le passage des conduits est réalisé dans un deuxième temps, par carottage, au moyen d’une scie cloche.

Le carottage permet des implantations précises. Les diamètres de percement adaptés limitent la phase de calfeutrement.

S’assurer au préalable qu’il n’y a pas de réseaux noyés (électriques ou autres) dans la zone d’implantation.

Aménager une signalisation à l’étage inférieur afin de prévenir la chute de l’élément béton scié.

Installer une protection sur la réservation (en contreplaqué cloué par exemple) si les travaux de pose des conduits ne suivent pas immédiatement le carottage.

Utiliser des équipements adaptés à la découpe béton (pour limiter la transmission de vibrations). Prévoir une arrivée d’eau (pour réduire l’émission de poussières) et d’électricité au poste de travail.

Port obligatoire de protections auditives adaptées.

Les produits biodégradables : utilisés par les électriciens et les plombiers pour protéger les terminaisons de gaine dans les dalles, ils peuvent être appliqués en traversée de dalle si leur résistance à la compression est forte. La plupart du temps, les réservations sont réalisées à l’aide de boîtes constituées de panneaux en carton alvéolaire à réseau nid d’abeille, entre deux feuilles de carton et enveloppés de film polyéthylène.

Les fourreaux de gaine (en PVC, aluminium…) : bouchés en partie supérieure, ils sont appliqués en traversée de dalle. Leur diamètre légèrement supérieur au conduit définitif permet un positionnement précis.

Ces éléments sont réalisés sur mesure et insérés dans l’épaisseur du plancher.

Les positionner précisément sur le coffrage du plancher avant le ferraillage, ou dans des dallettes préfabriquées.

Prévoir une phase de calfeutrement après enlèvement.

Étaiements et supports de coffrages

Le plan d’étaiement doit prévoir l’évitement de la protection de trémie.

Si c’est impossible, l’obturation de trémie doit pouvoir absorber les efforts transmis par les appuis de coffrage (stabilisateurs de banche, pied d’étaiement de coffrage de plancher, etc.). À défaut, prévoir des supports d’appui pour reprendre ces efforts.

Enlèvement des trémies

Le plan particulier de sécurité et de protection de la santé (PPSPS) établit le mode opératoire de débouchage, de calfeutrement des trémies et de mise en place des conduits (à défaut, la fiche de tâche remise au chantier).

En raison de la forte coactivité durant cette phase, le coordonnateur sécurité et protection de la santé (CSPS) définit l’organisation et les moyens assurant une protection permanente. Il l’intègre dans le plan général de coordination (PGC) et harmonise les PPSPS des lots concernés.

Pour en savoir plus, téléchargez la fiche Prévention Protection des petites trémies - Gaines techniques (EC, EF, chauffage) et chutes EU, EV.
