Solution

Sécuriser l'accès au dôme des camions citernes avec une passerelle abattante

Pour faciliter et sécuriser le travail autour du trou d'homme des camions-citernes, une entreprise fait installer une passerelle abattante. Dotée de garde-corps et d'un platelage, l'installation sécurise les opérateurs tout en accélérant certaines opérations.

Date de mise à jour : 29 mars 2024

Impact en prévention

L'installation d'une passerelle abattante pour accéder au dôme des camions-citernes permet une amélioration immédiate des conditions de travail des personnels. L'opérateur dispose désormais d'une plate-forme sécurisée par des garde-corps et deux fois plus large (150 cm x 150 cm) que l'ancienne passerelle. Cette installation réduit fortement les postures inconfortables et le risque de chute de hauteur. L'utilisation du système d'arrêt de chute n'est plus nécessaire. La mise en place de la passerelle se fait manuellement mais sans effort grâce à un système de contrepoids d'équilibrage.

Un dispositif sûr et simple d'utilisation

A la demande et en concertation avec les membres de son CSE, l’entreprise a décidé de renforcer la prévention des risques, notamment de chute de hauteur, pour le personnel affecté à la zone des produits d’émulsion bitume. Le principal enjeu était de sécuriser les interventions sur le dôme des véhicules, comme l'empotage/dépotage, le chargement/déchargement, la prise d'échantillons ou encore le nettoyage du véhicule. Pour ces opérations, l'opérateur circule souvent sur une surface inclinée et/ou glissante pouvant entraîner des chutes de hauteur. Il est aussi fréquent que les échelles et garde-corps installés sur les citernes des clients ne soient pas pratiques d'accès ou non conformes.

Caractéristiques de la passerelle abattante

L’équipement choisi est conçu comme un équipement de barrière écluse avec platelage. Il est composé d’une passerelle abattante dotée de 4 marches, dont 3 marches mobiles, équipée d'un encorbellement de largeur et de profondeur 150 x 150 cm. L'installation se met en œuvre sans effort grâce à des contrepoids d'équilibrage. Un traçage au sol crée des repères pour l'arrêt des camions-citernes au droit de la structure de travail et de remplissage.

Grâce à cette solution, les salariés peuvent travailler sans risque de chute pour le remplissage des citernes. Les opérations de nettoyage se font aussi beaucoup plus rapidement, passant de deux jours de travail par an à une demi-journée seulement.

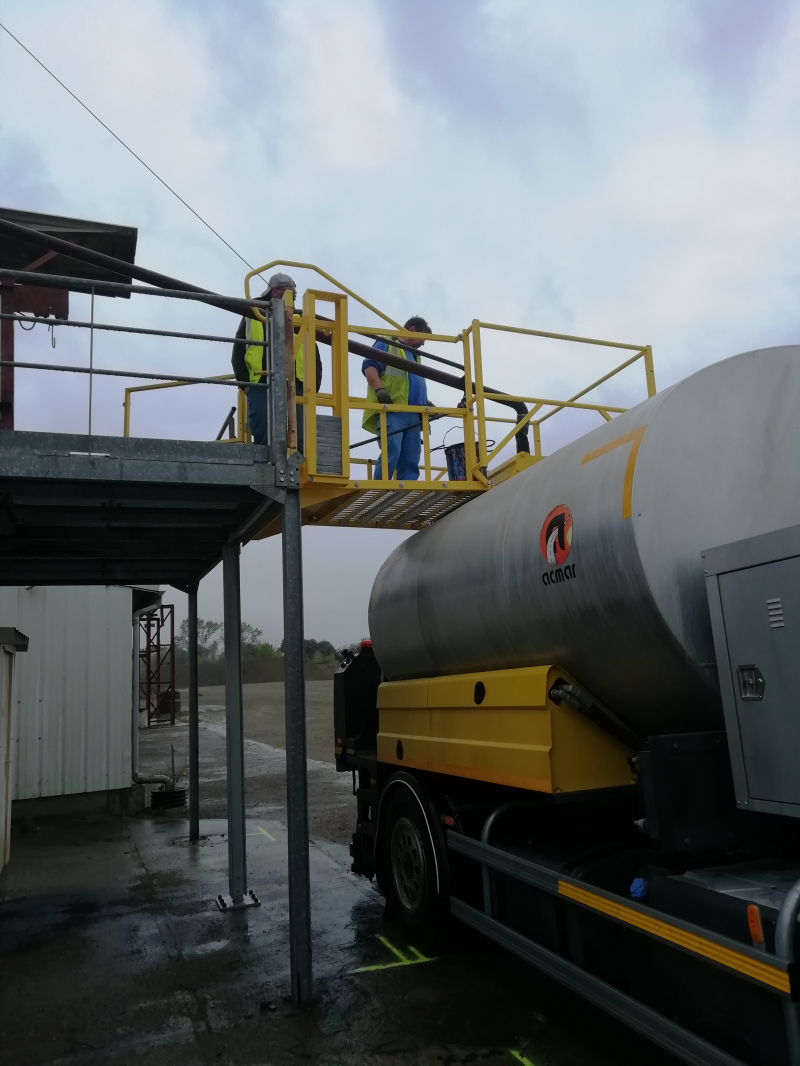

S16750_Passerelle_CamionCiterne Dotée de garde-corps et d'un platelage, la plate-forme permet au salarié de disposer d'un espace de travail de 150 x 150 cm.

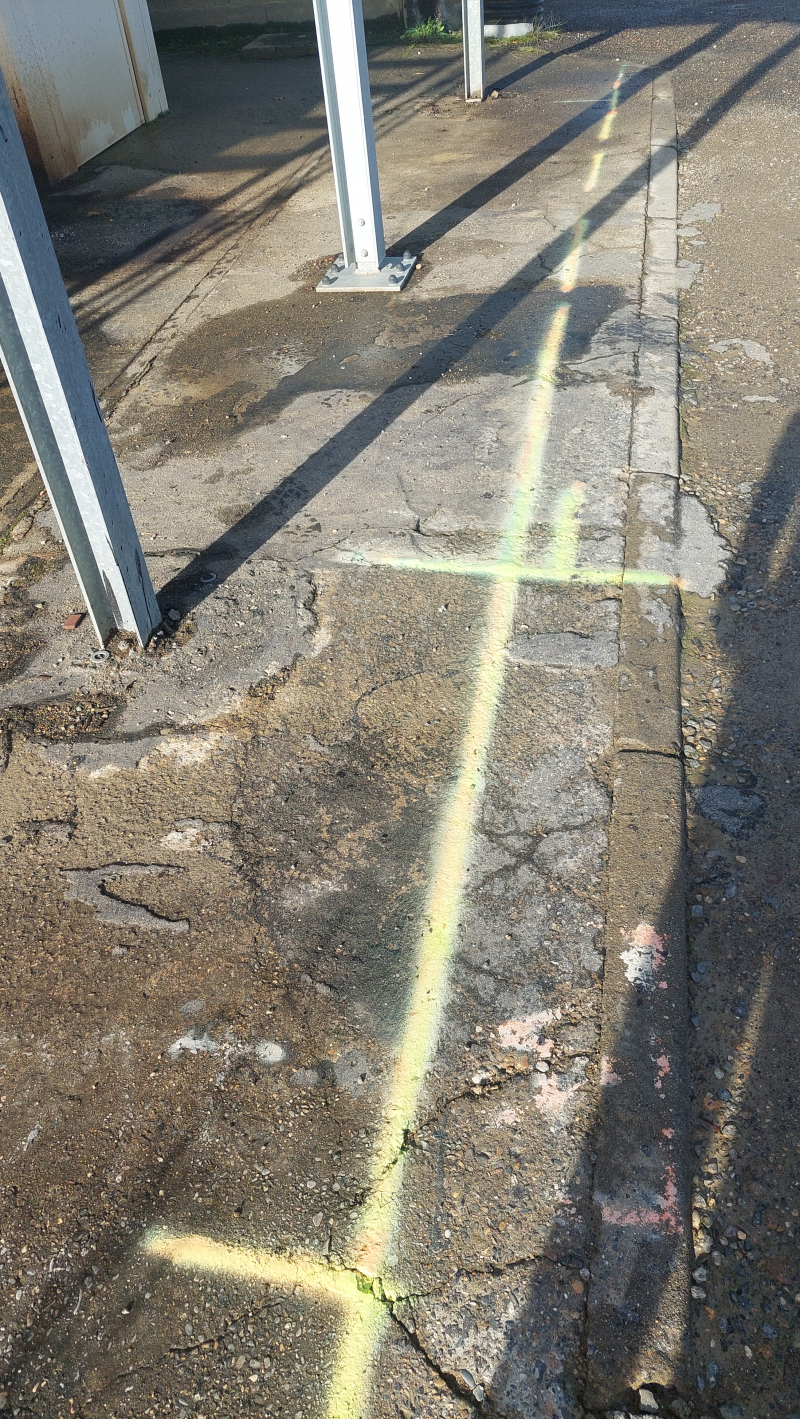

S16750_Passerelle_MarquageCamion Des marquages au sol aident les camions-citernes à se positionner sous la passerelle.

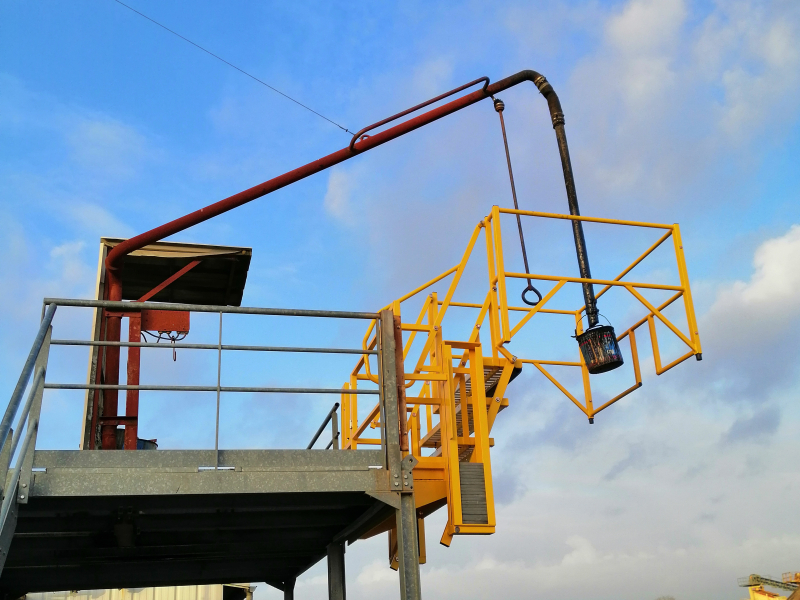

S16750_Passerelle_Repliée Après utilisation, la passerelle est repliée pour libérer l'espace sur les voies de circulation.

Avant

Une passerelle étroite

Pour accéder au dôme des camions-citernes, le salarié ne disposait que d'une passerelle métallique d'une largeur de 80 cm équipée d'un seul garde-corps. Pour sécuriser ses interventions, il devait utiliser un système d'arrêt de chute accroché sur une potence au dessus de lui. La passerelle était manœuvrée manuellement avec une manivelle pour la descente et la montée.

Après

Une véritable plate-forme de travail

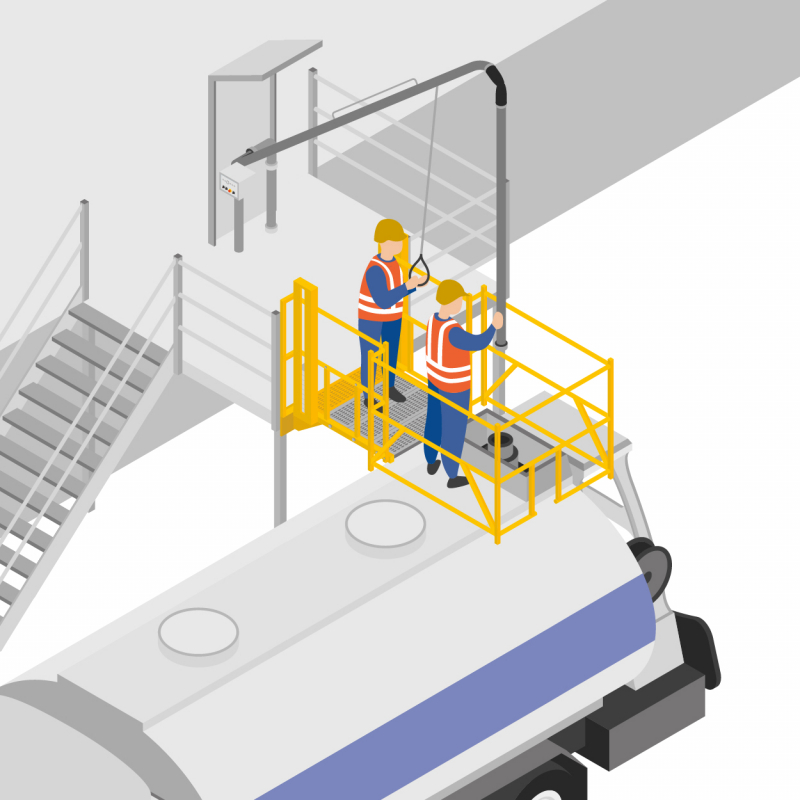

Après un renfort de la structure existante, une passerelle abattante avec garde-corps et platelage a été installée. Le système en acier galvanisé a été conçu comme une barrière écluse. Lorsqu'une citerne est présente sur le poste de travail, l'opérateur rabat la passerelle pour accéder au dôme sans risque de chute de hauteur. Des contrepoids d’équilibrage permettent une mise en place sans effort et sans risque de dégradation. Une fois le camion reparti, la passerelle abattante est repliée, ce qui permet de dégager les voies de circulation.

Impact sur les risques

Risque principal

Chute de hauteur

Risque secondaire

Atteintes musculaires et articulaires

Impact qualité et RSE

Développement durable

Consommation de produits débituminants divisée par deux, de 10 à 5 litres par an.

Performance de cette solution

Rendement (gains / coûts)

Pour 1 euro investi, cette solution génère 1,22 euro de gain.

Retour sur investissement

L’investissement est amorti en un peu plus de quatre ans.

Bilan par salarié/an

Le gain par salarié s'élève à 619 euros par an.

Économie réalisée

L’économie globale est de 3 095 euros (gains - coûts).

Bilan économique

Période envisagée : 5 ans
Effectif concerné : 1 personne

L'installation d'une passerelle abattante pour accéder au dôme des camions-citernes se révèle, à terme, rentable pour l'entreprise. Les coûts liés à l'équipement du poste de travail sont amortis en 4 ans, à raison d'une utilisation deux fois par jour, grâce aux gains de productivité sur les opérations de chargement et de nettoyage. Par sa simplicité mécanique et sa composition en acier inoxydable, cette structure pourra durer plus de 10 ans, estime l'entreprise.

Coût

Décision	1 000 €
Achats	7 050 €
Installation	5 800 €
Total Coûts	13 850 €

Gains

Production	14 280 €
Développement durable	2 665 €
Total Gains	16 945 €

Coût

Décision

1 000 €

Réalisation du cahier des charges

1 000 €

Achats

7 050 €

Achat de la passerelle abattante 4 marches

7 050 €

Installation

5 800 €

Renforcement de la structure existante par un charpentier métallique

1 500 €

Emballage et livraison de la passerelle

600 €

Montage de la passerelle

3 700 €

Total Coûts

13 850 €

Gains

Production

14 280 €

Gains de temps sur le remplissage des citernes internes et externes

14 280 €

Développement durable

2 665 €

Economies sur les produits de nettoyage du poste de travail et des citernes

265 €

Gains de temps sur le nettoyage du poste de travail et des citernes

2 400 €

Total Gains

16 945 €
