Travaux près d'une ligne électrique : une barrière virtuelle pour protéger les hommes et les matériaux
Dernière mise à jour le : 01/02/2023

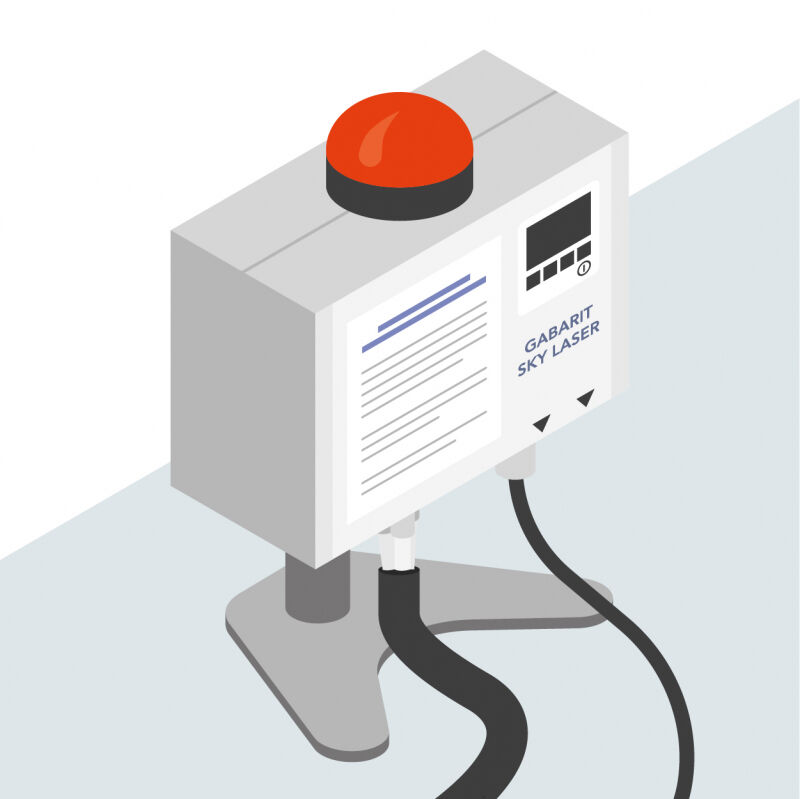

Le Gabarit Sky Laser est un équipement de surveillance de mouvements à proximité de zones particulièrement sensibles ou dangereuses. Grâce au déclenchement d’une alarme en cas de franchissement de la zone interdite par une personne ou un objet, il permet de stopper le mouvement et d’éviter tout contact avec la zone à protéger.
Principaux impacts prévention - sécurité
Risque électrique
Témoignages
'Ce dispositif permet de réduire mon stress quant au risque d'accrochage de la ligne 60 kV dès qu'on utilise un engin. Je dirai quand même qu'il reste complémentaire aux gabarits que nous avons mis en place également. A chaque prise de poste, nous réalisons un test à l'aide d'un manche à balais en bois pour vérifier que le dispositif fonctionne.'
Détails techniques
Détecter l'entrée d'un engin dans la zone de voisinage d'une ligne électrique de 60 000 volts
Sur un de ses chantiers, l’entreprise Razel-Bec – Agence Roussillon doit intervenir sous des lignes électriques aériennes de 60 000 Volts à proximité d’un poste source (réseau de transport géré par RTE). En plus des moyens de prévention traditionnels (gabarits) mis en place, elle a souhaité renforcer le dispositif de sécurité afin de pouvoir détecter instantanément l’entrée possible d’un engin dans la zone de voisinage de la ligne. Pour cela elle a loué, auprès de Kiloutou Kare, un équipement (Gabarit Sky Laser) fabriqué par la société Made.
Il s'agit d'un outil d'aide à la surveillance de périmètres et d’objets. Complémentaire à un balisage classique autour d’une zone de travaux située à proximité d’ouvrages dangereux (ligne électrique aérienne, transformateur sous tension, voies SNCF, autoroutes, …), il permet d’établir une barrière virtuelle en 2D horizontale ou verticale, selon le besoin.
Un faisceau laser infrarouge invisible pour protéger les zones
Cette surveillance est effectuée par un scrutateur laser qui emploie la télédétection dite « Lidar » (laser imaging detection and ranging = détection et estimation de la distance par laser). Le scrutateur laser actif est un système de détection bidimensionnel sans contact qui balaie une zone librement programmable.
Grâce à l'émission d'un faisceau laser infrarouge invisible, la détection est insensible aux lumières parasites, même en cas d'obscurité totale. Cette solution de détection laser fonctionne efficacement quelles que soient les conditions d’éclairage, la météo (brouillard, pluie, etc.), la taille et la nature de l'objet.
En cas de franchissement de cette barrière immatérielle par une personne ou un objet, des alarmes sonores et visuelles sont activées. Ces alarmes peuvent également être transmises sur des boîtiers de report.
Un exemple de barrière virtuelle verticale, ici sur un poste source
Autre exemple d'utilisation, ici en mode barrière horizontale
