Un coffrage de gaine technique sur mesure pour sécuriser le passage de réseaux

Dernière mise à jour le : 31/01/2024

Cette boîte de réservation cylindrique permet d'avoir des trémies dont les dimensions correspondent à celles des conduites à passer. Réutilisable, l'équipement protège les opérateurs des risques de chutes de hauteur et supprime l'étape de rebouchage.

Intro Solution

Principaux impacts prévention - sécurité

Chute d'objets

Chute de plain-pied

Chute de hauteur

Avec la CARSAT, activez les aides financières pour engager
la prévention BTP dans votre entreprise !Découvrir les aides disponibles
Avec la CARSAT, activez les aides financières pour engager
la prévention BTP dans votre entreprise !

Témoignages

Depuis l'utilisation de ce système, aucune chute de hauteur à travers une trémie n'a été signalée sur nos chantiers. La mise en place est facile et pratique, et ce système nous évite de devoir revenir boucher la trémie une fois les réseaux réalisés. Attention lors de la commande, le produit existe en différentes tailles.

Un conducteur de travaux - Les Maçons Parisiens - Massy (91)

Le retrait du coffrage cylindrique est parfois difficile, mais cette solution nous permet de ne pas nous retrouver face à une trémie grande ouverte.

Un plombier - Les Maçons Parisiens - Massy (91)

Détails techniques

Une boîte cylindrique 'intelligente'

L'entreprise de gros œuvre Les Maçons Parisiens a remplacé son système de coffrage de trémies traditionnel pour le passage de canalisations par une boîte cylindrique 'intelligente' développée par CB études et réalisations.

Fabriqué en matière recyclable sous injection, ce produit léger se compose d'un manchon, d'un calfeutrement en mousse et d'un couvercle. Sa forme conique évite l'enfoncement et facilite son retrait.

Conçu pour garantir une résistance jusqu'à une tonne, le couvercle est doté d'alvéoles qui se remplissent de béton, ce qui renforce sa solidité et son étanchéité. Il se pose sans mousse et se verrouille par quart de tour, sans clou ni vis. Sa poignée intérieure ainsi que la mousse rendent sa manipulation plus aisée.

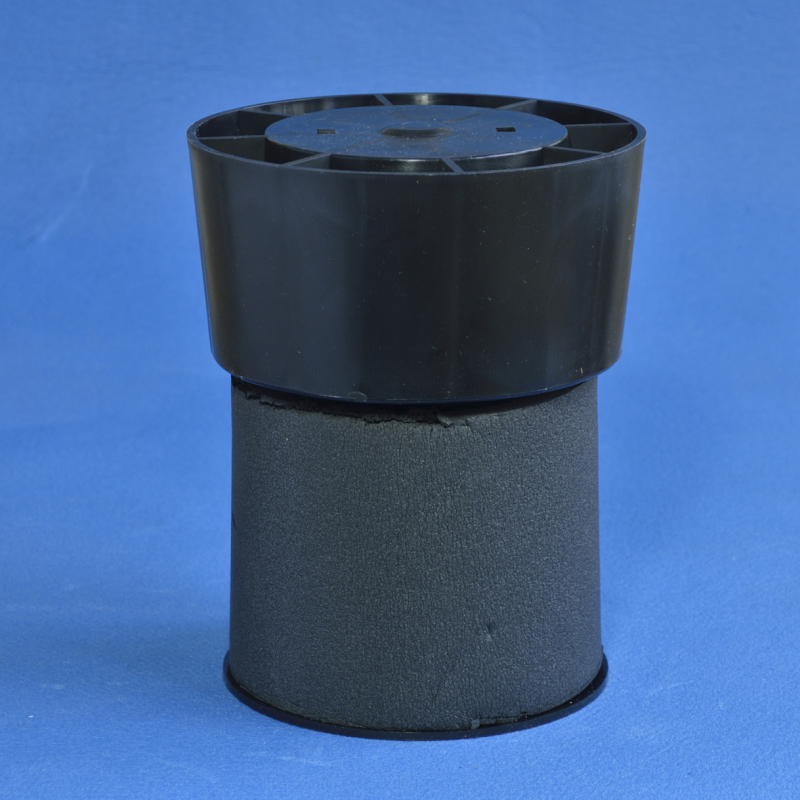

Coffrage Cylindrique pour Trémie (copie) (copie) Le coffrage cylindrique pour trémies avec son couvercle alvéolé

Un coffrage adapté au diamètre de la trémie

Les coffrages sont réalisés par le fabricant au diamètre des gaines techniques à passer, à partir des plans fournis par les plombiers et en fonction de l'épaisseur des planchers.

Chaque élément – chantier, gaine, étage – est identifié par gravage sur la plaque de fixation.

La platine à la base du manchon dispose de trois perçages qui permettent la fixation sur le coffrage, dans le cadre d'une utilisation sans platines de positionnement. Pour le passage de plusieurs réseaux, on utilise une platine de positionnement des différents coffrages.

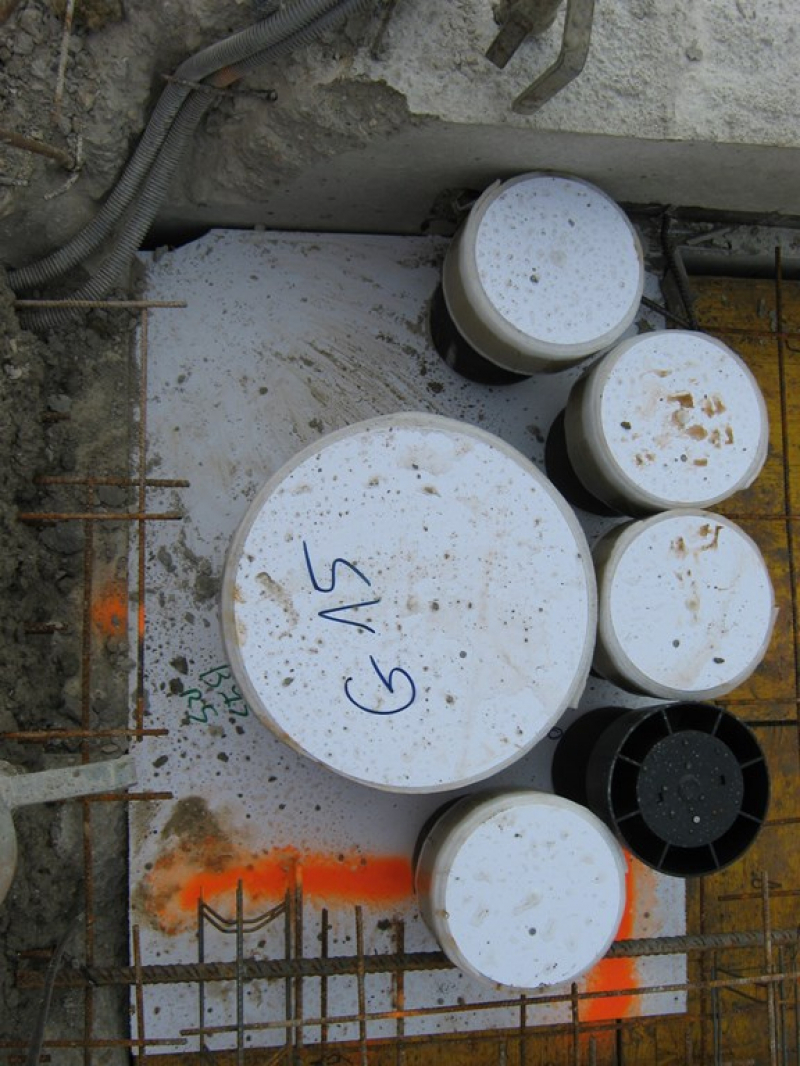

Coffrage Cylindrique pour Trémie (copie) (copie) Le coffrage cylindrique pour trémie sur chantier.

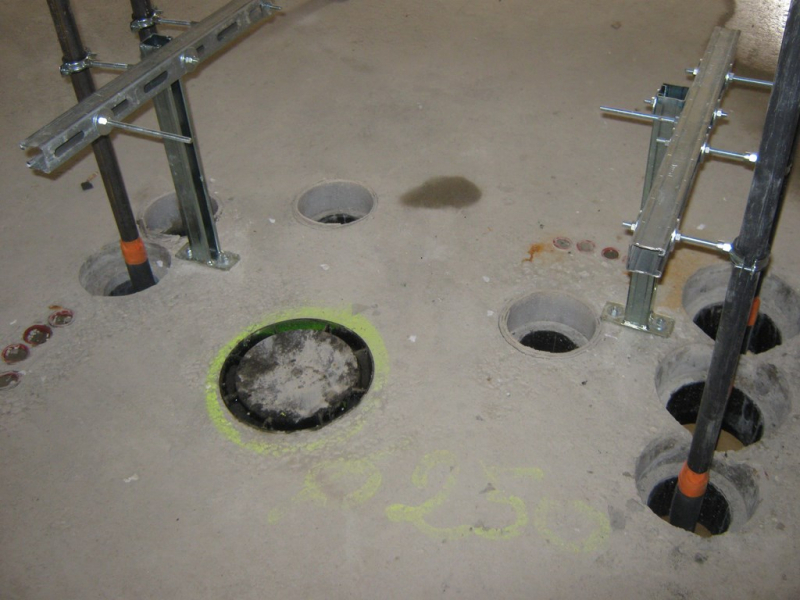

Coffrage Cylindrique pour Trémie (copie) Combinaison de plusieurs réservations de différents diamètres.
