Un système de gestion des interférences entre équipements de travail

La taille réduite de certaines emprises du chantier Eole impose une coactivité entre pont roulant et grue mobile. Suite à un presqu'accident, l'équipe prévention a contacté CAD.42 pour mettre en place un système d'anticollision entre le pont roulant et la grue mobile. Notons que cette dernière est installée à l'extérieur de la zone de déplacement du pont roulant.

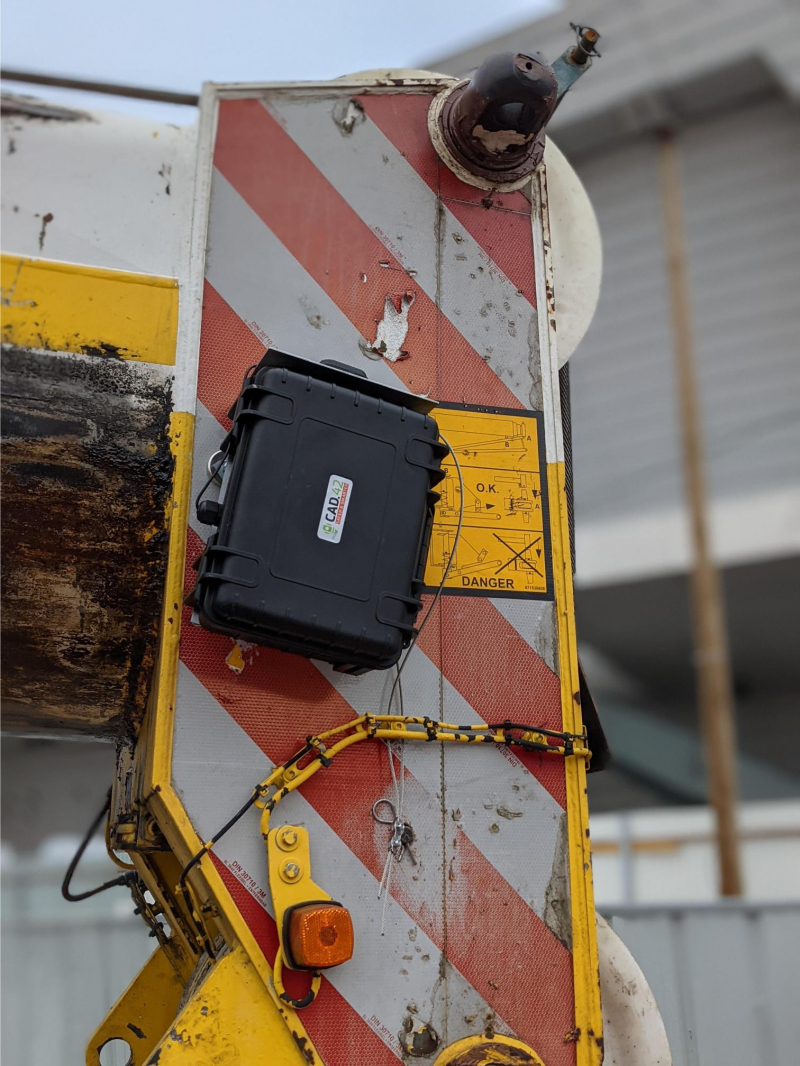

Le système RT.42 (aimanté), mis en place sur la moufle ou la tête de flèche, permet de connaître la position du crochet de la grue mobile par rapport au pont roulant en temps réel. Le boîtier RTK.42 assure la géolocalisation avec une précision centimétrique en 3 dimensions. Il est dérivé de la technologie des géomètres, RTK.42 est décliné en 3 formats.

Sur le pont roulant, sont placés les matériels suivants :

• un pointeur laser en fin de course ;

• Un gateway CAD.42-4G destiné à visualiser et traiter les données en temps réel.

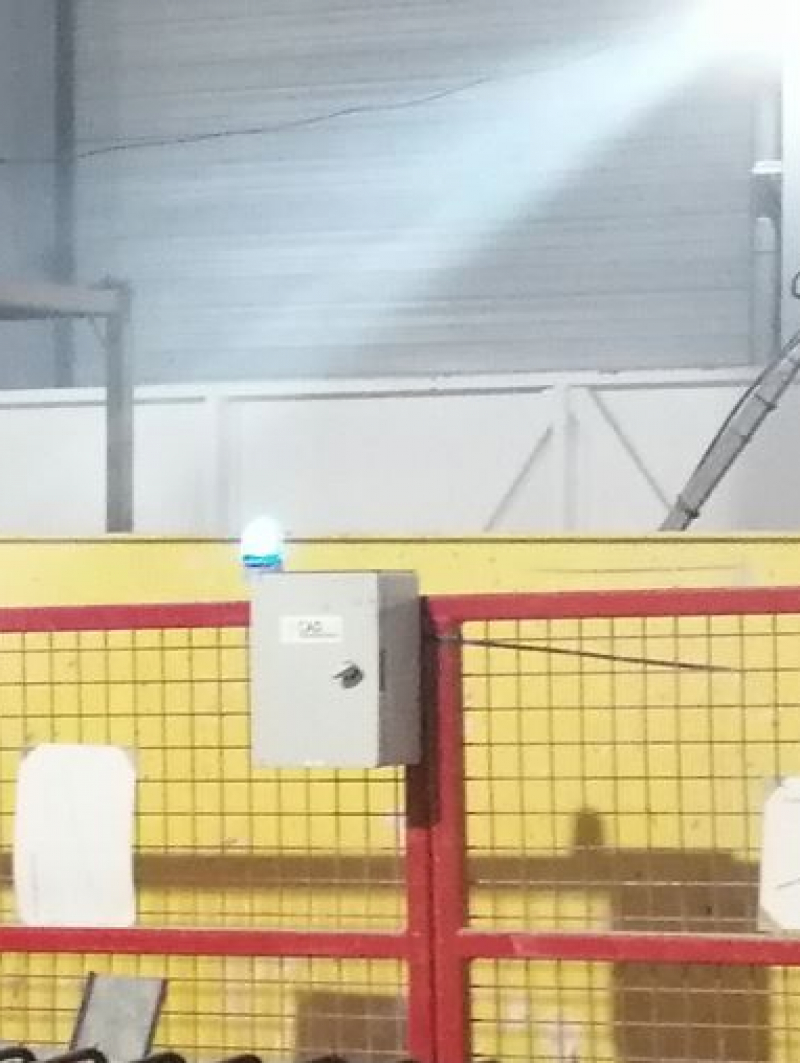

CAD.42 signal sonore et lumineux

Système RTK.42

Une tablette pour connaître la position du pont roulant en temps réel

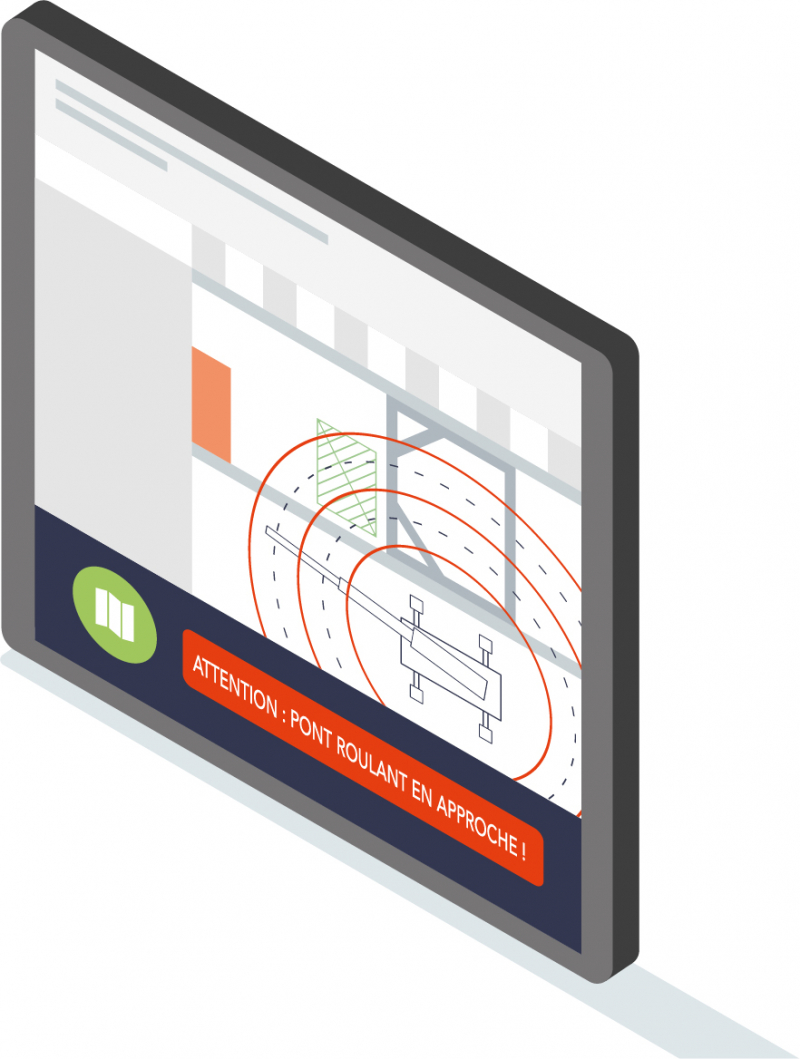

Le conducteur de l'engin mobile (grue mobile, pompe à béton) dispose d'une tablette qui lui permet de connaitre la position en temps réel du pont roulant. En effet, dès que le pont roulant arrive dans la zone définie comme 'interdite', le conducteur de l'engin est informé par des messages d'alerte (visuel et sonore).

Ce message défile en boucle sur un bandeau rouge en bas de son écran, et signale ainsi au conducteur de mettre fin à son opération. De plus, un gyrophare s'allume dès que le pont roulant entre dans la zone d'intervention de l'engin mobile.

Le système d'aide à l'anticollision est compatible sur tous types d'engins mobiles ou entre engins et zones fixes, par exemple : caténaires.

Les données sont enregistrées pendant 3 mois, et sont envoyées par email ou sms. Elles peuvent être ainsi traitées dans l'objectif d'une boucle d'amélioration continue.

Deux batteries rechargeables sont fournies avec une autonomie de 7 jours pour chacune.

Vigilance sur les limites du système

Le système a néanmoins ses limites car il n'est pas bloquant et nécessite une extrême précision et rigueur lors des paramétrages des zones définies comme dangereuses.

Le système est également utilisé sur un autre chantier de l'entreprise pour la gestion des interférences grues à tour et grues mobiles.
