Positionner les réservations précisément avec une station robotisée
Une entreprise de plomberie-chauffage investit dans une station robotisée pour positionner les incorporations prévues sur le bâtiment conformément aux plans BIM. En s’assurant d’une parfaite précision, l’entreprise optimise la qualité et la productivité de son chantier, tout en améliorant les conditions de travail de ses compagnons.
Date de mise à jour : 18 mars 2024
Impact en prévention
L’utilisation d’une station robotisée réduit les risques liés aux circulations sur le chantier lors des prises de cotes et des implantations, Les compagnons sont notamment moins exposés aux chutes de plain-pied.
Autre facteur d’amélioration des conditions de travail : la diminution des reprises d’ouvrage liées aux erreurs de positionnement. Moins de reprises signifie moins d’exposition aux vibrations, au bruit et aux poussières. Les compagnons ont moins de postures inconfortables génératrices de TMS et le stress dû au risque d’erreurs d’implantation diminue également.
Une station robotisée pour retrouver sur chantier la précision du BIM
De plus en plus utilisée en phase de conception des chantiers, la modélisation des données du bâtiment (BIM) fournit aux acteurs du chantier des plans précis au millimètre. L’enjeu est de retrouver cette précision en phase d’exécution, notamment pour les réservations et les incorporations pour le passage des gaines techniques.
Les stations robotisées sont une solution pour exploiter la maquette numérique sur le chantier. Elles associent un scanner et une tablette, ce qui permet à l’opérateur de positionner précisément l’incorporation à l’emplacement prévu.
Une amélioration du travail et des conditions de travail
L’utilisation d’une station robotisée évite aux compagnons des reprises d’incorporations qui génèrent des nuisances telles que bruit, vibrations et postures inconfortables, et du stress, d’où un gain en prévention. La solution apportant plus de précision, la qualité des ouvrages s’améliore, la productivité augmente, car la mise en place des incorporations est plus rapide et plus précise, malgré le temps de préparation nécessaire à l’installation de la station robotisée.
Avant
Un positionnement des incorporations sans robot
Le tracé des réservations et incorporations effectué sur le chantier d’après la lecture des plans papier était moins précis.
Le nombre d’erreurs de positionnement était plus élevé, ce qui était une source de stress pour les compagnons qui devaient reprendre le travail effectué.
Après
La précision de l’implantation sur le chantier grâce au robot
Les stations robotisées permettent d’implanter les incorporations en suivant les données BIM, avec la précision de la maquette numérique.
Les erreurs devenant très rares, le nombre de reprises est quasi nul. L’entreprise y gagne en termes de qualité et de productivité du chantier, tandis que les compagnons voient leurs conditions de travail s’améliorer.

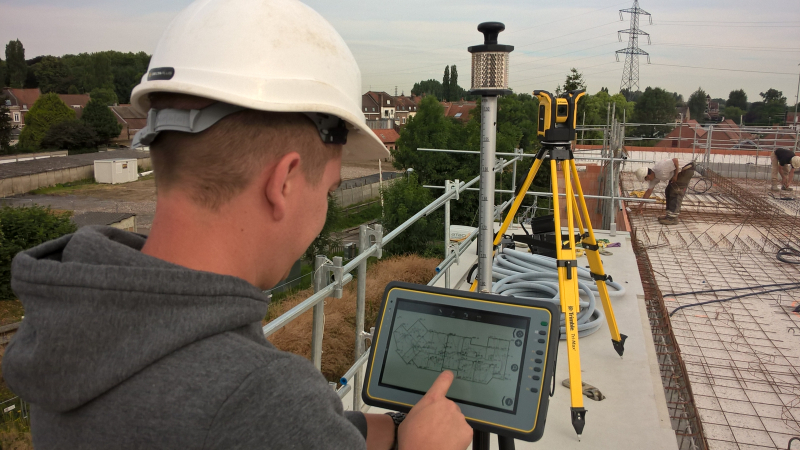

La station associe un scanner robotisé sur trépied et une tablette de positionnement qui guide le compagnon.
Grâce aux données de la station robotisée, l'incorporation est positionnée conformément aux données BIM.
Impact sur les risques
Risque principal
Chute de plain-pied
Risque secondaire
Bruit
Risque secondaire
Vibrations mécaniques
Risque secondaire
Atteintes musculaires et articulaires
Risque secondaire
Poussières et fibres
Risque secondaire
Risques psychosociaux (RPS)
Impact qualité et RSE
Qualité
La qualité du chantier croît grâce à la meilleure précision des implantations.
Développement durable
La diminution des erreurs qui étaient dues à l’imprécision des implantations impacte directement la quantité de déchets émis.
Développement personnel
Les compagnons sont formés à l’utilisation de nouvelles techniques et acquièrent de nouvelles compétences.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 1,65 euro de gains.
Retour sur investissement
Un an et quatre mois sont nécessaires pour que l’investissement soit amorti.
Bilan par salarié/an
Le gain par salarié s’élève à 1 028 euros par an.
Économie réalisée
L’économie globale est de 41 119 euros (gains - coûts).
Bilan économique
- Durée envisagée : 4 ans
- Effectif concerné : 10 personnes
Le bilan économique lié à l’achat d’une station robotisée pour implanter les incorporations est positif. L’amélioration des conditions de travail est réelle. L’entreprise renvoie une image d’innovation à ses clients et ses partenaires. Le niveau de qualité ainsi que les gains de productivité augmentent.
Coût
| Décision |
200 € |
| Achats |
19 929 € |
| Formation |
1 960 € |
| Production |
41 252 € |
| Total Coûts | 63 341 € |
Gains
| Production |
29 160 € |
| Qualité |
75 300 € |
| Total Gains | 104 460 € |
Coût
|
Décision 200 € Temps de réflexion et de recherche du matériel 200 € |
|
Achats 19 929 € Achat de la station robotisée 18 329 € Assurance de la station robotisée 1 600 € |
|
Formation 1 960 € Formation des techniciens du bureau d’études à la programmation 252 € Formation des compagnons à la programmation 1 300 € Formation des techniciens du bureau d’études et des compagnons à l’installation de la station robotisée et à l’implantation des boîtes d’incorporation 408 € |
|
Production 41 252 € Préparation des positionnements en fonction des plans par le bureau d’études 8 064 € Programmation des boîtes d’incorporation sur le plan 15 876 € Téléchargement des plans sur la tablette 2 822 € Installation du robot sur chantier et mise en fonction 14 490 € |
|
Total Coûts 63 341 € |
Gains
|
Production 29 160 € Temps gagné grâce à l’implantation plus précise des boîtes et à la réduction des reprises 29 160 € |
|
Qualité 75 300 € Baisse des reprises liées aux problèmes d’implantation (burinage de la dalle béton, remplacement des incorporations…) 64 800 € Location moins fréquente du perforateur/burineur utilisé pour les reprises 6 000 € Achat moins fréquent des boîtes de remplacement 4 500 € |
|
Total Gains 104 460 € |
