Un support pour la fixation des garde-corps en périphérie de toiture
Dernière mise à jour le : 10/03/2022
Ce support fixé à la charpente permet d’installer des garde-corps en périphérie de la surface de travail à faible pente. Il participe à la sécurité des équipes, lors du travail en hauteur, qui est assurée par des protections collectives.
Témoignages
La mise en oeuvre de ces supports pour potelets de garde-corps se fait facilement grâce à une plateforme élévatrice mobile de personnes (PEMP). Puisque le support est situé en-dessous du niveau de la surface de travail, il est nécessaire d'utiliser des potelets de 1,50 m de hauteur comportant 3 supports de lisse. La lisse haute du garde-corps doit en effet être située à une hauteur comprise entre 1 m et 1,10 m au dessus de la surface de travail
Détails techniques
Faciliter la mise en œuvre des protections collectives pour les travaux en hauteur
Ce support facilite la mise en œuvre d'un garde-corps en périphérie de surfaces de travail à faible pente (inférieur à 10°). Il peut être fixé sur des éléments de charpente en bois à section rectangulaire (pannes sablières et poutres de rive). Sa résistance est adaptée aux exigences d'efforts statiques définies par la norme NF EN 13374+A1 (partie garde-corps de classe A).

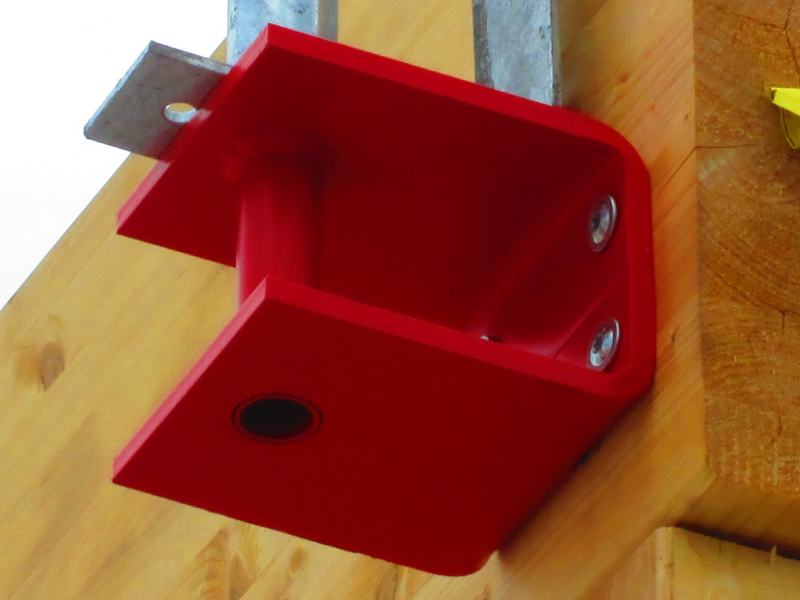

Support pour garde-corps en périphérie de toiture
Caractéristiques du support pour garde-corps

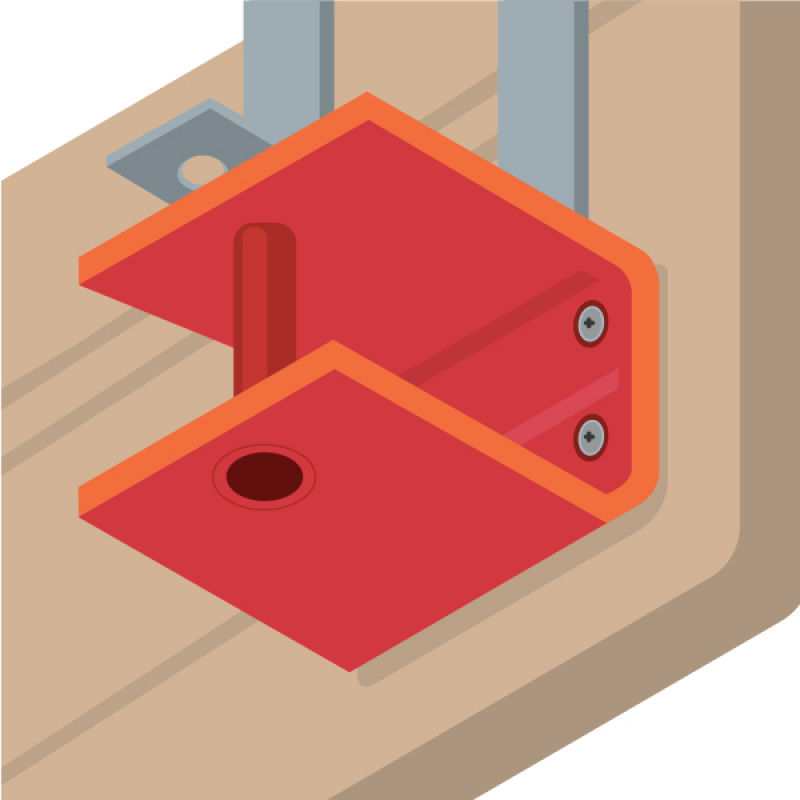

- Le support comporte un corps en tôle pliée en forme de U (10 mm d'épaisseur) à l'intérieur duquel est serti un fourreau pour potelet (100 mm de longueur et 26 mm de diamètre),
- Le fourreau est positionné à l’extrémité de son support pour permettre la pose de bacs de couverture ayant un débord inférieur ou égal à 100 mm par rapport au nu extérieur de la panne sablière et de la poutre de rive,
- 4 trous de diamètre 12 mm servent à fixer le support à la charpente au moyen de 4 vis à bois,
- Poids du support : 3,265 kg.
