Solution

Un support sur mesure pour faciliter l'étaiement des poutres béton préfabriquées

Bouygues Bâtiment Ile de France a développé un système de cornières pour poser les poutres préfabriquées. Cette alternative à l'étaiement traditionnel, plus simple et rapide à mettre en œuvre, améliore aussi la sécurité des compagnons.

Date de mise à jour : 21 déc. 2023

Impact en prévention

Ce matériel, ergonomique, facilement manutentionnable et peu encombrant, diminue pour les compagnons les contraintes physiques liées à la pose de poutres préfabriquées, tout en limitant les risques de chute de plain-pied autour du poste de travail.

Risque principal

Chute de plain-pied

Risque fortement diminué

Risque secondaire

Basculement - Renversement

Risque diminué

Risque secondaire

Chute de hauteur

Risque fortement diminué

Risque secondaire

Effondrement du matériel

Risque diminué

Des cornières d'appui pour accueillir la poutre

Traditionnellement, pour poser une poutre préfabriquée, l'entreprise utilisait une tour d'étaiement et des poutrelles, et aménageait un platelage afin de pouvoir régler et claveter la poutre. Afin d'améliorer la sécurité et la productivité liées à cette tâche, un système de cornières a été conçu et fabriqué en interne.

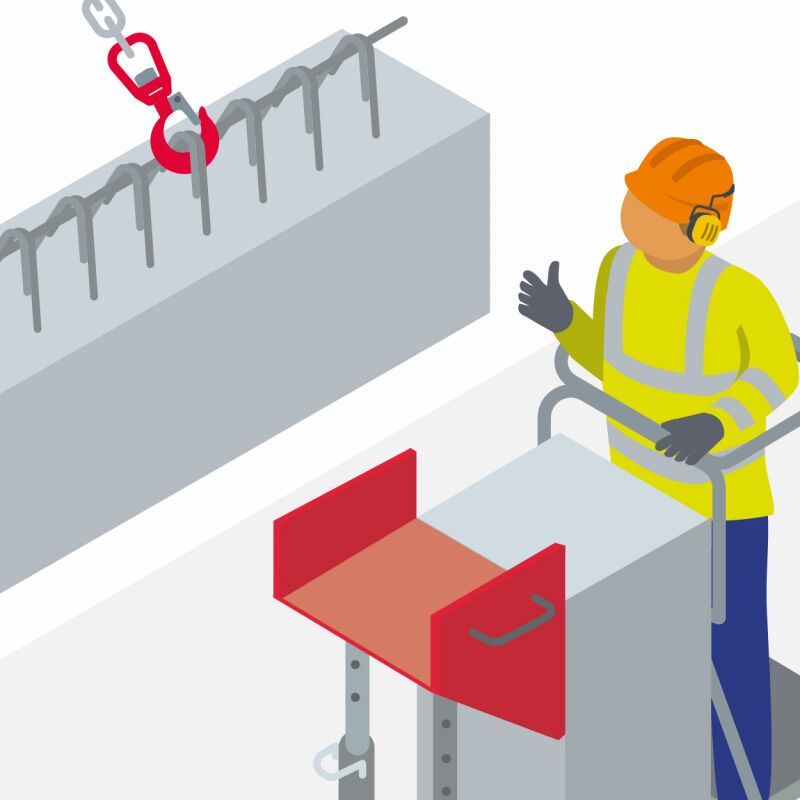

Ce dispositif consiste à mettre en place deux cornières reposant chacune sur un étai. Il est fixé par deux chevilles HUS-H14 dans le poteau béton, après réglage en hauteur de la partie supérieure des cornières. Ces éléments d'appui dans lequel s'adapte un étai classique vont pouvoir recueillir directement la poutre préfabriquée. Les cornières disposent, suivant le modèle, d'un ou deux tétons en sous-face qui permettent de maintenir en place l'étai.

Pour la mise en œuvre des supports d'étaiement et de la poutre, l'équipe utilise une plateforme individuelle roulante légère (PIRL), un échafaudage ou une nacelle. Ces matériels permettent d'accéder au plus près de la zone de clavetage et à une hauteur adaptée aux phases de travail suivantes : pose de la poutre, réglage, coffrage et coulage. Facilement déplaçables, ils permettent aussi de préserver des zones de circulation dégagées aux abords des poteaux.

Cornière support de poutre (copie) (copie) Réglage d'un support de poutre

Une manutention aisée grâce à des poignées

Deux types de cornières ont été développés pour s'adapter aux dimensions des poutres, d'une largeur de 44 cm maximum ou de 64 cm maximum, avec possibilité de simple ou de double étai.

Cornière support de poutre (copie) (copie) (copie) Mise en place à la grue de la poutre préfabriquée sur les supports

D'un poids respectif de 13,5 kg et 18 kg, ces supports sont équipés de deux poignées pour faciliter leur prise en main ainsi que leur dépose lors du démontage.

La mise en place d'étais intermédiaires peut être nécessaire avant le désélingage, en fonction de la méthode d'étaiement.

Cornière support de poutre (copie) (copie) (copie) (copie) Schéma "maison" montrant les deux types de supports et les lumières de fixation contre le poteau

Impact sur les conditions de travail

Cette technique d'étaiement des poutres préfabriquées sur cornières évite la manutention et le montage des tours d'étaiement ainsi que les erreurs éventuelles, avec un gain de temps et de performance à la clé.

Déplacements

Manutentions

Témoignage

Cet outil est facilement adaptable : il existe en deux tailles différentes pour s'adapter aux différentes largeurs de poutres. C'est pour cette raison qu'il est apprécié des compagnons. De plus, il est facilement manutentionnable et réutilisable.

L'ingénieur travaux du chantier - Bouygues Bâtiment (94)

C'est un système pratique et qui nous fait gagner beaucoup de temps.

Un coffreur-boiseur
