Une plateforme avec bi-mât pour optimiser la pose de châssis de fenêtres
Dernière mise à jour le : 12/12/2021
Cette plateforme facilite l'approvisionnement, optimise la pose des châssis de fenêtres sur des murs rideaux et prévient les risques liés aux chutes de hauteur lors de ces différentes phases du chantier. Il favorise également la mutualisation des interventions d'autres corps de métier.
Principaux impacts prévention - sécurité
Basculement - Renversement
Témoignages
Cet équipement nous facilite grandement la pose des châssis, et surtout le dos des compagnons est beaucoup moins sollicité.
Détails techniques
Faciliter la pose de châssis sur une façade-rideau grâce à une plateforme étudiée
Sur un projet de construction en R+7, la maîtrise d’œuvre a proposé ce système afin de mutualiser les interventions sur les murs rideaux, mais aussi faciliter et optimiser la pose des châssis de fenêtres et de prévenir les risques liés aux chutes de hauteur.

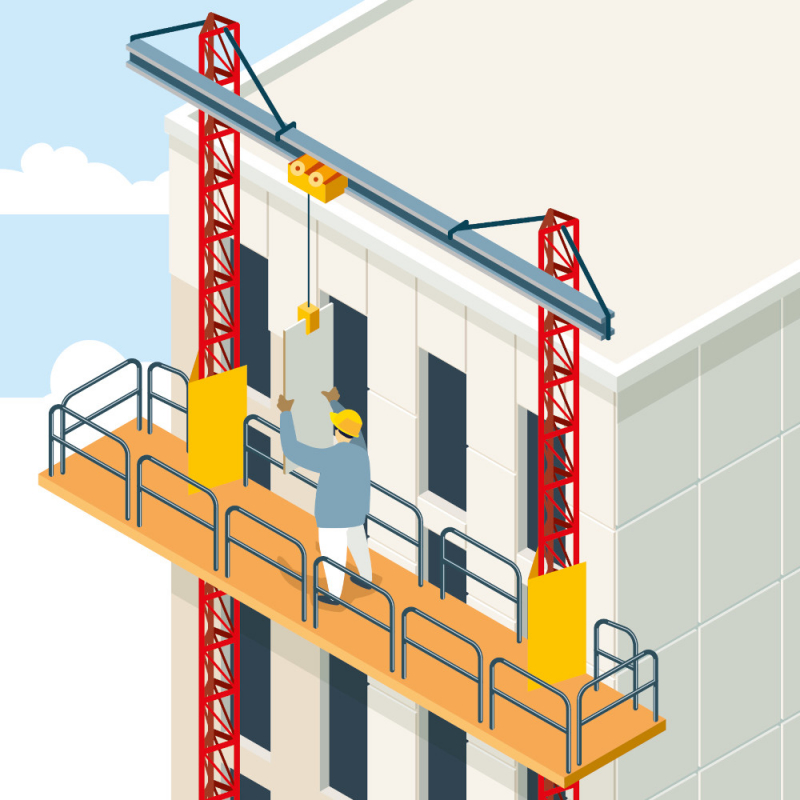

Le système est composé d'un bi-mât sur lequel est monté un monorail équipé d'un chariot de translation allant d'un bout à l'autre de la plateforme muni d'un treuil de levage. La plateforme dessert l'ensemble du niveau de la façade.
Le treuil a une capacité de levage de 500 kg et la plateforme de 2,5 tonnes. Les châssis sont approvisionnés et stockés sur cette plateforme. Ils sont ensuite élingués à l’aide de deux élingues textiles reliées au crochet du treuil actionné par une télécommande sans fil. La translation du chariot est manuelle.
À noter qu’une passerelle dépliable sécurise l'accès entre la plateforme et le niveau desservi par le bi-mât. Par ailleurs, la largeur de la plateforme s'adapte à l'aide de consoles réglables.
L'ensemble de cet équipement a été installé par un prestataire extérieur et vérifié par un bureau de contrôle avant sa mise en service. Les entreprises ont été informées sur l’utilisation en toute sécurité du système.

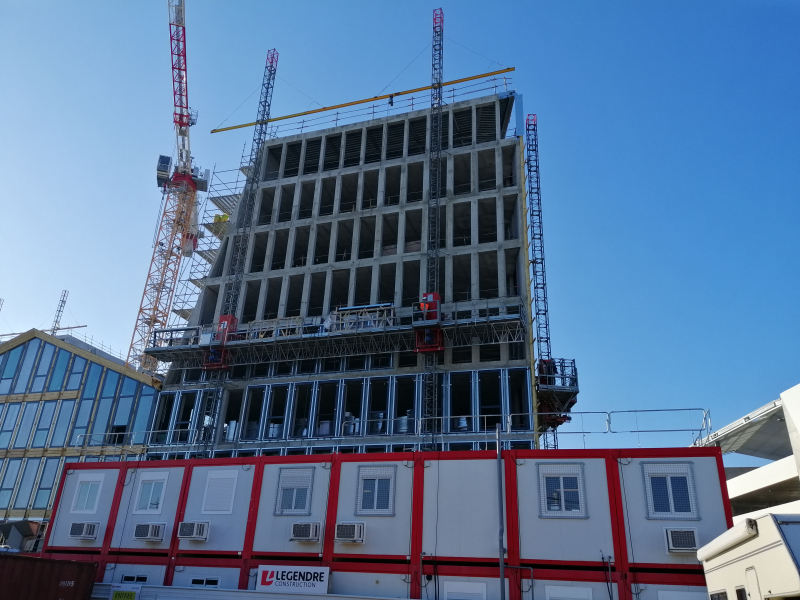

La plateforme avec bi-mât pour faciliter la pose de châssis
