Solution

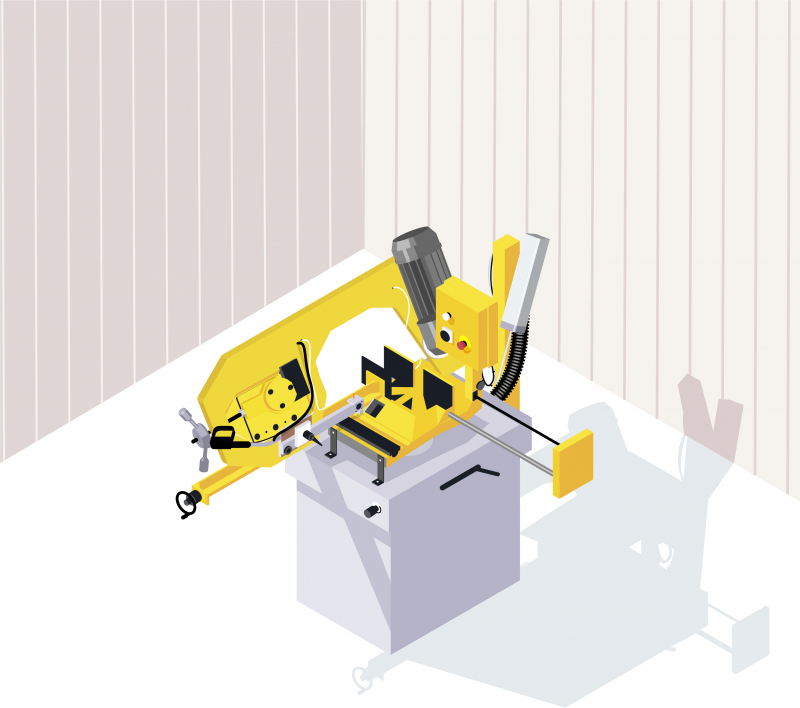

Couper des tubes métalliques avec une scie à ruban
Pour la découpe des tubes et profilés métalliques, une entreprise investit dans une scie à ruban. L'outil permet de réduire les nuisances (poussières, bruit, vibrations) et offre une meilleure précision sur les découpes. La solution améliore les conditions de travail des salariés tout en générant des gains de productivité.
Date de mise à jour : 14 janv. 2022
Impact en prévention
L'utilisation de la scie à ruban améliore considérablement les conditions de travail pour la coupe des fers et des tubes. Elle génère moins de projections, de poussières, de bruit et de vibrations qu'une meuleuse et supprime le risque d'éclatement de disque. La solution améliore aussi la posture de l'opérateur en lui permettant de travailler debout.
Un outil pour effectuer les coupes de tubes métalliques dans des conditions optimales
La découpe d'éléments métalliques est une opération fréquente pour cette entreprise de menuiserie. La matière première (acier ou inox) arrive en tubes ou profilés sur des longueurs de 3 à 6 mètres. Jusque-là, les travaux de préfabrication étaient effectués à l'aide d'une meuleuse et généraient de nombreuses nuisances (vibrations, poussières, bruit) et des risques de non-qualité (éclatement, coupes imprécises).
L'entreprise décide de se doter d'une scie à ruban pour la découpe des tubes métalliques. Les nuisances sont réduites et le confort de travail des opérateurs s'améliore. L'outil se règle très facilement et permet des découpes propres et précises. Il se révèle notamment très utile pour les découpes en série, avec la possibilité de conserver les réglages. L'entreprise constate des gains de productivité et de qualité supérieurs à ses attentes, ce qui permet un retour sur investissement rapide.
Avant
Des découpes réalisées à la meuleuse
La découpe des tubes et fers se faisait principalement à l'aide d'une meuleuse portative. Les salariés étaient exposés à plusieurs nuisances (vibrations, poussières, bruit) et aux risques d'éclatement et de projection. Leur posture de travail n'était pas toujours optimale.
Après
Un meilleur confort de travail avec la scie à ruban
La découpe des tubes et fers se fait désormais à l'aide d'une scie à ruban (largeur maximale de 240 mm). L'outil permet à l'opérateur de travailler debout. Il émet moins de bruit et de poussières qu'une meuleuse, et les coupes sont propres. Pour les découpes en série, la scie à ruban conserve la cote et l'angle de coupe, ce qui génère des gains de temps importants.
Pour les découpes en série, la scie à ruban conserve la cote et l'angle de coupe.
Impact sur les risques
Risque principal
Eclatement
Risque supprimé
Risque secondaire
Poussières et fibres
Risque secondaire
Atteintes musculaires et articulaires
Risque secondaire
Bruit
Risque secondaire
Projection - rejet
Risque secondaire
Vibrations mécaniques
Impact qualité et RSE
Qualité
Les coupes réalisées à l'aide de la scie à ruban sont droites (pas de reprise).
Développement durable
Réduction significative des consommations de disques à tronçonner.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 2,33 euros de gains.
Retour sur investissement
18 mois sont nécessaires pour que l’investissement soit amorti.
Bilan par salarié/an
Le gain par salarié s’élève à 477 euros par an.
Économie réalisée
L’économie globale est de 23 864 euros (gains - coûts).
Bilan économique
- Durée envisagée : 5 ans
- Effectif concerné : 10 personnes
L'utilisation de la scie à ruban pour la découpe des tubes génère un retour sur investissement très intéressant. Les gains de temps en production sont supérieurs aux prévisions de l'entreprise. Les réglages sont rapides et la coupe peut se faire en temps masqué.
Coût
| Décision |
500 € |
| Achats |
8 197 € |
| Installation |
3 734 € |
| Production |
315 € |
| Entretien |
5 200 € |
| Total Coûts | 17 946 € |
Gains
| Achats |
12 810 € |
| Production |
29 000 € |
| Total Gains | 41 810 € |
Coût
|
Décision 500 € Temps d'études et de recherche du matériel. 500 € |
|
Achats 8 197 € Achat de la scie à ruban. 5 797 € Achat des lames de scie. 2 400 € |
|
Installation 3 734 € Extension de l'atelier. 934 € Temps de réalisation de l'extension et d'installation de la machine. 2 800 € |
|
Production 315 € Achat de l'huile de coupe. 315 € |
|
Entretien 5 200 € Temps de nettoyage des copeaux. 5 200 € |
|
Total Coûts 17 946 € |
Gains
|
Achats 12 810 € Économies sur les disques à tronçonner. 12 810 € |
|
Production 29 000 € Gains de temps sur la découpe des fers. 29 000 € |
|
Total Gains 41 810 € |
