Impact en prévention

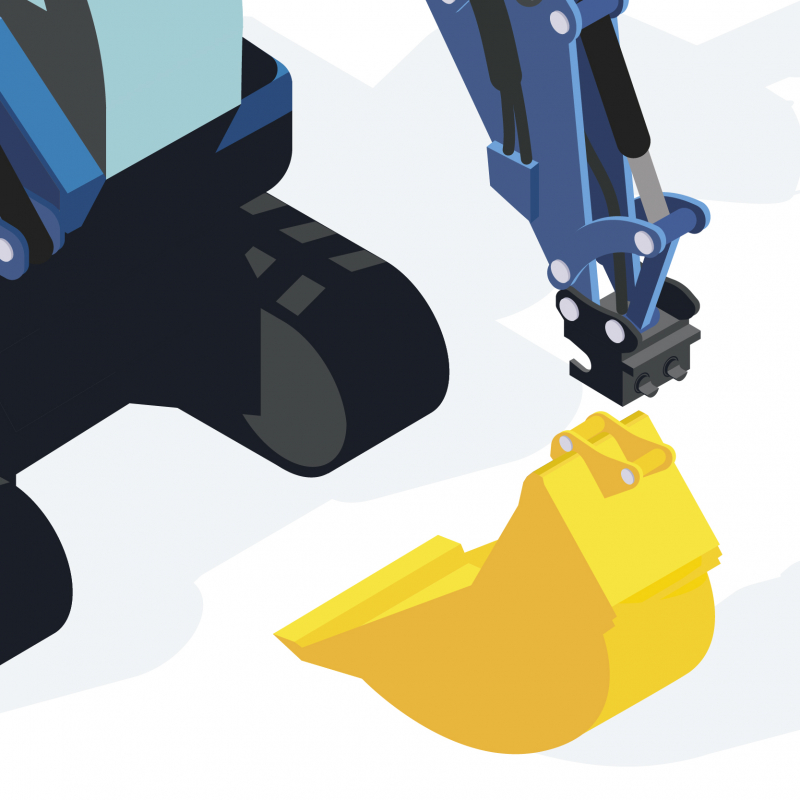

    Le dispositif d'attache rapide pour pelles hydrauliques facilite les changements rapides des équipements de travail fixés au balancier. De nombreuses solutions existent pour l'accrochage manuel, semi-automatique ou automatique des godets et autres outils utilisés par les pelles. Ces dispositifs contribuent à la diminution du risque de chute des outils. L'avènement des dernières attaches rapides qui répondent à la norme NF ISO 13031 entraîne également des gains en prévention.

    Risque principal
    Chute d'objets
    Risque fortement diminué
    Risque secondaire
    Retombée de la charge
    Risque fortement diminué
    Risque secondaire
    Heurt
    Risque fortement diminué

    Des caractéristiques techniques différentes selon l'usage des attaches rapides

    Les attaches rapides ont été conçues à la demande des utilisateurs de pelles hydrauliques pour faciliter le remplacement des godets sur les chantiers, une opération fastidieuse et non sans risque lorsque le retrait des axes était effectué à la masse.

    Imaginés dans les années 80 par des fabricants de godets, de nombreux mécanismes innovants ont ainsi fleuri en Europe pour assurer le changement d’outil de manière semi-automatique ou automatique. Les attaches rapides mécaniques sont déclinées en de nombreux modèles évoluant récemment vers plus de sécurité.

    S14139 - Attache rapide semi-automatique ACB Attache rapide semi-automatique.

    Précautions d’usage

    En usage BRH (brise-roche hydraulique), il est conseillé de démonter l’attache rapide mécanique pour éviter tout risque d’une usure prématurée de l'attache. De même, en utilisation de levage à l’aide de pelle, il est conseillé de déposer le godet pour sécuriser l’opération.

    Deux familles d’attaches rapides mécaniques : standards ou dédiées à certains types d'outils

    Utiliser les attaches rapides nécessite une connaissance préalable de leurs caractéristiques techniques. En effet, pour éviter tout risque de décrochage impromptu de l’outil, il est nécessaire de maîtriser les actions d’engagement et de verrouillage lors du changement des outils, puis de vérifier leur sécurité une fois en place.

    S14139 - Anneau de levage sur attache rapide Anneau de levage sur attache rapide. Le déverrouillage s'effectue avec une clé spéciale.

    On distingue deux familles d’attaches rapides mécaniques.

    1. Les attaches rapides standards permettent l’accrochage d’outils traditionnels à axes, les axes à entraxe standard étant présents et permanents sur les godets. Ce dispositif est réversible pour un usage du godet orienté en rétro ou en chargeuse lors du changement d’outil ; les mêmes godets peuvent être utilisés avec coupleur ou directement en bout de balancier.
    2. Les attaches rapides dédiées, très utilisées en France, impliquent la transformation et la personnalisation des outils avec soudure d’une interface adaptée. L’usage d’outils personnalisés à chaque attache implique un appairage entre coupleur et outils d’un parc machines. Il y a donc un choix à faire parmi les diverses solutions des fabricants. La personnalisation du parc a aussi un coût spécifique d’où l’importance de faire un choix initial basé sur la durée.
    Choix des attaches rapides pour minipelles et pelles hydrauliques
    Attache mécanique semi-automatiqueAttache mécanique automatiqueAttache mécanique pilotée hydrauliquementAttache mécanique avec inclinaison +/-90°Attache hydrauliqueAttache hydraulique avec inclinaison +/- 40°Tiltrotator
    Attache standardXXXXXX
    Attache dédiéeXXXX
    AutreAttache dédiée avec levier manuel de déverrouillage

    Comment travailler en sécurité avec les modèles d'attaches rapides existants

    De nombreuses configurations d’attaches rapides existent sur le marché depuis 25 ans. Les modèles sont nombreux mais n'offrent pas les mêmes garanties. Leur état de conservation est à vérifier, notamment leur usure, afin de procéder à leur remplacement le cas échéant. Leur durée de vie dépend de l’usage qui en est fait et de leur maintenance.

    Les outils sont également à contrôler au quotidien pour vérifier leur bon état et la bonne prise en charge par l’attache rapide. Ainsi, une procédure de validation est mise en place pour vérifier l’efficacité du verrouillage après remplacement de l’outil, en particulier sur les attaches rapides d’ancienne génération. Dans ce cadre, la procédure « dent-dos » permet de valider une bonne liaison de l’attache sur l’outil pour éviter son décrochage en cours de travail.

    Depuis 2015, on trouve sur le marché français des modèles d’attaches rapides de plus en plus sécurisés répondant à la norme ISO. Cette norme qualifie les modalités de changement d'accessoire des engins de terrassement et s'applique autant aux attaches rapides intégrées à un engin qu’aux attaches rapides commercialisées séparément.

    Les vérifications réglementaires à effectuer

    Une pelle hydraulique utilisée en levage est soumise à des vérifications générales périodiques tous les 6 mois et, à ce titre, une attache rapide qui équipe la machine est donc contrôlée comme partie intégrante de la pelle. Lors de ce contrôle, on vérifie notamment la présence effective de clapets pilotés sur les vérins, la présence du linguet de sécurité sur le crochet, ainsi que le bon fonctionnement des organes de verrouillage à chaque montage-démontage de godet. De plus, un examen de remise en service est exigé à la suite du démontage ou du remplacement d’un élément essentiel concourant au levage.

    Choisir les attaches rapides sécurisées

    De nouvelles attaches rapides sécurisées ont fait leur entrée sur le marché depuis 2015 à la suite d’accidents graves et mortels dus à une mauvaise conception ou à une mauvaise utilisation prévisible des attaches rapides.

    Les nouvelles attaches rapides sécurisées répondent aux exigences de sécurité de la directive machines 2006/42/CE. L’analyse des risques par les fabricants est, quant à elle, guidée par la norme NF ISO 13031 publiée en 2018.

    Pour prévenir les risques, le choix des attaches rapides, par famille et par type, selon leur utilisation, est essentiel.

    Le tableau ci-dessous précise les types d’attaches mécaniques ou bien hydrauliques (ce dernier type permettant la prise en charge d’outils hydrauliques comme une brosse ou une cisaille) et les principes de fonctionnement qualifiant leur usage lors des opérations de désaccouplement des outils.

    Matrice des cas d'usage par catégorie
    Attaches mécaniquesAttaches hydrauliques
    TypeMécanique semi-automatiqueMécanique automatiqueMécanique pilotée hydrauliquementMécanique avec inclinaison +/- 80°Coupleur hydrauliqueCoupleur avec inclinaison +/- 40°Tiltrotator
    UsageGodet standard, godet tranchée, godet trapèze, dent, râteauGodet curageGodet cribleur, godet concasseur, marteau hydrauliquePlaque compactage, broyeur, cisaille acier et béton, grappinTous godets, pinces, fourches, palonniers, etc.

    Guider les opérateurs pour une utilisation conforme et sécurisée des attaches rapides

    Les fabricants proposent un contrôle des phases d’engagement et de verrouillage sur les nouveaux modèles d’attaches rapides . Un signal visuel ou sonore garantit aux opérateurs le bon montage de l’outil et le bon verrouillage de l’attache.

    En plus de ces signaux, un test fonctionnel peut être demandé aux utilisateurs en accord avec la notice d’instructions du fabricant, et certains constructeurs proposent des solutions interdisant la levée de l'outil si son verrouillage n'est pas effectif après remplacement .

    Une norme internationale ISO 13031

    Une norme ISO 13031 existe pour les attaches rapides . De ce fait , la norme NF EN 474-5 (Engins de terrassement - Sécurité - Partie 5 : prescriptions applicables aux pelles hydrauliques) a fait l’objet d’une révision parue en avril 2022. Cette norme possède maintenant un nouveau paragraphe de sécurité dédié pour attache rapide (ou coupleur) .

    Cette exigence normative est aussi destinée à guider les utilisateurs dans leur choix d'attaches rapides sécurisées et un projet d'amendement de la norme NF ISO13031 est prévu dans ce sens.
