Les différentes catégories de planchers
Les principaux types de plancher réalisés dans les bâtiments sont :
les planchers en dalle pleine coulés en place ;
les planchers à poutrelles et entrevous ;
les planchers préfabriqués, de type prédalles ou dalles alvéolaires précontraintes (DAP).
Pour ces différents modes constructifs, un étaiement adapté est mis en œuvre afin de reprendre les charges depuis la partie haute (plancher étayé) jusqu’au plancher inférieur ou au sol. Cette chaîne de transmission des efforts doit être réalisée dans de bonnes conditions et sans point faible. Dans ce cadre, tous les éléments constituants, y compris le coffrage, doivent résister aux charges auxquelles ils sont soumis, d’où la nécessité de les connaître avec exactitude.
Coffrage traditionnel (industriel)
Plancher hourdis / entrevous
Coffrage avec dalles préfabriquées Les matériels d’étaiement et de coffrage
Les éléments horizontaux
Ces composants forment la structure du coffrage, constitué d’une enceinte ou d’un « moule » provisoire du béton, destiné à lui donner une forme et à le maintenir en place jusqu’à sa prise, généralement maintenu sur un étaiement. Les éléments constituant le coffrage de dalle sont la peau de coffrage (en bois, composite ou en métal) et les filières ou poutrelles en bois (bastaings, madriers, poutrelles bois, etc.) ou en métal (poutrelles acier à treillis, poutrelles alu, etc.).
Il existe différentes familles de coffrage :
Le coffrage dit « traditionnel » (ou à éléments industrialisés) composé de poutrelles bois, métalliques ou mixtes, en double réseau (primaires et secondaires), sur lequel est mise en place une peau coffrante pouvant être en contreplaqué (bois), en composite, mixte, etc.

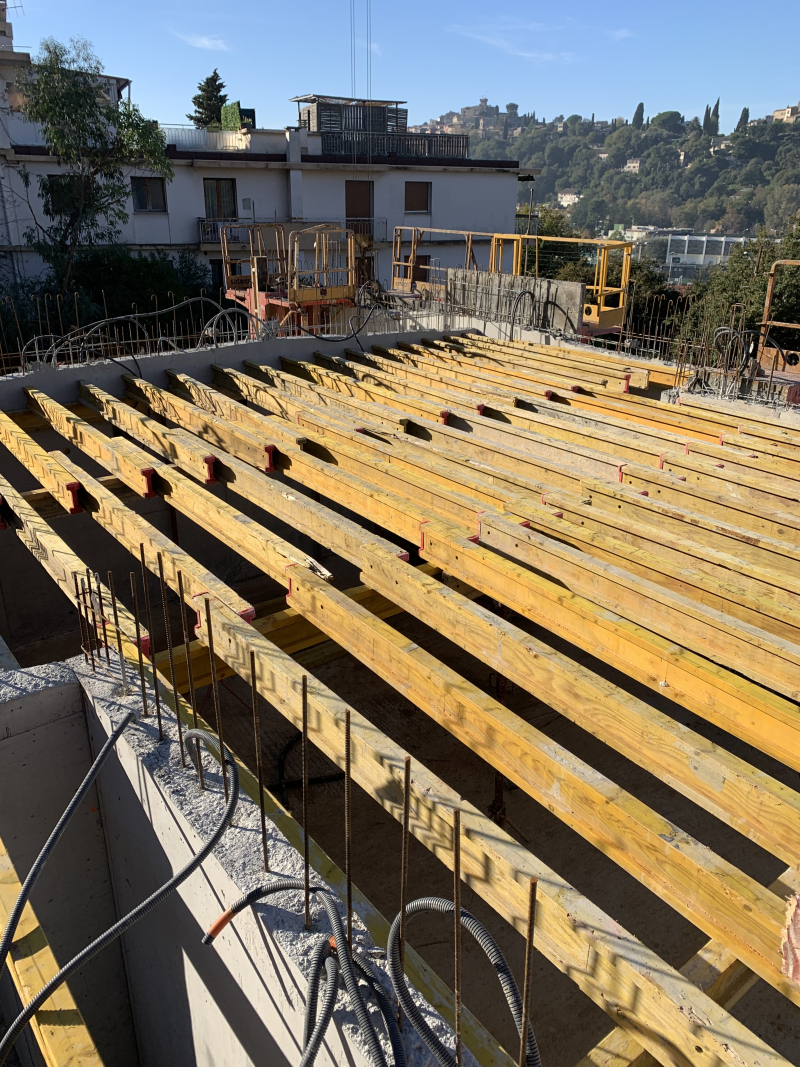

Poutrelles coffrage planchers

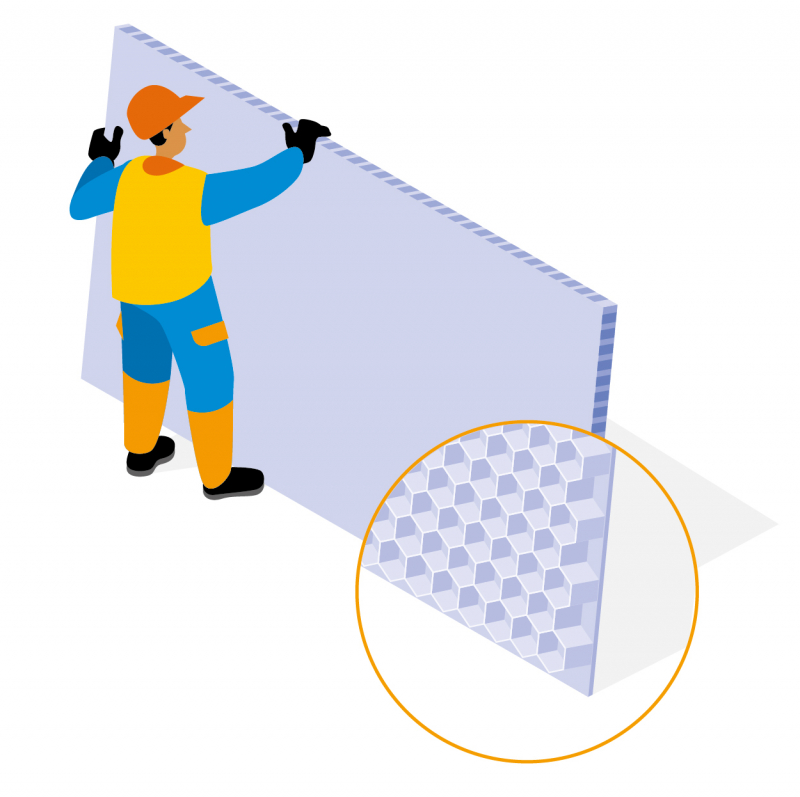

Fond de coffrage léger pour planchers en polypropylène

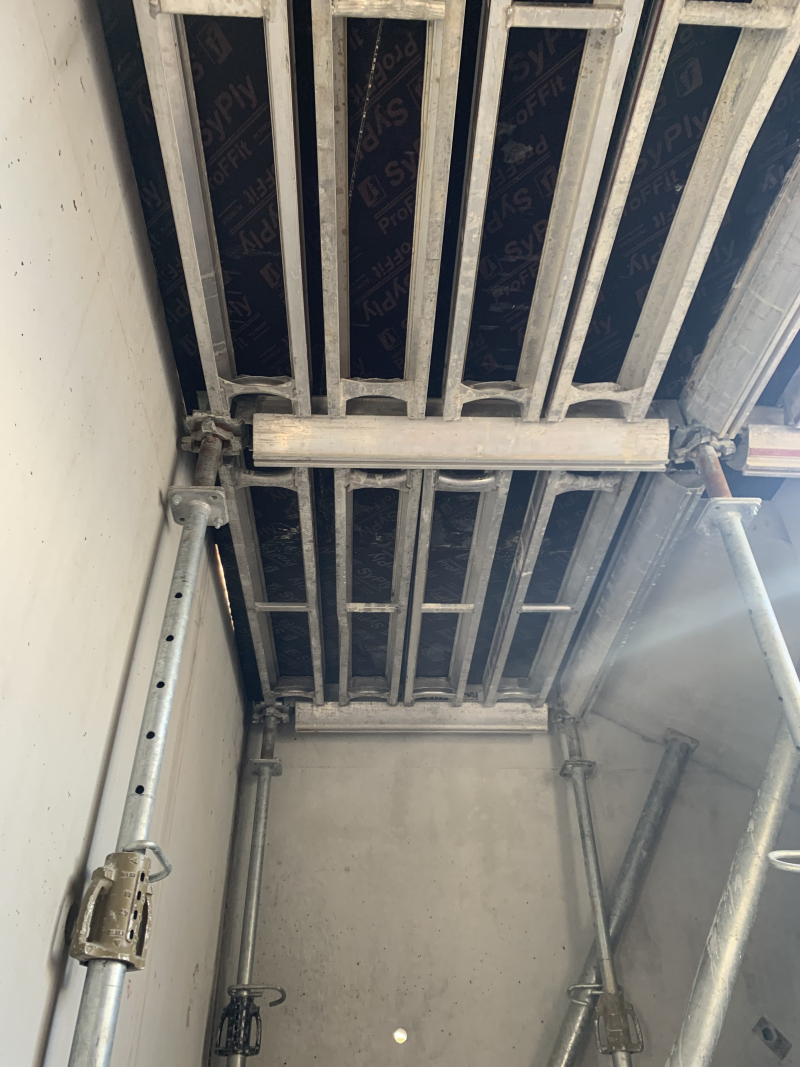

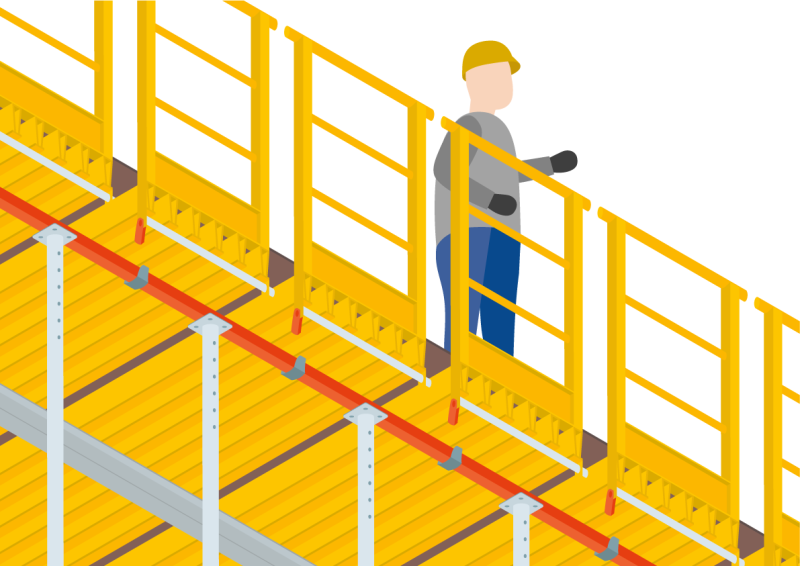

Coffrage semi-industriel

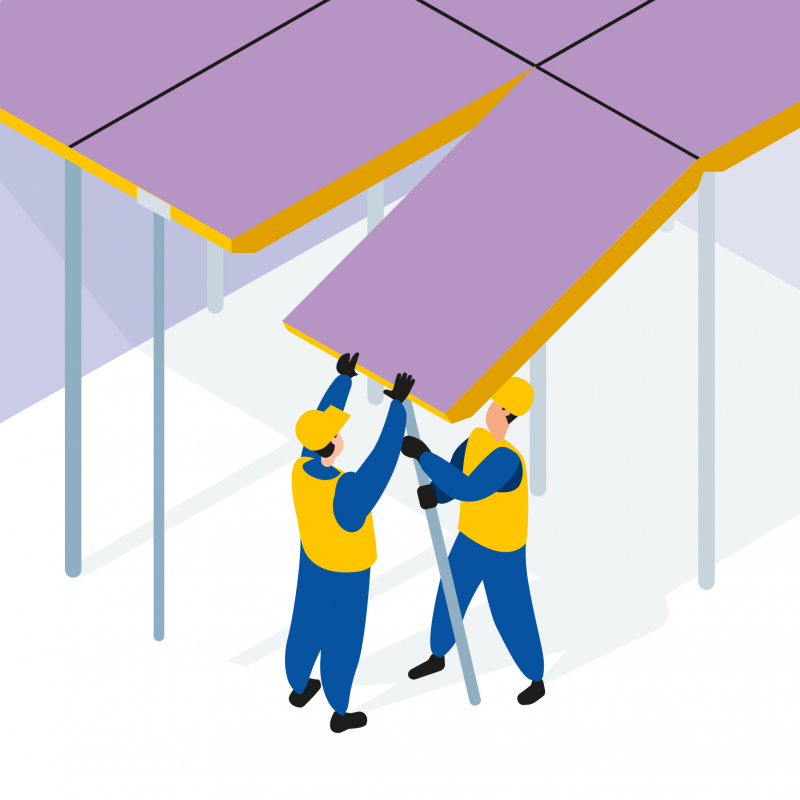

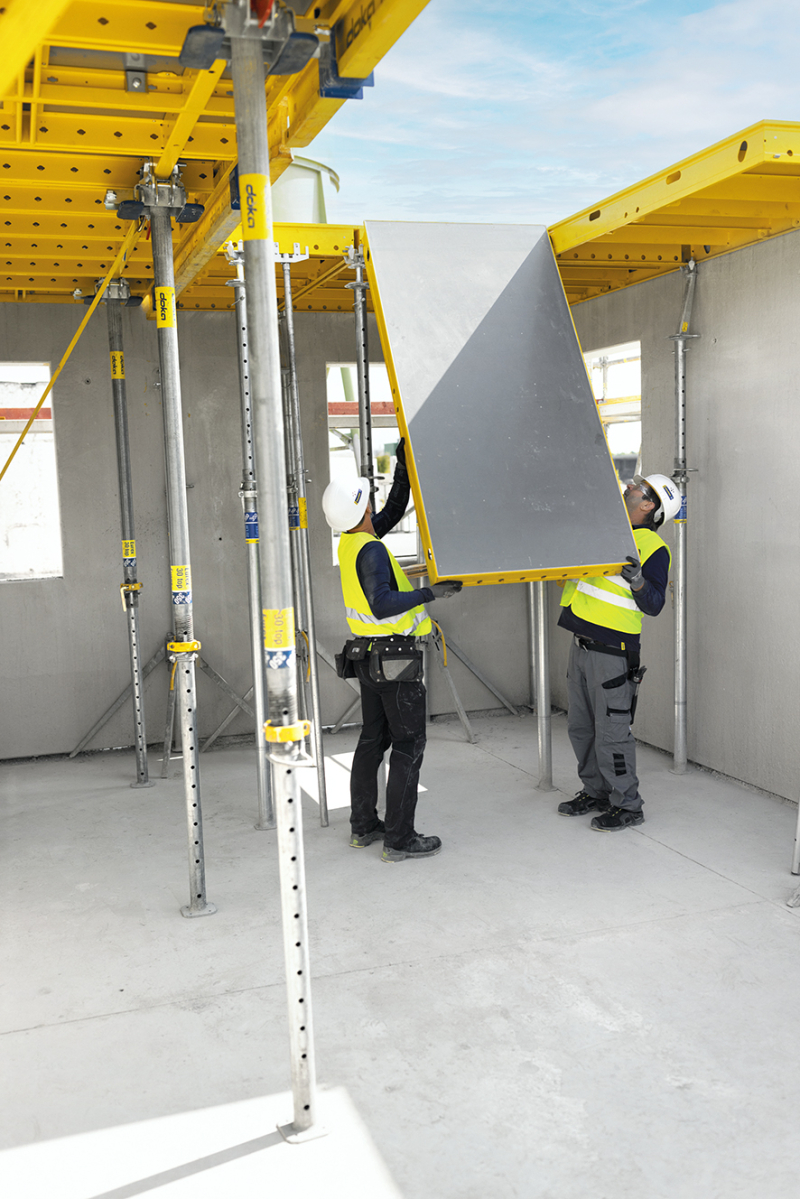

Coffrage modulaire par panneau
Le fond de coffrage industrialisé (prédalle, DAP, hourdis) constitué d’un élément ou de plusieurs éléments servant au coffrage et à la structure de l’ouvrage, en incluant les armatures qui servent à la reprise des efforts. Il est laissé en place après le durcissement du béton.

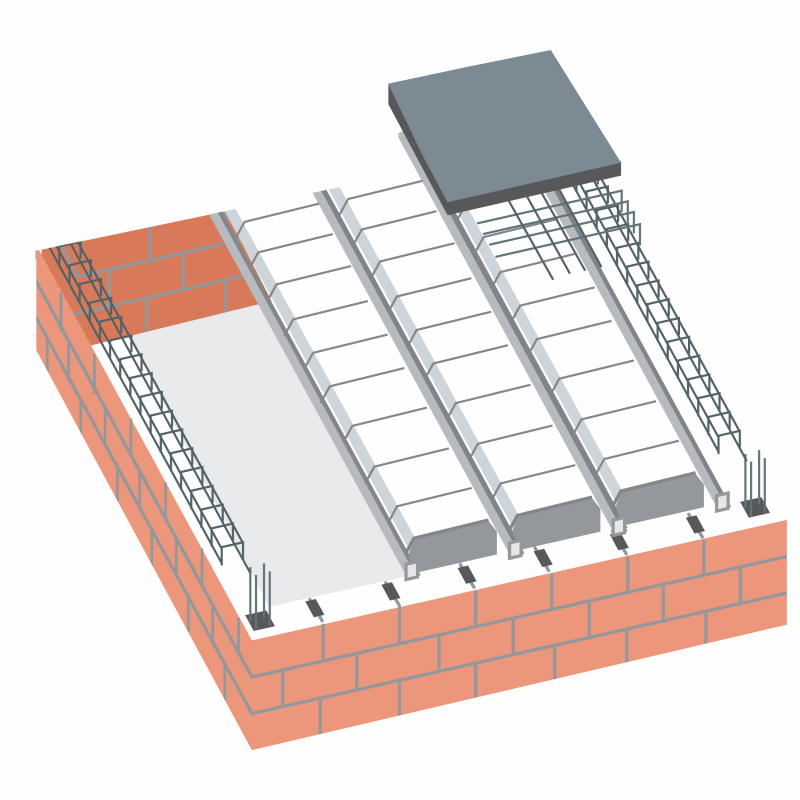

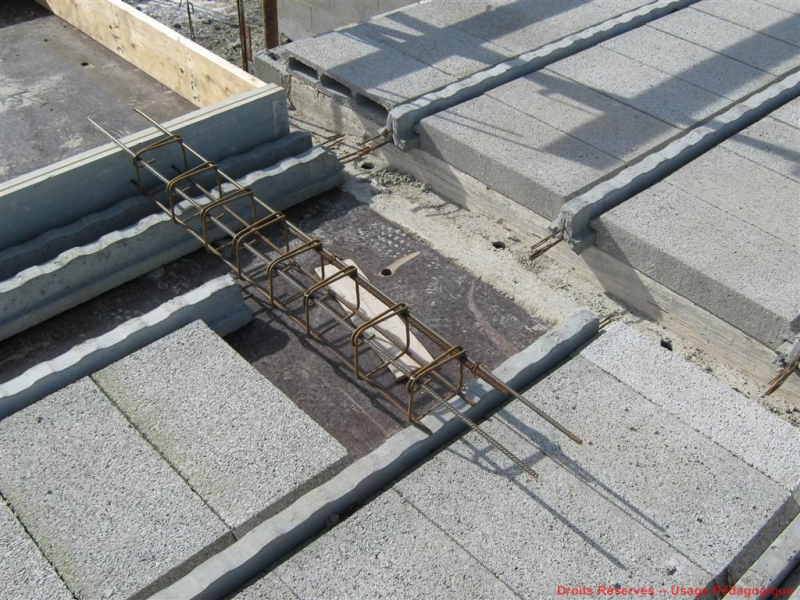

Plancher poutrelles et hourdis

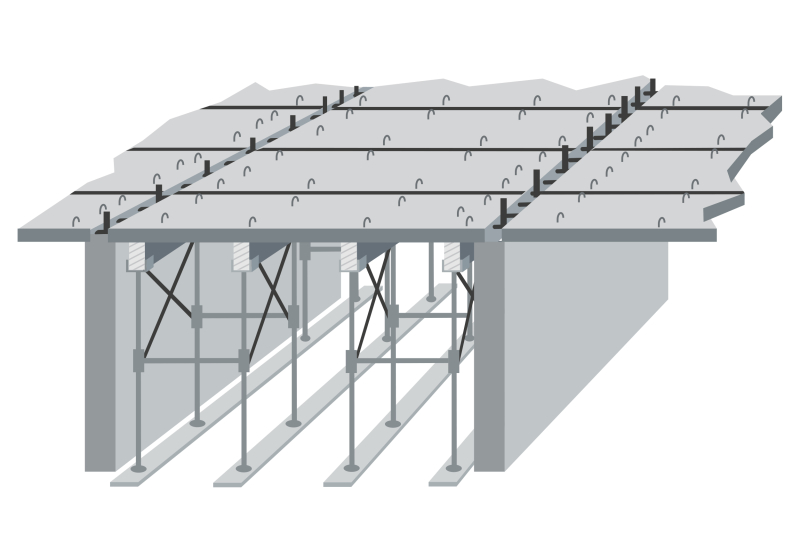

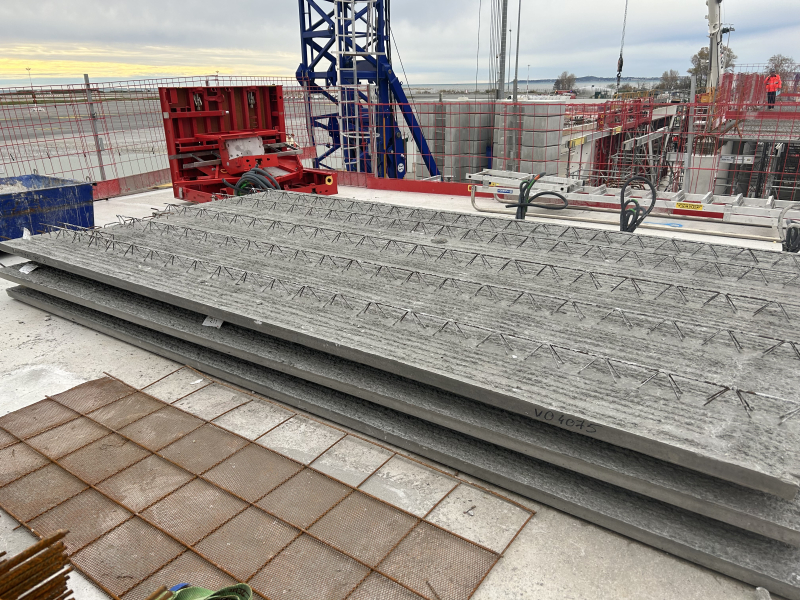

Prédalles
Ces éléments intègrent les composants dits d’étaiement (ou étayage), celui-ci consistant en l’installation d’éléments de soutien provisoire d’un ouvrage afin de supporter les charges induites par ce dernier. L’étaiement permet de « descendre » les charges à un niveau inférieur pouvant les recevoir. C’est un ouvrage temporaire mis en place lors des phases transitoires de la construction (démolition, coffrage/coulage, séchage, etc.).
Les éléments qui composent l’étaiement sont :
les étais, des éléments verticaux provisoires isolés (acier, aluminium ou bois), ajustables en longueur par coulissement. Ils sont utilisés en phase de coffrage et de « séchage » du béton (montée en résistance du béton de la dalle).
Les abaques de charges diffèrent selon l’utilisation (coffrage ou séchage), compte tenu des conditions d’appui différentes dans les deux cas (imperfections du coffrage // blocage entre dalles bétons « fixes »).
Dans certaines gammes de matériel de coffrage industriel ou semi-industriel, l’étai de maturation (ou de séchage) peut être celui utilisé en phase de coffrage (système à tête de décintrement), maintenu après décoffrage.

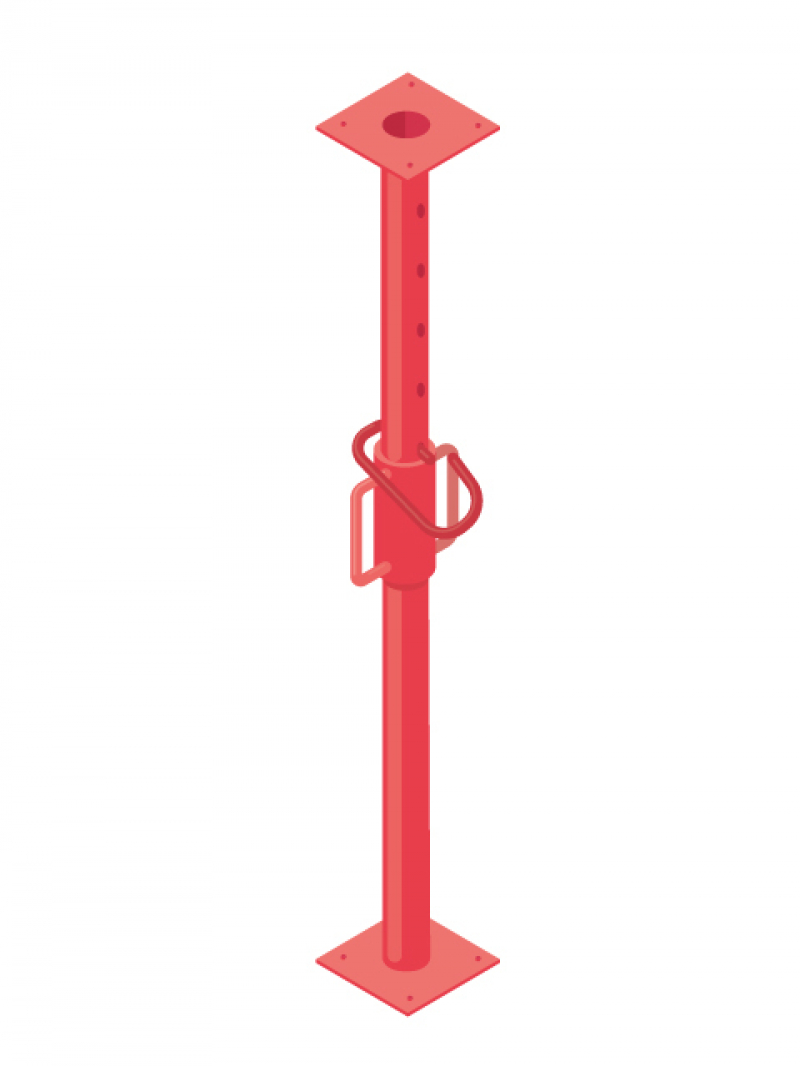

Étais simples
les tours d’étaiement, qui sont des assemblages de cadres ou poteaux métalliques formant une structure « stable ». Elles sont équipées de planchers permettant d’assurer le montage et constituant des planchers de travail et de moyens d’accès.
Nota : Il existe également des éléments d’étaiement de coffrage spécifiques, constitués dans un seul équipement des composants d’étaiement, de poutraison et de stabilisation.
L’ensemble est monté sur roue et dispose d’un système de réglage de l’altimétrie des étais, permettant de réaliser les opérations depuis le sol.

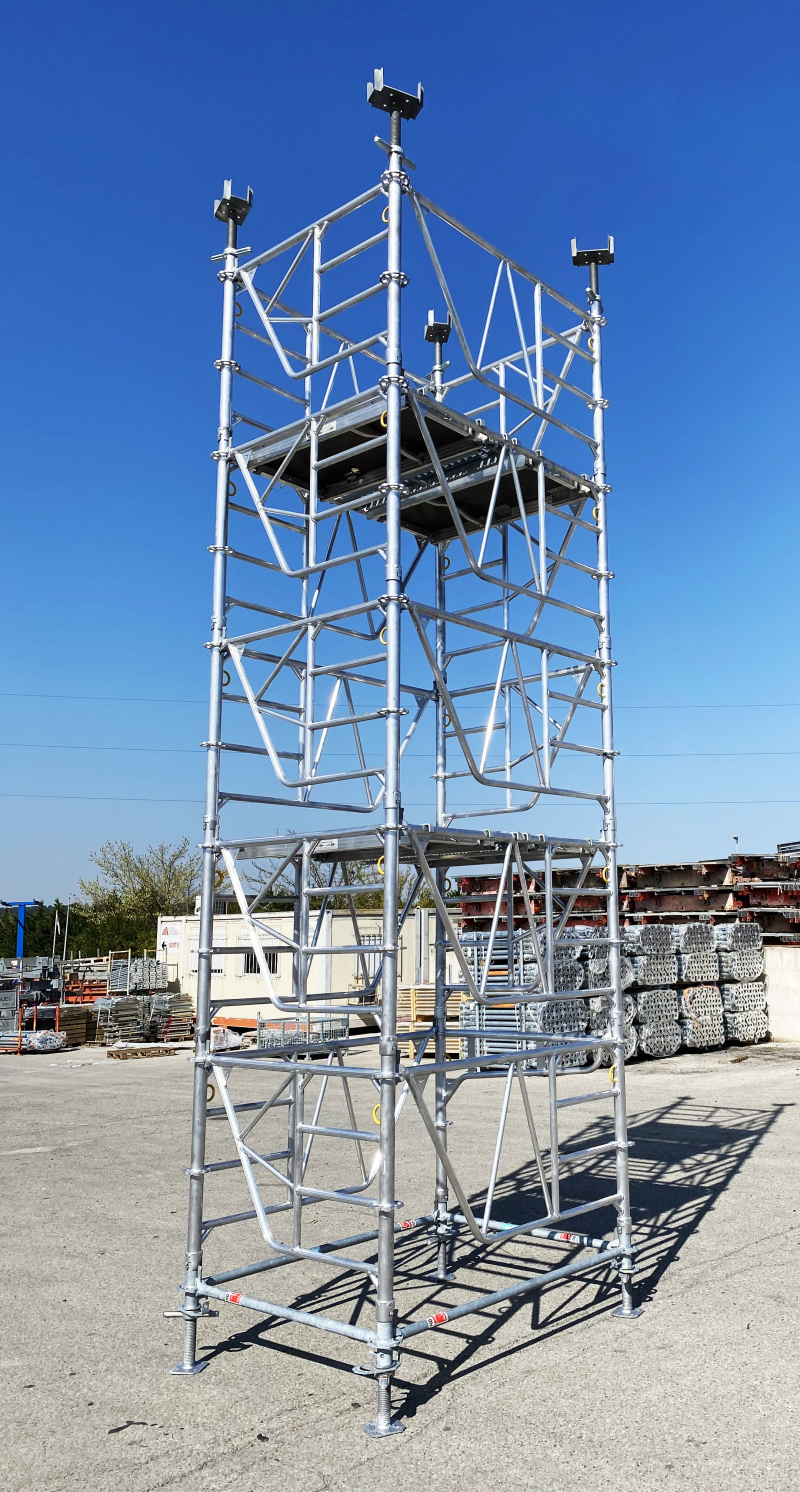

Tour d'étaiement MDS
Tour étais Les dispositifs de maintien pour la stabilisation/le montage
Lors de l’installation des étais, ceux-ci doivent être maintenus verticalement avant la pose des éléments de poutraison. Cette stabilité est généralement assurée par des trépieds, positionnés individuellement sous chaque étai.
Nota : Afin de limiter l’encombrement au sol au droit des étaiements et pour faciliter la circulation des personnes et des engins sur le chantier, des dispositifs tels que des sabots de maintien muraux (pré-équipés de fourches pour poutrelles) ou des cadres étais spécialement adaptés pour permettre la circulation peuvent être utilisés.

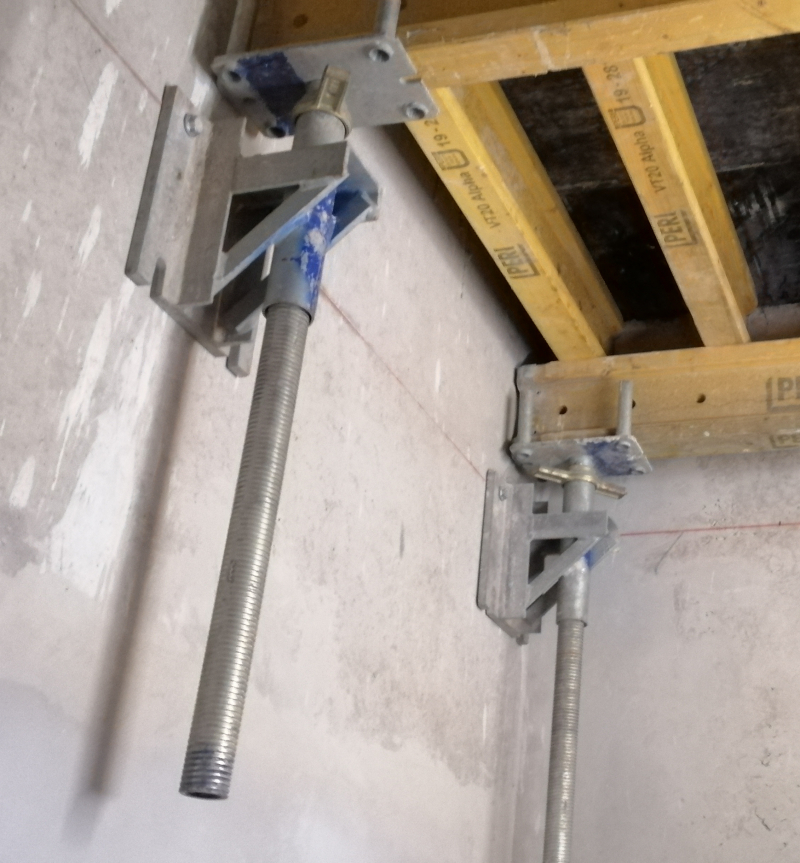

Sabot mural d'étaiement

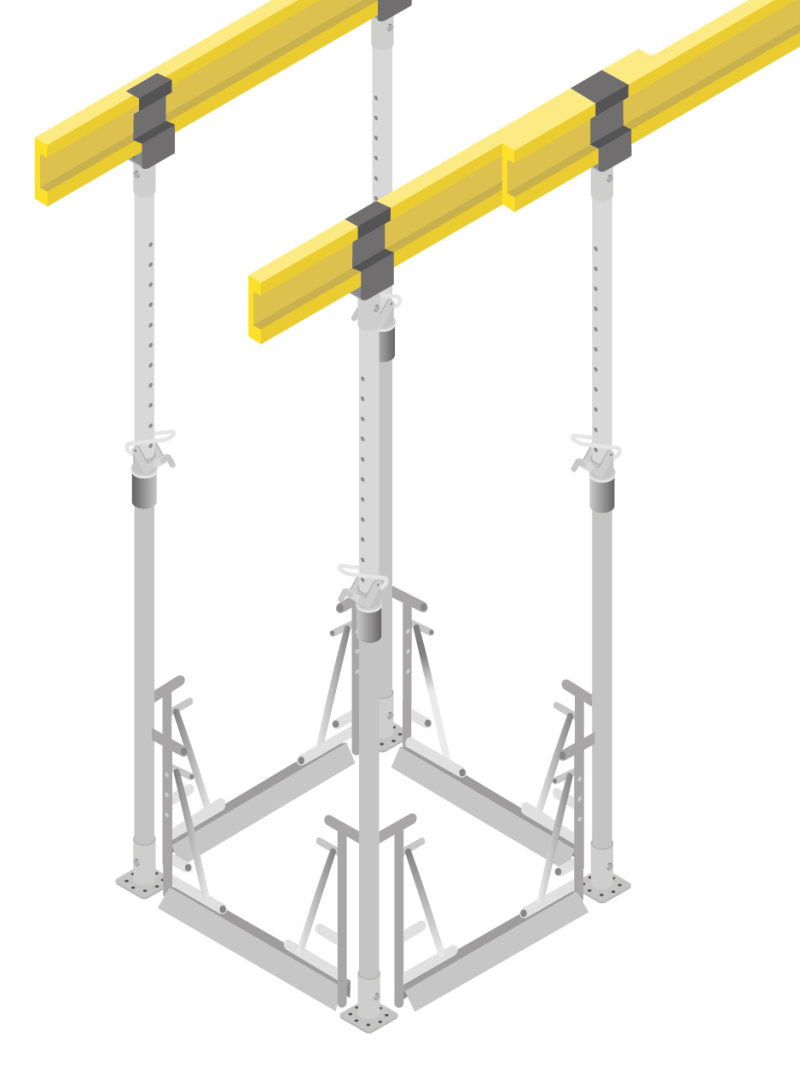

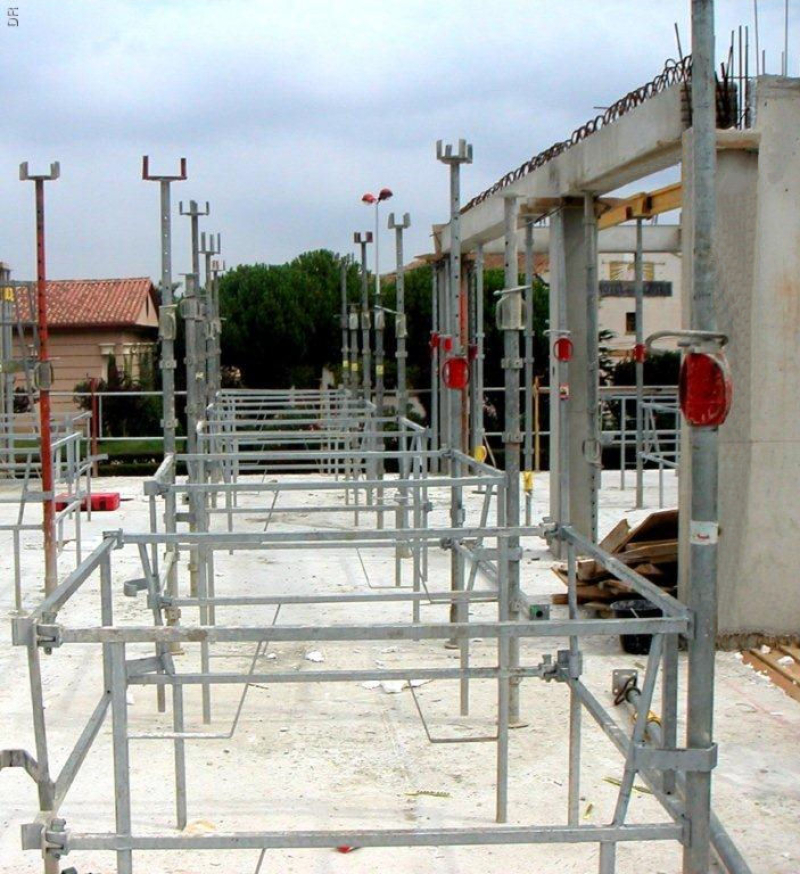

Cadre étais
Ces dispositifs permettent de transférer les charges horizontales à la structure. Ils font soit partie de l’équipement (cadre des tours d’étaiement, jonctions entre tours), soit sont rajoutés à la structure en fonction des hauteurs d’étaiement et selon les notices des fabricants. Dans ce cas, le contreventement est assuré par des éléments rapportés (tubes et colliers échafaudage, sangles, etc.).
Les dispositifs de répartition et de calage, plaques de répartition, camarteau, martyrs
Les caractéristiques techniques et capacités de ces différents équipements sont détaillées dans leurs notices respectives. Le choix du matériel sera fonction du type d’ouvrage et sera pris en compte dans le calcul de dimensionnement pour la reprise des charges à étayer.

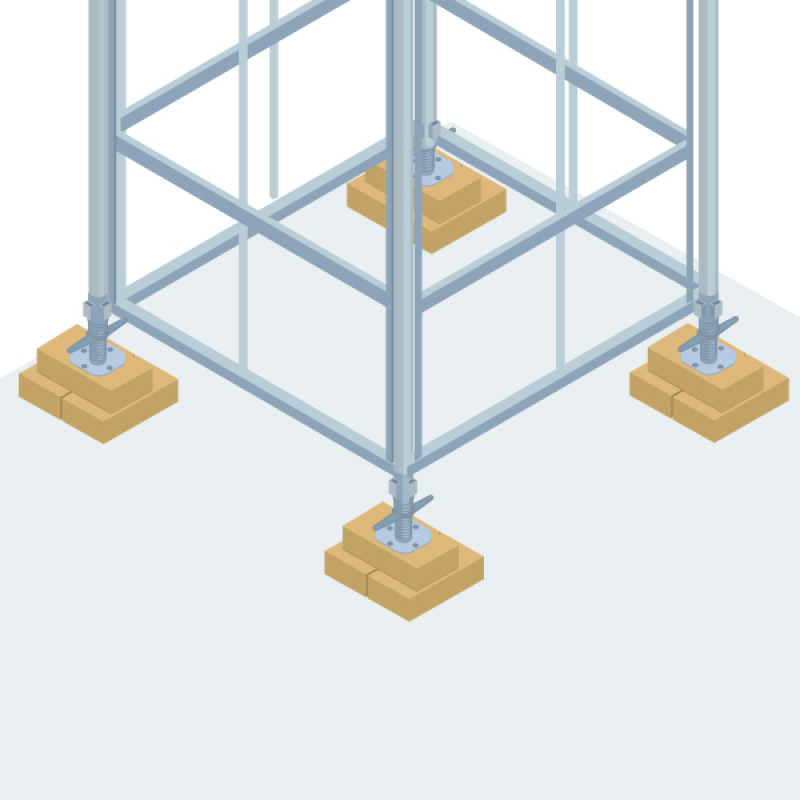

Calage tour d'étaiement

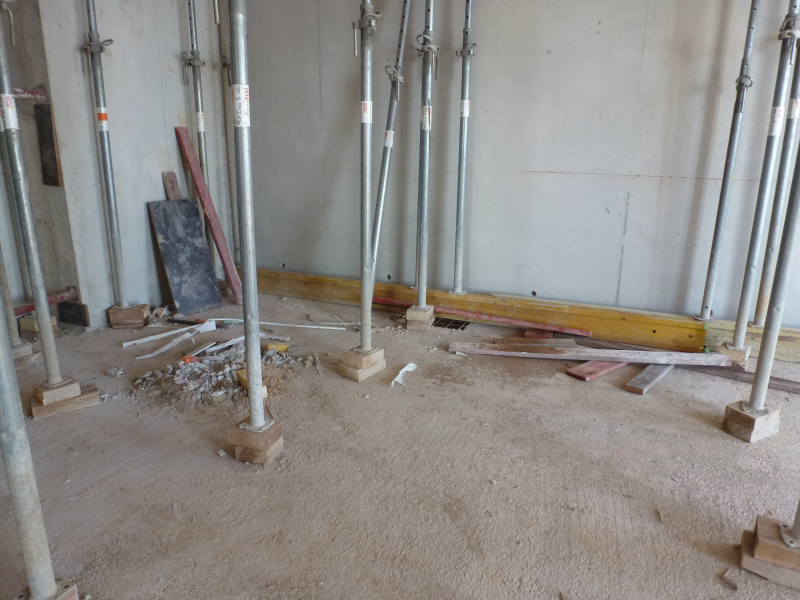

Martyr étais de séchage Les charges qui s’appliquent sur ces différents composants sont les forces et autres actions qui provoquent des contraintes, des déformations ou des variations brutales de sollicitation sur une structure. Ces charges peuvent être générées par :
la pose de matériaux/matériels sur le système coffrage/étaiement ;
des chocs accidentels lors des levages ;
des contraintes environnementales en particulier le poids de la neige.

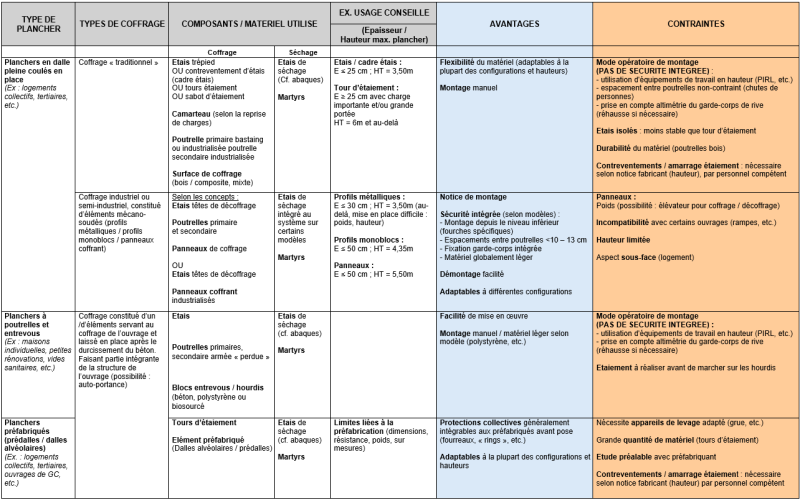

Coffrages planchers
