Pour la pose de l'isolation sans platelage, en cas d’accès au niveau directement inférieur à la toiture et si le travail à partir de ce niveau est possible, la pose des panneaux d'isolation est à privilégier depuis l’intérieur du bâtiment au moyen d’un échafaudage roulant, d’une PIR ou d’une PIRL. Depuis l’extérieur du bâtiment, les étapes de pose s’effectuent, successivement, en respectant les principes décrits ci-dessous.
Principes à respecter pour réaliser la pose de l'isolation sans platelage
Les dispositions décrites ci-dessous pour la pose sans platelage sont à respecter en complément des moyens de protection collective mis en place en périphérie (selon les cas, échafaudage, garde-corps), en sous-face (filets de sécurité) et/ou en complément d’équipement de protection individuelle (système d’arrêt de chute ou système de retenue) et ne constituent pas les seules mesures de prévention à mettre en œuvre
La pose des panneaux d’isolant sur platelage est constituée des étapes suivantes :
pose du pare-vapeur le cas échéant ;
mise en place et fixation des butées et cale d’appui ;
traitement de la bande d’égout ;
pose d’isolation entre chevrons le cas échéant ;
pose des panneaux d’isolation en une ou plusieurs couches ;
traitement des jonctions entre panneaux et des points singuliers ;
pose d’un écran de sous-toiture le cas échéant ;
pose des contre-liteaux ;
pose des liteaux ou voliges.
Illustrations des situations de travail
Les dessins ont pour vocation d’illustrer uniquement la situation de travail de l’opérateur en toiture et non les équipements de protection collective (échafaudage, garde-corps, filets de sécurité, chemins de circulation, échelle de toit) et individuelle (système de retenue ou d'arrêt de chute) associés. Selon le stade des travaux, l’équipement de l’opérateur pourra être complété d’un équipement de protection individuelle approprié contre les chutes.

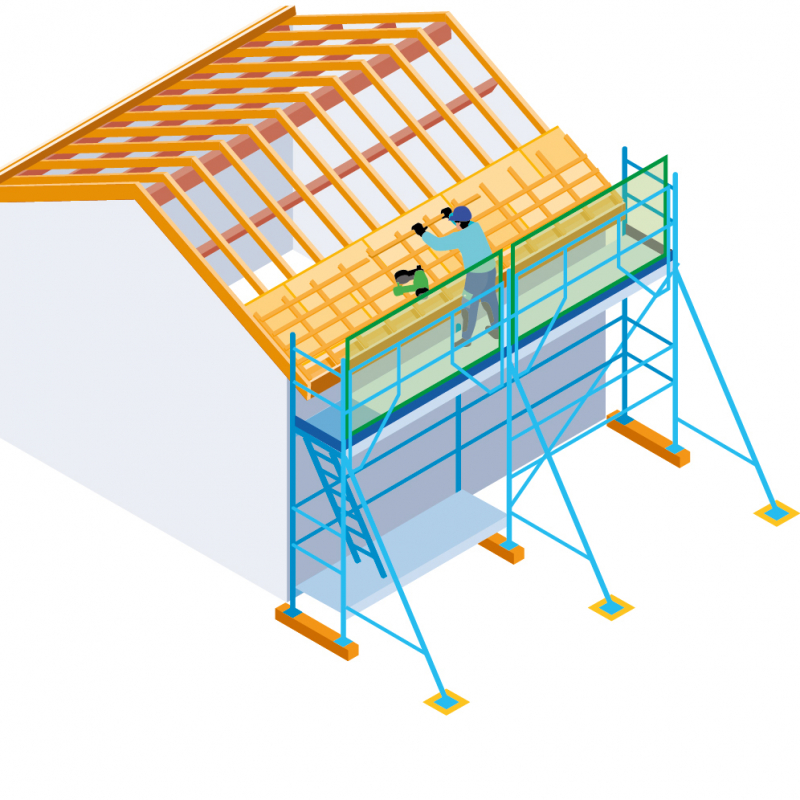

Sarking - pose des premiers rangs depuis l'échafaudage. 1) Toutes les étapes de pose sont réalisées, rang par rang, sur toute la largeur (sens parallèle à l’égout) du pan de toiture ou de la tranche de travaux.
Pour un rang, les étapes de pose se succèdent avant de passer au rang suivant : pose du pare-vapeur le cas échéant, de la laine d’isolation le cas échéant, des panneaux d’isolant, de l’écran de sous-toiture le cas échéant, des contre-liteaux, des liteaux ou des voliges.
2) Chaque rang est d’une largeur de lé de pare-vapeur ou d’écran de sous-toiture (1,20 mètre minimum, 1,5 mètre dimension courante).
3) Le premier rang ainsi que les butées et cales d’appui sont posés à partir de l’échafaudage de pied. En cas de protection du bas de versant par garde-corps (absence d’échafaudage) et en l’absence de débord de toit, l’opérateur se positionne, pour le(s) premier(s) rang(s), au droit de la panne sablière, muni d’un équipement de protection individuelle contre les chutes en l’absence de filets de sécurité en sous-face. Un moyen spécifique de travail (échafaudage roulant, PEMP) doit être prévu pour la mise en place et la fixation des butées et cales d’appui et pour le traitement de la bande d’égout. En cas de débord de toiture, un moyen spécifique de travail (échafaudage roulant, PEMP, par exemple) doit être prévu pour la mise en place des premiers rangs, la fixation des butées et des cales d’appui et pour le traitement de la bande d’égout.
4) Les rangs suivants sont posés :
en circulant au droit des chevrons ;
en limitant le nombre de déplacements de bas en haut ;

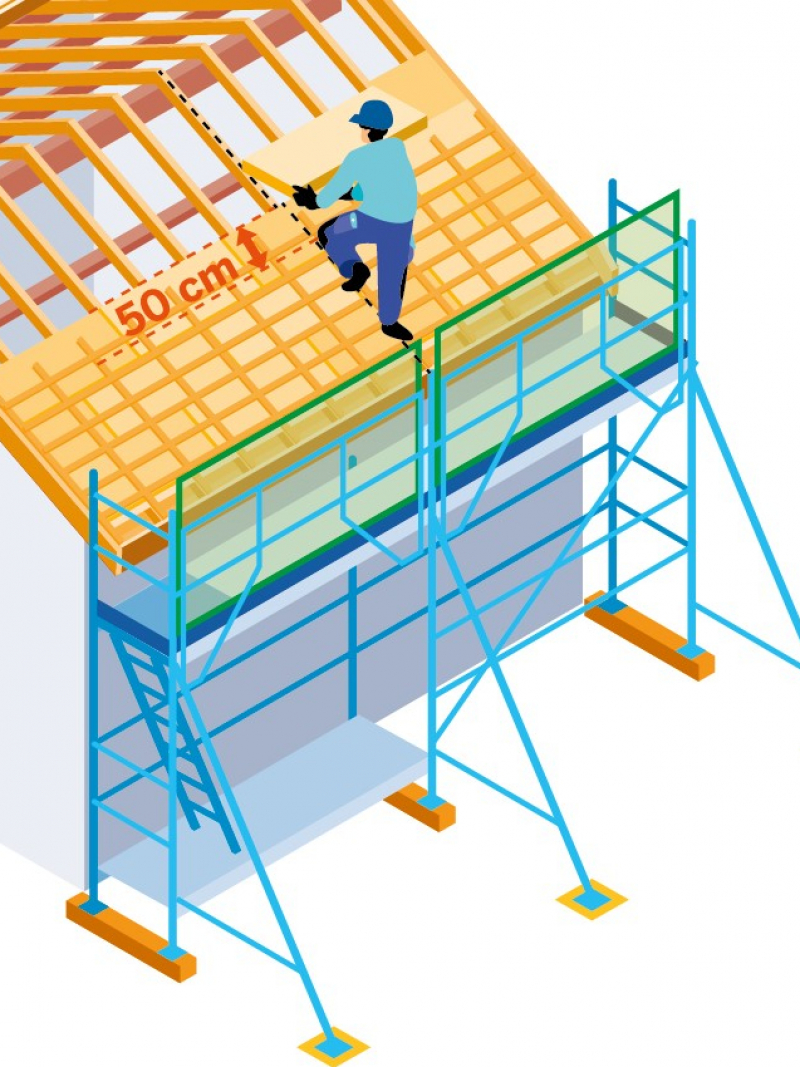

en se positionnant de façon à avoir les genoux toujours en appui à 50 cm au moins en contrebas du bord, côté vide, du dernier rang posé.
Pour les toitures de pente inférieure à 10°, l’opérateur se positionne de façon à avoir les genoux toujours en appui à 1 mètre au moins en contrebas du bord du dernier rang posé.

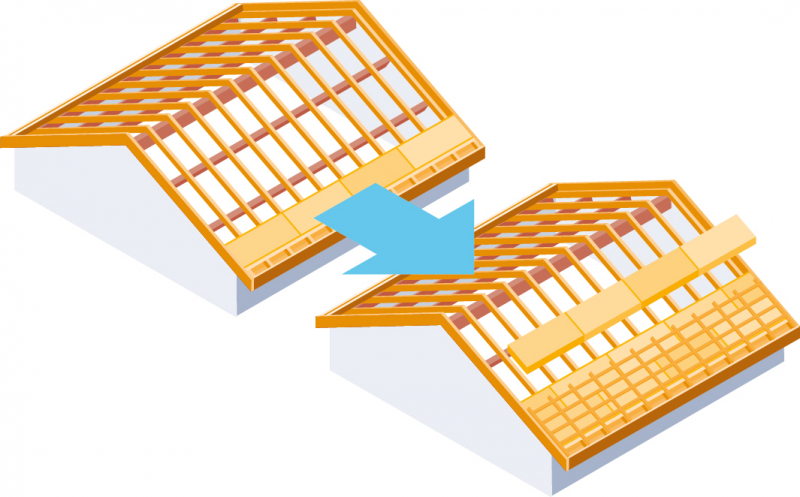

Sarking - pose en toiture 5) Pour circuler au droit des chevrons, leur positionnement est repérable à l’avancée du chantier :
par les chevrons non recouverts situés au-dessus du (ou des) rang(s) posé(s) ;
pour le dernier rang, par les contre-liteaux déjà posés sur les rangs situés en dessous ;
dans le cas de la pose de voliges avant pose des éléments de couverture, les vis de fixation repèrent le positionnement des chevrons.
Précautions de circulation en toiture
En l’absence de filets de sécurité en sous-face des pannes et chevrons, pour les rangs réalisés depuis la toiture, et tant qu’une zone de vide est présente devant l’opérateur, celui-ci est équipé d’un système de retenue, avec adaptation de la longueur de la longe pour chaque rang de travail.
Les panneaux d’isolation ne sont pas conçus pour résister à la circulation d’une personne. Circuler au droit des chevrons ou, de préférence, sur une échelle de toit ou un chemin de circulation adapté et respecter les préconisations du fabricant pour leur utilisation/fixation.
La circulation au droit des chevrons n’est pas un moyen de protection mais constitue une pratique limitant le risque de chute de hauteur à l’intérieur du bâtiment.

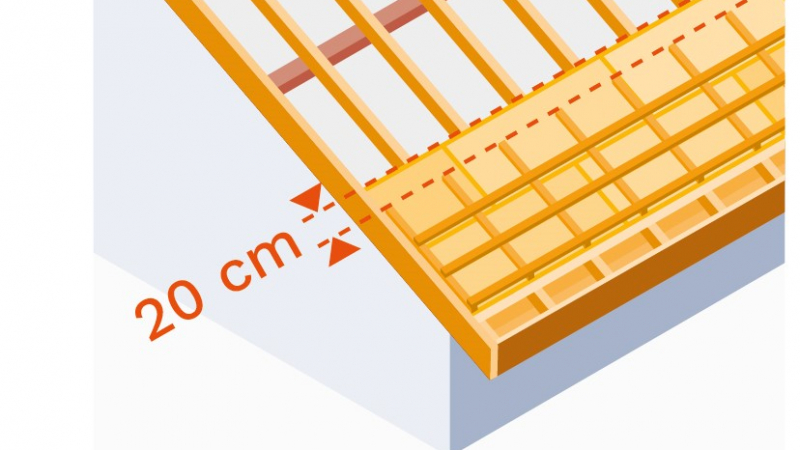

Contre-liteaux recoupés. 6) Pour chaque rang, les contre-liteaux sont recoupés :
pour le premier rang, à une longueur de 20 cm inférieure à la largeur du lé d’écran de sous-toiture. Ceci afin de permettre de positionner le deuxième rang d’écran de sous-toiture, avec recouvrement sur le premier ;
à une longueur égale à la largeur de lé de l’écran de sous-toiture pour les rangs suivants.
7) Toute création de trémie en toiture avec chevêtre (par exemple pour la pose d’une fenêtre de toit) est réalisée après la phase de pose des liteaux/voliges sur la surface complète de la tranche de travaux, juste avant la phase de pose des tuiles/ardoises. Après création, un dispositif de protection provisoire contre les chutes de hauteur sur le chevêtre est mis en œuvre si l’équipement définitif n’est pas posé.
Les découpes de panneaux sont réalisées de préférence au sol, sur un poste de découpe adapté et à hauteur.
Le traitement des rives est ensuite réalisé selon les équipements du chantier :
à partir de l’échafaudage, dans le cas de la présence d’un échafaudage en rives ;
ou à partir d’une PEMP ;
ou en circulant sur les liteaux au droit des chevrons/contre-liteaux, muni d’un équipement adapté de protection individuelle contre les chutes, en l’absence de protection collective en périphérie du bâtiment.
La couverture peut alors être effectuée en procédant de la même manière depuis l’échafaudage de pied pour le démarrage puis en circulant sur les liteaux/voliges de préférence au droit des chevrons.
Isolation thermique par l’extérieur des toitures : toutes les solutions réunies dans un guide
Une information complète sur les techniques du sarking ou de pose de panneaux isolants supports de couverture sont réunies dans le guide « Isolation thermique par l’extérieur des toitures », édité par l’OPPBTP. Vous y retrouverez le détail des solutions pour anticiper et mener à bien les travaux d’ITE des toitures en sécurité et dans de bonnes conditions.
