Utiliser des grillages avertisseurs pour signaler les canalisations enterrées

Les dispositifs avertisseurs placés au-dessus de canalisations enterrées ont une triple utilité dans le cadre de vos chantiers, que ce soit en gros œuvre pour la réalisation de fondations de bâtiment ou de maisons individuelles, en travaux publics, en génie civil et ouvrages d’art, en fondations spéciales pour des aménagements paysagers:

• ils vous avertissent de la présence d’une canalisation ou d’un câble ;
• ils identifient l’ouvrage protégé ;
• ils indiquent l’orientation du tracé.

C’est un élément important de votre sécurité quand vous devez effectuer des travaux de fouilles et que vous pouvez, à ce titre, être confronté à des phénomènes physiques dangereux liés à la dégradation d’ouvrages enterrés pouvant provoquer flamme, explosion, jet de liquide sous pression, électrisation, court-circuit…

Les dispositifs avertisseurs pour canalisations enterrées sont constitués d’une bande ajourée ou façonnée ou d’un grillage comportant éventuellement des renforts. Ils sont fabriqués en matière thermoplastique,insensible aux micro-organismes et très stable au vieillissement.

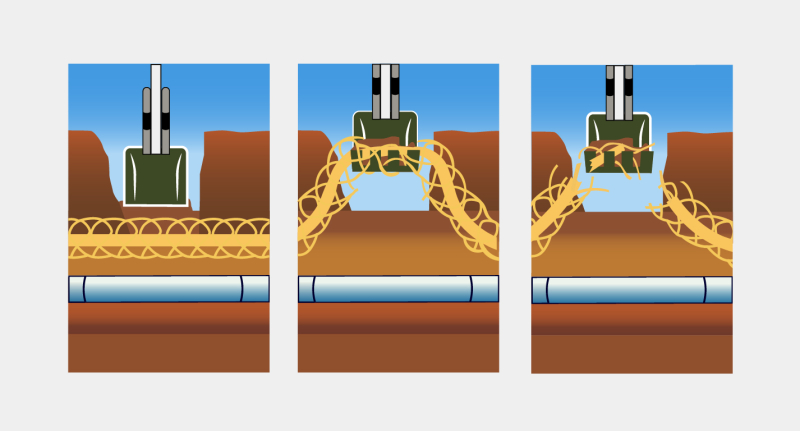

Parmi les exigences définies par la norme NF EN 12613 figurent notamment les propriétés du grillage :celui-ci doit s’allonger avant rupture, lorsqu’il est agrippé par le godetd’un engin, afin qu’en apparaissent 20 cm minimum, signalant ainsi la présence de l’ouvrage enterré situé en dessous du grillage :

DESSIN

Pour faciliter leur utilisation, il est nécessaire que les dispositifs avertisseurs présentent une planéité et une résistance mécanique longitudinale suffisantes pour conserver leur forme.

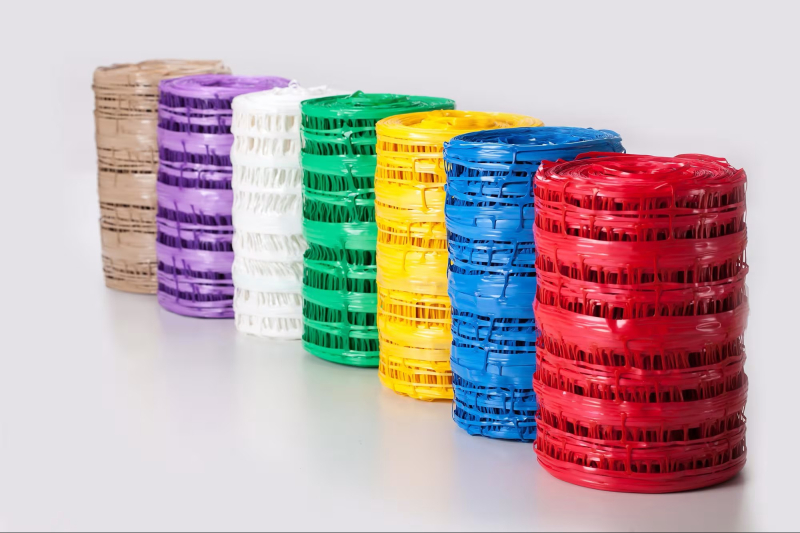

Eau, gaz, assainissement, réseaux électriques, télécommunication, équipement routier dynamique, produits chimiques divers, chauffage urbain, climatisation… Chaque type de canalisation est identifié par une couleur qui vous permet de choisir le dispositif avertisseur correspondant.

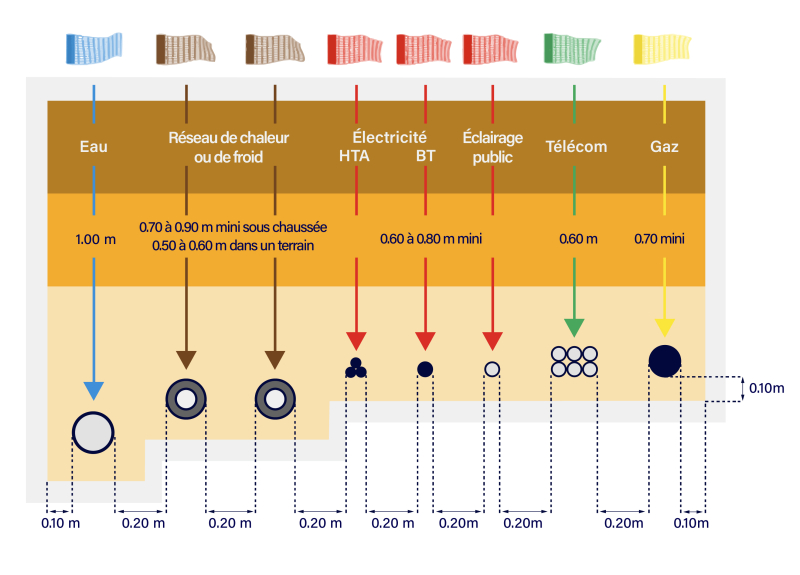

La norme NF P 98-332 précise les couleurs des grillages avertisseurs permettant d’identifier les canalisations positionnées dessous:

DESSIN

À noter: lors de fouilles, la mise au jour d’un dispositif avertisseur de couleur donnée ne constitue qu’une présomption de la nature de la canalisation située au-dessous.

La norme fixe également les dimensions nominales des produits. Ils doivent vous être livrés sous un emballage opaque, résistant aux rayonnements UV et permettant un stockage extérieur d’une durée de trois mois sans altération. Soyez également attentif à la présence d’un marquage lisible, positionné à des intervalles n’excédant pas 1 m, portant le nom du fabricant ou la marque, l’année de fabrication, la référence à la norme NF EN 12613 et la présence du logo NF, les dimensions et l’identification de la couleur. En conséquence, les emballages ne doivent jamais être enlevés avant stockage, mais uniquement avant utilisation.

De même, un produit partiellement utilisé doit être replacé dans son emballage d’origine.

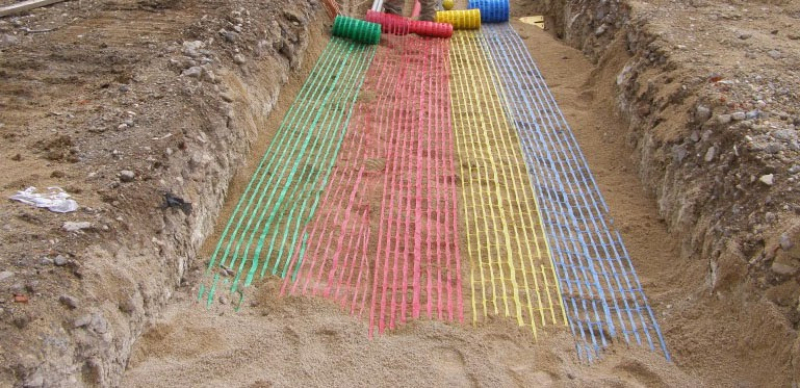

Veillez à poser les avertisseurs conformément à la norme NF P 98-332. Pour présenter la meilleure efficacité, ils doivent être situés à au-moins 30 cm au-dessus de l’ouvrageà signaler. Lorsque des canalisations ou couches de canalisations sont superposées, un dispositif avertisseur doit être placé au-dessus de chacune d’elles.

Si un grillage avertisseur est déposé à l’occasion de travaux, il doit être rétabli à la fin des travaux, à 30 cm au-dessus de l’ouvrage.

Une vigilance est à noter: lors de la présence d’un dispositif avertisseur, la distance du grillage à la canalisation n’est en aucun cas garantie.

DESSIN
